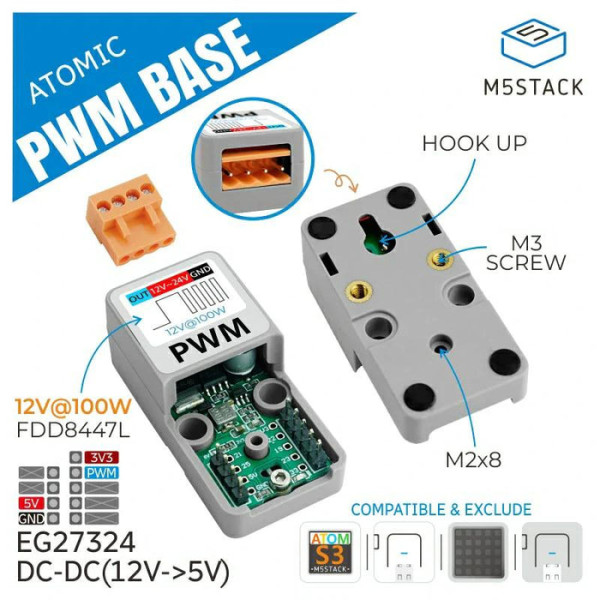

M5STACK M5STACK-A114
【9432】ATOMIC PWMベース(EG27324)
本製品はFDD8447L搭載 ATOM PWMキットから PWMモジュールのみを取り出した製品です。ATOM本体は含まれません。
----
ATOMシリーズメインコントローラ互換の単一チャンネルPWM制御DCドライバです。12〜24 VのDC電源入力に対応します。出力信号のデューティサイクルは、内蔵のMOSFETスイッチにより制御されます。最大負荷容量は12 V@100 Wで、内蔵のDCDC降圧回路より、入力電源で負荷を駆動しながら、デバイス全体に電力を供給することができます。
ATOMシリーズ内蔵のWi-Fi機能により、リモート・コントロールが実現可能です。ハイパワーDCモーターのPWM速度制御や産業用ヒーティングワイヤ制御などの用途に適しています。
ATOM LITE、ATOM Matrix、ATOMS3 LITE、ATOMS3にマウントすることができます。
特徴
・単一チャンネル低レイテンシPWM信号出力
・ハイパワーMOSFET、出力容量 12 V@100 W
・1 x GROVE拡張インターフェース
・DC-DC(12 V to 5 V)変換回路内蔵
・取り付け、操作が簡単
・開発プラットフォーム:Arduino/UIFlow
仕様
・ドライバチップ:EG27324
・MOS FET:FDD8447L
・最大出力電圧:100 W
・入力電圧範囲:DC 12〜24 V
・駆動チャンネル数:1
・電源インジケータ:赤
・製品サイズ:24 x 48 x 18 mm
・製品重量:9.9 g
内容物
・1 x Atomic PWM Base
・1 x 3.96-4P ターミナル
----
ATOMシリーズメインコントローラ互換の単一チャンネルPWM制御DCドライバです。12〜24 VのDC電源入力に対応します。出力信号のデューティサイクルは、内蔵のMOSFETスイッチにより制御されます。最大負荷容量は12 V@100 Wで、内蔵のDCDC降圧回路より、入力電源で負荷を駆動しながら、デバイス全体に電力を供給することができます。
ATOMシリーズ内蔵のWi-Fi機能により、リモート・コントロールが実現可能です。ハイパワーDCモーターのPWM速度制御や産業用ヒーティングワイヤ制御などの用途に適しています。
ATOM LITE、ATOM Matrix、ATOMS3 LITE、ATOMS3にマウントすることができます。
特徴
・単一チャンネル低レイテンシPWM信号出力
・ハイパワーMOSFET、出力容量 12 V@100 W
・1 x GROVE拡張インターフェース
・DC-DC(12 V to 5 V)変換回路内蔵
・取り付け、操作が簡単
・開発プラットフォーム:Arduino/UIFlow
仕様
・ドライバチップ:EG27324
・MOS FET:FDD8447L
・最大出力電圧:100 W
・入力電圧範囲:DC 12〜24 V
・駆動チャンネル数:1
・電源インジケータ:赤
・製品サイズ:24 x 48 x 18 mm
・製品重量:9.9 g
内容物
・1 x Atomic PWM Base
・1 x 3.96-4P ターミナル
