M5STACK M5STACK-M138

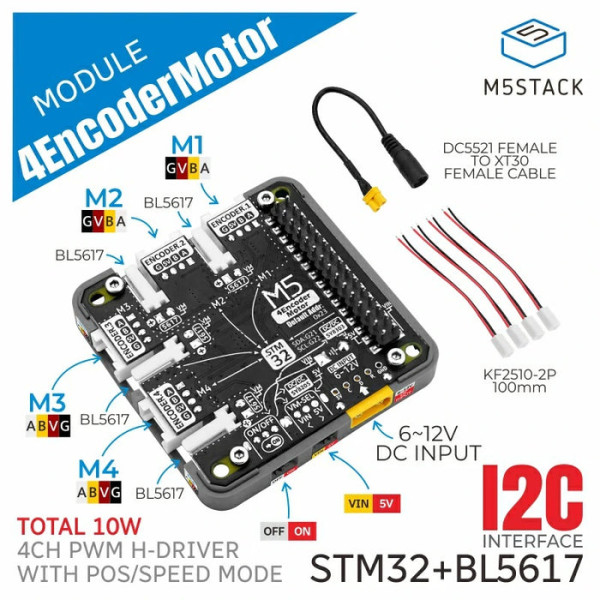

【9504】M5Stack用4チャンネル エンコーダモータドライバモジュール(STM32F030)
STM32F030とBL5617チップを利用した4 チャネルのエンコーダ読み取り機能付きモータドライバモジュールです。
モータの正転、逆転、停止、ブレーキなどの機能を簡単に実装でき、エンコーダ読み取りにより絶対位置決め、速度調整など、複数の制御が可能です。AB相パルスのエンコーダ信号入力により、モータの運動状態と位置を正確に検出することができます。
安定性と安全性を確保するため、電力測定用のチップINA199が搭載されており、リアルタイムで電圧と電流の状態を監視し、モータが適切な電力範囲内で動作するよう制御できます。
入力電源はDC 5VまたはDC 6～12 Vを選択できます。
特徴
・4チャンネルの制御が可能
・AB相パルス信号入力を読み取り可能
・PWM制御、絶対位置制御、速度調整制御をサポート
・I2C通信
・電源電流と電圧を監視
仕様
・モータドライブIC:BL5617
・最大電流:3.0 A
・最大電力:10 W
・外部DC電源:6～12 V
・I2C通信アドレス:0x24
・動作温度:0～40℃
・商品サイズ:54 x 54 x 13.1 mm
・製品重量:15.9 g
内容物
・1 x 4チャンネル エンコーダモータドライバモジュール
・1 x 内径 2.1mm標準DCジャック(中継型) - XT30(メス)ケーブル
・4 x KF2510 2P 100 mm
モータの正転、逆転、停止、ブレーキなどの機能を簡単に実装でき、エンコーダ読み取りにより絶対位置決め、速度調整など、複数の制御が可能です。AB相パルスのエンコーダ信号入力により、モータの運動状態と位置を正確に検出することができます。
安定性と安全性を確保するため、電力測定用のチップINA199が搭載されており、リアルタイムで電圧と電流の状態を監視し、モータが適切な電力範囲内で動作するよう制御できます。
入力電源はDC 5VまたはDC 6～12 Vを選択できます。
特徴
・4チャンネルの制御が可能
・AB相パルス信号入力を読み取り可能
・PWM制御、絶対位置制御、速度調整制御をサポート
・I2C通信
・電源電流と電圧を監視
仕様
・モータドライブIC:BL5617
・最大電流:3.0 A
・最大電力:10 W
・外部DC電源:6～12 V
・I2C通信アドレス:0x24
・動作温度:0～40℃
・商品サイズ:54 x 54 x 13.1 mm
・製品重量:15.9 g
内容物
・1 x 4チャンネル エンコーダモータドライバモジュール
・1 x 内径 2.1mm標準DCジャック(中継型) - XT30(メス)ケーブル
・4 x KF2510 2P 100 mm
