M5STACK M5STACK-A092

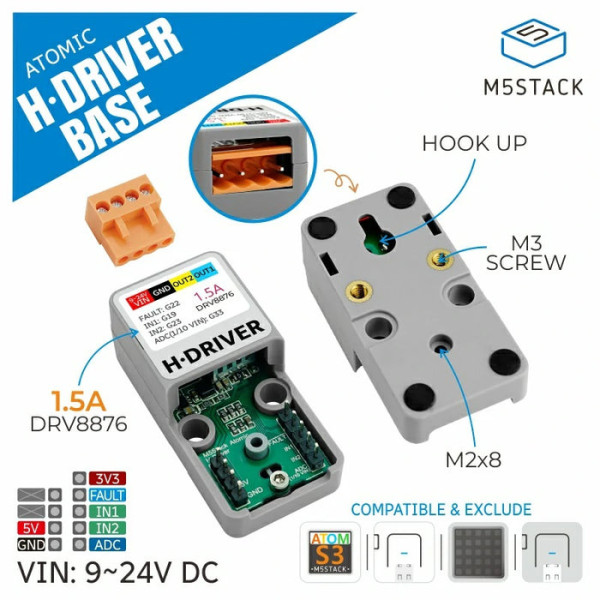

【9505】ATOMIC DRV8876搭載 Hブリッジモータードライバベース
RV8876 モータードライバ内蔵、9～24 V DC入力に対応したM5ATOMシリーズ用Hブリッジモータードライバです。ATOMは付属しません。ATOM Lite付属版はこちらからお求めください。
内蔵DC/DC回路はデバイス全体に給電し、ADCピン G33は分圧回路に直結されているので、いつでも電源入力を監視できます。電流出力は1.5 A、最大2 Aで、DCモーターの速度調整と正逆方向制御が可能です。
ドライバにはNチャネルHブリッジ、チャージポンプレギュレータ、電流検出/調整、電流比例出力、保護回路(統合型保護機能:UVLO(電源低電圧ロックアウト)、CPUV(チャージポンプ低電圧)、OCP(出力過電圧電流)、TSD(デバイスの過熱)、 障害発生時はFALULTピンにも出力)が内蔵されています。
特徴
・NチャネルHブリッジ モータードライバ
・双方向ブラシDC モーター1個をドライブ
・オン抵抗 :700 mΩ(High側 + Low側)
・大電流出力
・出力 1.5 A、ピーク 2 A 、Hブリッジ制御モード
・3.3 V ロジック入力
・電磁障害(EMI)のためのスペクトラム拡散クロック
・統合された保護機能:
・低電圧ロックアウト(UVLO)
・チャージポンプ低電圧(CPUV)
・過電流保護(OCP)
・オートリトライ/出力ラッチオフ(IMODE)
・サーマルシャットダウン(TSD)
・自動フォールト回復
・フォールト出力ピン(nFAULT)
内容物
・1 x Hブリッジモータードライバベース
・1 x VH 3.96 - 4P(オス)
仕様
・電源入力:9～24 V/DC
・電流出力:出力 1.5 A、ピーク 2 A
・製品重量:15.7 g
・製品寸法:48 x 24 × 17.5 mm
ピン配列
ヒント:フォールト発生時、FAULTピン(G22)はローレベルになります。G33からは現在の電源入力使用電圧の1/10が得られます。
内蔵DC/DC回路はデバイス全体に給電し、ADCピン G33は分圧回路に直結されているので、いつでも電源入力を監視できます。電流出力は1.5 A、最大2 Aで、DCモーターの速度調整と正逆方向制御が可能です。
ドライバにはNチャネルHブリッジ、チャージポンプレギュレータ、電流検出/調整、電流比例出力、保護回路(統合型保護機能:UVLO(電源低電圧ロックアウト)、CPUV(チャージポンプ低電圧)、OCP(出力過電圧電流)、TSD(デバイスの過熱)、 障害発生時はFALULTピンにも出力)が内蔵されています。
特徴
・NチャネルHブリッジ モータードライバ
・双方向ブラシDC モーター1個をドライブ
・オン抵抗 :700 mΩ(High側 + Low側)
・大電流出力
・出力 1.5 A、ピーク 2 A 、Hブリッジ制御モード
・3.3 V ロジック入力
・電磁障害(EMI)のためのスペクトラム拡散クロック
・統合された保護機能:
・低電圧ロックアウト(UVLO)
・チャージポンプ低電圧(CPUV)
・過電流保護(OCP)
・オートリトライ/出力ラッチオフ(IMODE)
・サーマルシャットダウン(TSD)
・自動フォールト回復
・フォールト出力ピン(nFAULT)
内容物
・1 x Hブリッジモータードライバベース
・1 x VH 3.96 - 4P(オス)
仕様
・電源入力:9～24 V/DC
・電流出力:出力 1.5 A、ピーク 2 A
・製品重量:15.7 g
・製品寸法:48 x 24 × 17.5 mm
ピン配列
ヒント:フォールト発生時、FAULTピン(G22)はローレベルになります。G33からは現在の電源入力使用電圧の1/10が得られます。
