M5STACK M5STACK-U181

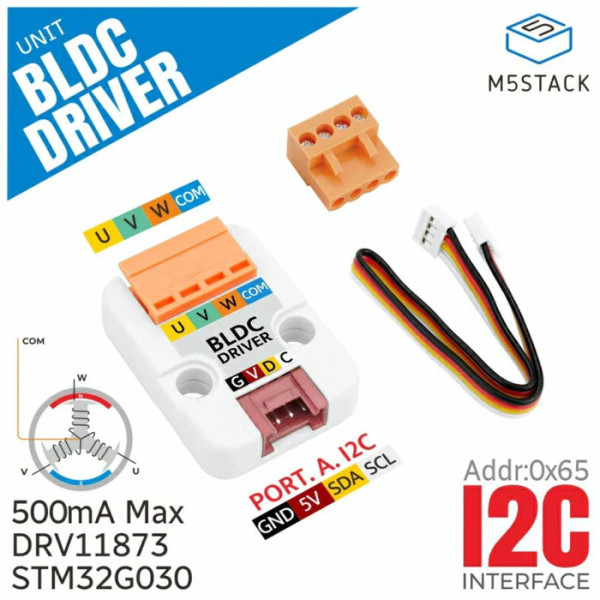

【9651】M5Stack用BLDCモータードライバユニット
小型ブラシレスDCモーター用のモータードライバユニットです。STM32マイコンとDRV11873ドライバICを搭載したこのモジュールは、M5ホストとのシームレスなI2C通信を可能にし、正確なPWM制御、正転、逆転機能を容易に実現します。
特徴
・制御用MCUとしてSTM32マイコンを搭載し、M5ホストからI2Cで小型ブラシレスDCモーターを制御できます
・ファームウェア書換可能
・ドライバICとしてDRV11873を採用
・過電流保護機能、ロック検出機能、低電圧誤動作防止機能(UVLO)、過熱保護機能を搭載
・本製品ではGroveコネクタから給電の為、入力電圧は5 Vまで、ドライブ能力も約500 mAまでとなっています
・三相ブラシレスDCモーター専用
・PWM速度設定/制御、方向切り替え、回転阻止保護機能
仕様
・ドライバIC:DRV11873PWPR
・対応モーター:三相ブラシレスDCモーター
・ドライブ能力:DC5 V / 508 mA(最大)
・制御用MCU:STM32
・I2Cインターフェース
・アドレス:0X65
・コマンド:17種類
・電源電圧:5 V(Groveコネクタから給電)
・消費電流:スタンバイ時10.6 mA、駆動時13.2 mA(DC5 V時)
・外形寸法:32 x 24 x 11.3 mm
・重量:4.3 g
内容物
・1 x M5Stack用BLDCモータードライバユニット 本体
・1 x HY2.0-4Pケーブル
・1 x VH3.96-4Pコネクタ
特徴
・制御用MCUとしてSTM32マイコンを搭載し、M5ホストからI2Cで小型ブラシレスDCモーターを制御できます
・ファームウェア書換可能
・ドライバICとしてDRV11873を採用
・過電流保護機能、ロック検出機能、低電圧誤動作防止機能(UVLO)、過熱保護機能を搭載
・本製品ではGroveコネクタから給電の為、入力電圧は5 Vまで、ドライブ能力も約500 mAまでとなっています
・三相ブラシレスDCモーター専用
・PWM速度設定/制御、方向切り替え、回転阻止保護機能
仕様
・ドライバIC:DRV11873PWPR
・対応モーター:三相ブラシレスDCモーター
・ドライブ能力:DC5 V / 508 mA(最大)
・制御用MCU:STM32
・I2Cインターフェース
・アドレス:0X65
・コマンド:17種類
・電源電圧:5 V(Groveコネクタから給電)
・消費電流:スタンバイ時10.6 mA、駆動時13.2 mA(DC5 V時)
・外形寸法:32 x 24 x 11.3 mm
・重量:4.3 g
内容物
・1 x M5Stack用BLDCモータードライバユニット 本体
・1 x HY2.0-4Pケーブル
・1 x VH3.96-4Pコネクタ
