M5STACK M5STACK-M139

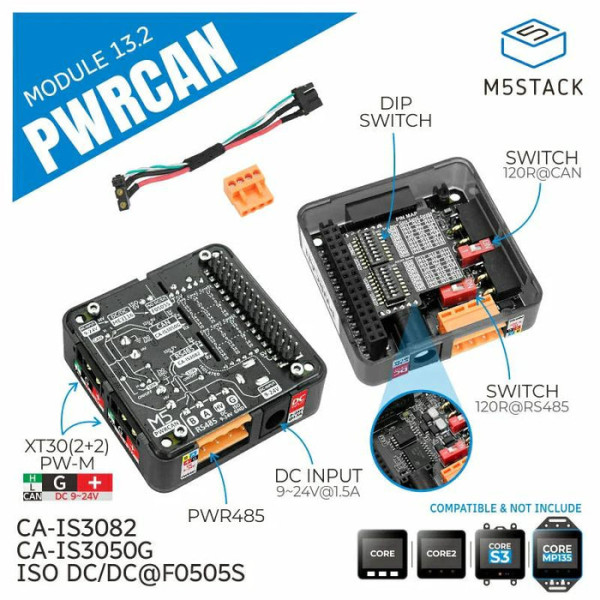

【9816】M5Stack用PWRCANモジュール - 13.2(絶縁型CAN/RS485)
絶縁型のCAN通信と9〜24 V入力が可能なDC-BUS通信技術を統合したPWRCANバス用に設計された多機能モジュールです。
PWR485コネクタ(絶縁型/RS485 + 9〜24 V入力)が搭載され、M5に絶縁して5 V電源を供給することができます。CAN通信部にはCA-IS3050G絶縁型トランシーバーが、RS485部には CA-IS3082W絶縁型トランシーバーが採用されています。
CANとRS485通信に関係するGPIOは、ディップスイッチで選択でき、またCAN出力とRS485出力の120Ω終端抵抗も、ディップスイッチで選択できます。
電源バスは、DC 9〜24 Vの広い電圧入力に対応し、DCソケットはHT3.96とXT30電源部に直接接続されています。内蔵の絶縁型電源モジュールF0505S-2WR3は、M5に電力を供給します。
ロボット制御、プロトコル変換、産業の自動化、自動車通信システム、高度道路交通システム、ビルディングオートメーションシステムなどの分野に適しています。
特徴
・絶縁型CANバス(デュアルチャネル)
・絶縁型RS485バス
・信号絶縁
・電力の絶縁供給
・複数の電源インタフェース
・広い入力電圧をサポート(9〜24 V)
・ディップスイッチで選択ができるCAN/RS485通信ピン
内容物
・1 x PWRCANモジュール 13.2
・1 x HT3.96-4P
・1 x XT30(2+2)PW-M ケーブル
仕様
プロトコル:CAN・RS485 バス通信プロトコル
CAN通信:CA-IS3050G(デュアルチャネル)
RS485通信:CA-IS3082W(シングルチャネル)
CANインタフェース:XT30(2+2)PW-M 水平ハンダ付けピンヘッダ
RS485インタフェース:HT3.96-4P ソケット
CANバス通信速度:最大 1 Mbps
RS485バス通信速度:最大 500 Kbps
CAN対応ノード:110 ノード
RS485対応ノード:256 ノード
入力電圧範囲:9〜24 V
電力供給メソッド:DC電源ソケット(5.5/2.1 mm、内側プラス・外側マイナス)、485インタフェース(HT3.96)、CANインタフェース(XT30)
温度:0〜40 ℃
製品寸法:54 × 54 × 19.7 mm
パッケージ寸法:136 × 92 × 19.7 mm
製品重量:27.7 g
パッケージ重量:52.4 g
PWR485コネクタ(絶縁型/RS485 + 9〜24 V入力)が搭載され、M5に絶縁して5 V電源を供給することができます。CAN通信部にはCA-IS3050G絶縁型トランシーバーが、RS485部には CA-IS3082W絶縁型トランシーバーが採用されています。
CANとRS485通信に関係するGPIOは、ディップスイッチで選択でき、またCAN出力とRS485出力の120Ω終端抵抗も、ディップスイッチで選択できます。
電源バスは、DC 9〜24 Vの広い電圧入力に対応し、DCソケットはHT3.96とXT30電源部に直接接続されています。内蔵の絶縁型電源モジュールF0505S-2WR3は、M5に電力を供給します。
ロボット制御、プロトコル変換、産業の自動化、自動車通信システム、高度道路交通システム、ビルディングオートメーションシステムなどの分野に適しています。
特徴
・絶縁型CANバス(デュアルチャネル)
・絶縁型RS485バス
・信号絶縁
・電力の絶縁供給
・複数の電源インタフェース
・広い入力電圧をサポート(9〜24 V)
・ディップスイッチで選択ができるCAN/RS485通信ピン
内容物
・1 x PWRCANモジュール 13.2
・1 x HT3.96-4P
・1 x XT30(2+2)PW-M ケーブル
仕様
プロトコル:CAN・RS485 バス通信プロトコル
CAN通信:CA-IS3050G(デュアルチャネル)
RS485通信:CA-IS3082W(シングルチャネル)
CANインタフェース:XT30(2+2)PW-M 水平ハンダ付けピンヘッダ
RS485インタフェース:HT3.96-4P ソケット
CANバス通信速度:最大 1 Mbps
RS485バス通信速度:最大 500 Kbps
CAN対応ノード:110 ノード
RS485対応ノード:256 ノード
入力電圧範囲:9〜24 V
電力供給メソッド:DC電源ソケット(5.5/2.1 mm、内側プラス・外側マイナス)、485インタフェース(HT3.96)、CANインタフェース(XT30)
温度:0〜40 ℃
製品寸法:54 × 54 × 19.7 mm
パッケージ寸法:136 × 92 × 19.7 mm
製品重量:27.7 g
パッケージ重量:52.4 g
