M5STACK M5STACK-U069-V11

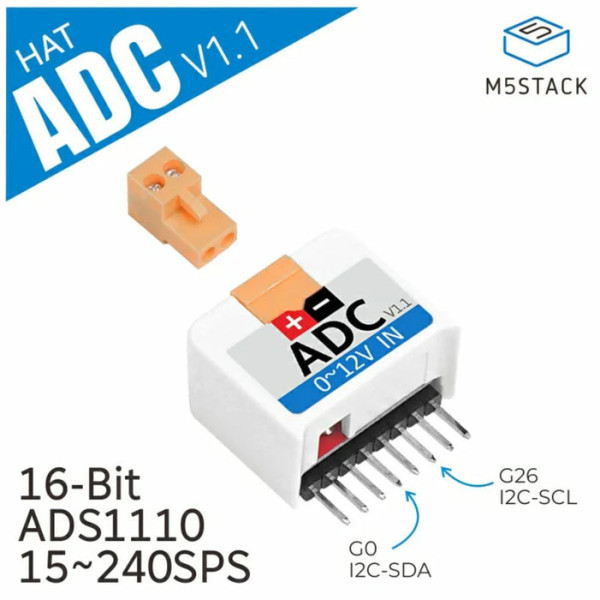

【9817】M5StickC ADC Hat V1.1(ADS1110搭載)
旧バージョンM5StickC ADC Hat(ADS1100搭載)からICがADS1110に変更になりました。それに伴い仕様が一部変更になっています。
----
ADS1110搭載、M5StickC Plus2などStickCシリーズ用のA/DコンバータHatモジュールです。1チャンネル、0～12 Vの電圧を16 bitの高分解能で入力可能です。デルタシグマ型A/Dコンバータにより簡単な操作と設定で正確な測定値を取得することができます。
特徴
・M5StickCシリーズ専用Hatモジュール
・入力電圧範囲:0 〜12 V
・ADS1110(16 bit A/Dコンバータ)搭載
・16 bit分解能
・シングルサイクル変換
・プログラマブルゲインアンプ (PGA)
・ゲイン: 1、2、4、または8
・低ノイズ:4 μVp-p
・データレート設定可能:15 SPS～240 SPS
・ソフトウェア開発プラットフォーム:Arduino、UIFlow(Blockly、Python)
仕様
・入力:1チャンネル・シングルエンド
・入力電圧範囲:0～12 V
・入力コネクタ:3.96 mmピッチ 2ピンターミナル
・アッテネータ:1 / 6.1(入力12 V⇒A/DコンバータVIN 1.967 V)
・A/Dコンバータ:ADS1110
・分解能:16 bit
・変換速度:15 SPS～240 SPS
・内蔵基準電圧源:2.048 V ± 0.05%
・基準電圧ドリフト:5 ppm/℃
・内蔵PGAゲイン: 1、2、4、または8倍
・通信方式:I2C
・I2Cアドレス:0x48
・外形寸法:24 x 25 x 13 mm
内容物
・1 x M5StickC ADC Hat V1.1(ADS1110搭載) 本体
・1 x 2ピンターミナル
----
ADS1110搭載、M5StickC Plus2などStickCシリーズ用のA/DコンバータHatモジュールです。1チャンネル、0～12 Vの電圧を16 bitの高分解能で入力可能です。デルタシグマ型A/Dコンバータにより簡単な操作と設定で正確な測定値を取得することができます。
特徴
・M5StickCシリーズ専用Hatモジュール
・入力電圧範囲:0 〜12 V
・ADS1110(16 bit A/Dコンバータ)搭載
・16 bit分解能
・シングルサイクル変換
・プログラマブルゲインアンプ (PGA)
・ゲイン: 1、2、4、または8
・低ノイズ:4 μVp-p
・データレート設定可能:15 SPS～240 SPS
・ソフトウェア開発プラットフォーム:Arduino、UIFlow(Blockly、Python)
仕様
・入力:1チャンネル・シングルエンド
・入力電圧範囲:0～12 V
・入力コネクタ:3.96 mmピッチ 2ピンターミナル
・アッテネータ:1 / 6.1(入力12 V⇒A/DコンバータVIN 1.967 V)
・A/Dコンバータ:ADS1110
・分解能:16 bit
・変換速度:15 SPS～240 SPS
・内蔵基準電圧源:2.048 V ± 0.05%
・基準電圧ドリフト:5 ppm/℃
・内蔵PGAゲイン: 1、2、4、または8倍
・通信方式:I2C
・I2Cアドレス:0x48
・外形寸法:24 x 25 x 13 mm
内容物
・1 x M5StickC ADC Hat V1.1(ADS1110搭載) 本体
・1 x 2ピンターミナル
