M5STACK M5STACK-U186

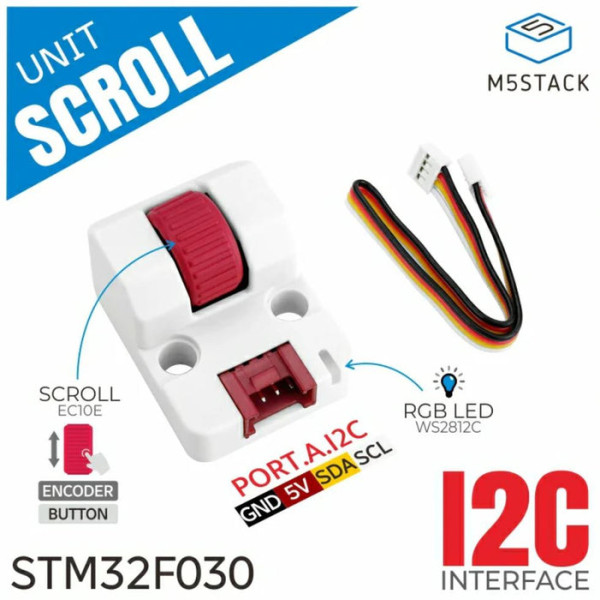

【9917】M5Stack用スクロールユニット
マウスのスクロールホイール風ロータリーエンコーダ拡張ユニットです。ホイールクリック用のスイッチ、マイコン内蔵型RGB LEDも内蔵しています。内蔵の32 bitマイコン(STM32F030)で制御されるので、M5Stack等のホストとはGroveケーブル(I2C)だけで接続できます。スケール値制御や音量調整などの用途に適しています。
特徴
・STM32マイコンにエンコーダパルス信号取得ファームウェアを実装
・ユーザーはI2C読み取り操作を通じてエンコーダ値を直接取得でき複雑なプロセスが簡素化されます
・中空軸ロータリーエンコーダとホイールクリック検知用スイッチ搭載
・マイコン内蔵型RGB LED搭載
・I2Cインターフェース
仕様
・搭載マイコン:STM32F030F4P6
・搭載ロータリーエンコーダ:EC10E・・・12パルス/回転、AB2相直交出力タイプ
・ホイール検知用スイッチ:1
・マイコン内蔵型RGB LED:WS2812C
・STM32により制御されるので、I2Cで24 bitカラーから色を指定できます
・ホストとの通信方式:I2C
・I2Cアドレス:0x40
・コネクタ:Grove コネクタ
・外形寸法:32 x 24 x 18.9 mm
・重量:7.3 g
内容物
・1 x M5Stack用スクロールユニット
・1 x Groveケーブル(20 cm)
特徴
・STM32マイコンにエンコーダパルス信号取得ファームウェアを実装
・ユーザーはI2C読み取り操作を通じてエンコーダ値を直接取得でき複雑なプロセスが簡素化されます
・中空軸ロータリーエンコーダとホイールクリック検知用スイッチ搭載
・マイコン内蔵型RGB LED搭載
・I2Cインターフェース
仕様
・搭載マイコン:STM32F030F4P6
・搭載ロータリーエンコーダ:EC10E・・・12パルス/回転、AB2相直交出力タイプ
・ホイール検知用スイッチ:1
・マイコン内蔵型RGB LED:WS2812C
・STM32により制御されるので、I2Cで24 bitカラーから色を指定できます
・ホストとの通信方式:I2C
・I2Cアドレス:0x40
・コネクタ:Grove コネクタ
・外形寸法:32 x 24 x 18.9 mm
・重量:7.3 g
内容物
・1 x M5Stack用スクロールユニット
・1 x Groveケーブル(20 cm)
秋葉原本店取扱フロア:3階M5コーナー棚番号⑤5列目
