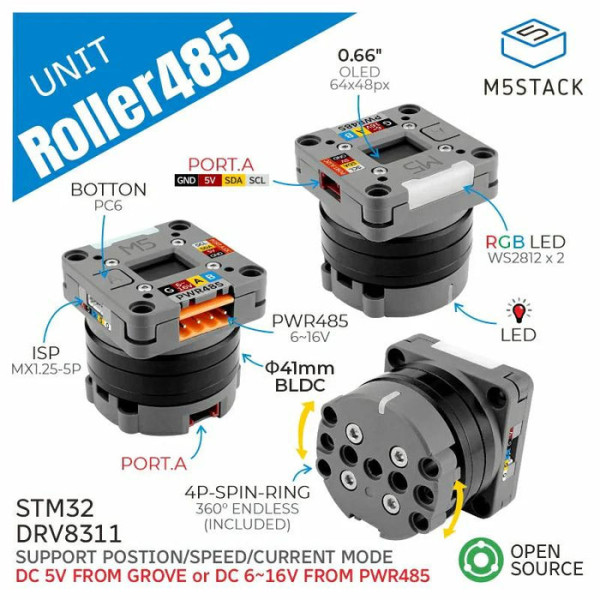

統合型ブラシレス DC モーターモーションコントロールキットです。
本製品はスリップリング拡張GroveインターフェースとLEGO拡張インターフェースを備えています。インターフェース非搭載のバージョンはこちらです。
スリップリング搭載により、上部のGroveインターフェースが下部のベースと接続された状態で使用できるため、360°回転の機能を維持したまま拡張モジュールを組み合わせて使うことができます。また、電源供給やデータ通信も行えます。
6～16 V DC 電源入力 (PWR485 インターフェース経由) または 5 V 入力 (Grove インターフェース経由) が可能で、最適なパフォーマンスを確保するために電力係数を自動的に調整できます。
3504 200KVブラシレスモーターを使用したFOCクローズドループドライブシステムを内蔵しており、強制冷却なしで、最大連続相電流0.5 A、短時間電流1 Aでの動作が可能です。
背面には0.66インチのOLEDディスプレイを搭載し、デバイスの状態をリアルタイムで表示します。
また、RGBインジケーターライトとファンクションボタンを搭載し、直感的な操作が可能です。
LEGO互換の取り付け穴とM3ネジ穴を備えており、組み立てと統合が簡単です。
Roller485 Unitのハードウェアとソフトウェアは完全にオープンソースで、RS485または I2Cバスを介してモーションコントロールとパラメータ調整が可能です。また、SWDおよびSWOデバッグインターフェイスを備えているため、柔軟性の高い開発を行うことができます。
特徴
・ブラシレスDCモーター制御 (BLDC)
・RS-485/I2C通信制御
・OLEDディスプレイ内蔵
・RGBインジケーターライト
・FOCクローズドループドライブシステム
仕様
・MCU:STM32G431CBU6(Cortex-M4)、128 KBフラッシュメモリ、32 KB SRAM、170 MHz
・モータータイプ:D3504 200KVブラシレスモーター直径:41 mm
・ドライバチップ:DRV8311HRRWR
・角度センサ:TLI5012BE1000
・通信インターフェース:PWR-485(HT3.96-4Pインターフェース)、I2C (0x64)
・ディスプレイ:0.66インチOLEDディスプレイ、解像度: 64 x 48、SPI通信
・RGB LED:2 x WS2812-2020
・モーター電源:
・RS-485(VH3.96-4Pインターフェース):6-16 V 電源
・Groveポート:DC 5 V 電源
・スリップリングGroveポート(回転コネクタ):DC5 V電源
・負荷時の性能:
・負荷:200 g、モータ回転数:1400 rpm、電流:DC16 V / 601 mA DC16 V / 601 mA
・負荷:500 g、モーター回転数:560 rpm、電流:DC16 V / 918 mA DC16 V / 918 mA
・無負荷:DC16 V / 78 mA
・待機時電流:
・Groveポート:DC5 V電源:70 mA
・RS-485(VH3.96-4Pインターフェイス):DC16 V電源:32 mA
・ノイズレベル:48 dB
・出力トルク:
・GroveポートDC5 V電源:0.021 N.m / 0.2 kgf.cm@350 mA
・RS485(VH3.96-4Pインターフェイス)16 V電源: 0.065 N.m / 0.66 kgf.cm@927 mA
・使用温度:0-40°C
・製品サイズ:40 x 40 x 40 mm
内容物
・1 x Roller485 Lite ユニット
・1 x HT3.96R-4P プラグ
・1 x HY2.0-4P Grove ケーブル (5 cm)
・6 x フリクションピン
・1 x フランジ
・1 x ブラケット
・1 x 六角スパナ (2.5 mm)
・1 x 六角スパナ (2 mm)
・6 x M3ナット
・2 x 六角穴付きカップネジ M3 x 14 mm
・4 x 六角穴付き皿ねじ M3 x 14 mm
・2 x 六角穴付き皿ねじ M3 x 12 mm
・4 x 六角穴付き皿ねじ M3 x 5 mm
・1 x 5P デバッグ用ケーブル
