M5STACK M5STACK-U183

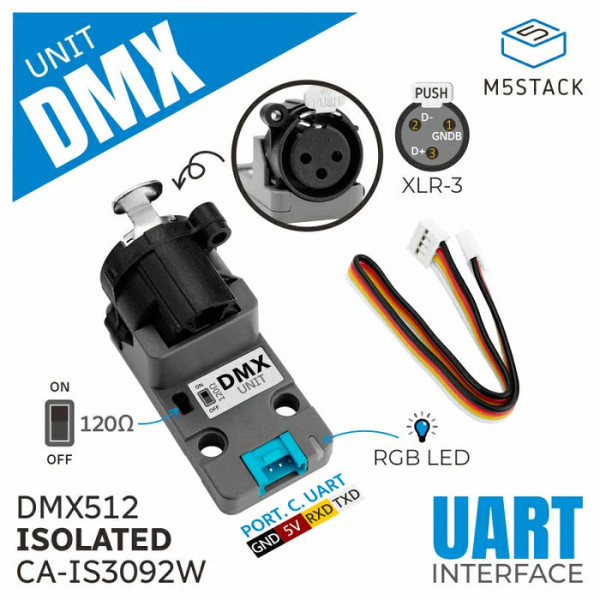

【9926】M5Stack用DMXユニット 絶縁型RS485トランシーバー搭載 (CA-IS3092W)
DMX512データを送信可能な通信ユニットです。絶縁型半二重RS-485トランシーバー CA-IS3092W を搭載し、最大で5 kVrmsの電気的絶縁保護機能を備えています。120Ωの終端抵抗スイッチにより、信号送信線の特性インピーダンスに合わせて信号反射や歪みを防止します。M5ホストとはGroveインターフェースを通じてシリアル通信を行います。
XLR-3 メスインターフェースを備えているので、DMX機器と簡単に接続でき、舞台照明、屋外照明、イルミネーションなどでの使用に適しています。
特徴
・絶縁型RS-485 トランシーバー CA-IS3092W
・シリアル通信用Grove インターフェース
・XLR-3 メスインターフェース装備
・120Ω 終端抵抗
内容物
・1 x DMXユニット
・1 x HY2.0-4P Grove ケーブル(20 cm)
仕様
通信プロトコル:DMX512、RS-485(半二重)
絶縁トランシーバー:CA-IS3092W
絶縁電圧:5 kVrms
データ転送レート:最大 500 kbps(DMX 固定レート:250 kbps)
Groveインターフェース:シリアル通信
終端抵抗:120 Ω、RS-485 バス両終端で設定可能
DMXインターフェース:XLR-3 メス
動作温度:0 ～ 40 °C
寸法:48 × 40 × 25 mm
重量:14.6 g
XLR-3 メスインターフェースを備えているので、DMX機器と簡単に接続でき、舞台照明、屋外照明、イルミネーションなどでの使用に適しています。
特徴
・絶縁型RS-485 トランシーバー CA-IS3092W
・シリアル通信用Grove インターフェース
・XLR-3 メスインターフェース装備
・120Ω 終端抵抗
内容物
・1 x DMXユニット
・1 x HY2.0-4P Grove ケーブル(20 cm)
仕様
通信プロトコル:DMX512、RS-485(半二重)
絶縁トランシーバー:CA-IS3092W
絶縁電圧:5 kVrms
データ転送レート:最大 500 kbps(DMX 固定レート:250 kbps)
Groveインターフェース:シリアル通信
終端抵抗:120 Ω、RS-485 バス両終端で設定可能
DMXインターフェース:XLR-3 メス
動作温度:0 ～ 40 °C
寸法:48 × 40 × 25 mm
重量:14.6 g
