M5STACK M5STACK-U193

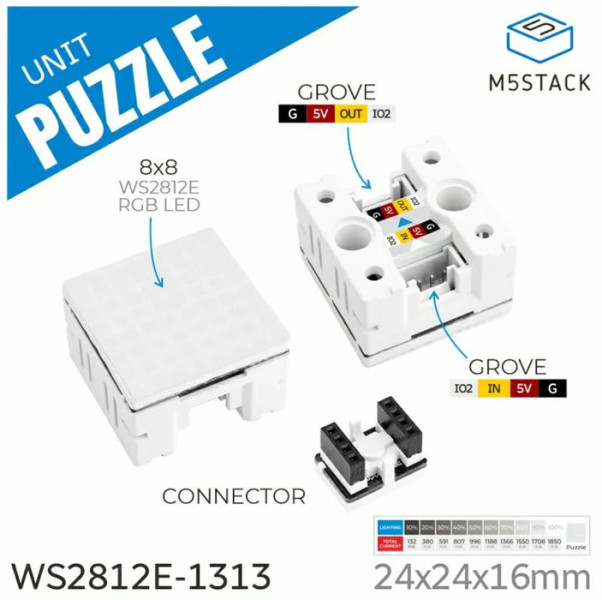

【10107】M5Stack用パズルユニット(8x8 RGB LEDマトリクス)
64個のWS2812E RGB LEDで構成されたマルチカラー表示ユニットです。隣接するLEDへの光漏れを防ぐべく内部で区切られているので、鮮明に表示できます。入力用と出力用の二つのGroveコネクタが搭載され、複数のパズルユニットを繋げて画素数を拡張することが出来ます。またパズルユニット連結専用のGroveコネクタ基板が付属し、複数個の連結が容易です。GroveコネクタのI/Oポートにポテンショメータなど他のM5デバイスを接続して、よりインタラクティブな制御を実現することも可能です。
注意:高輝度での連続使用で故障するおそれがあります。発熱や消費電力を鑑み10 %輝度での使用を推奨します。また多数接続時は接続先マイコンの電源容量にもご留意願います。
特徴
・僅か1.3 mmサイズのRGB LEDであるWS2812E-1313を8 x 8のマトリクス状に並べています
・各LEDは内部で区切られており隣接LEDへの光漏れが少ない構造です
・二つのGroveコネクタによりデイジーチェーン接続が容易です
・パズルユニット連結専用のGroveコネクタ基板が付属し、簡単に複数個を連結できます
・M5Stackのユニットで定番のレゴ互換取付穴以外にM2ネジ用取付穴も用意されています
・Arduino、UIFlow、ESP-IDFなどで開発可能です
仕様
・RGB LED:WS2812E-1313
・LED構成:8 x 8(64個)
・電源電圧:5 V
・消費電流:(スタンバイ時)14.3 mA /(輝度8%の白色表示時)94.0 mA
・輝度100%ではユニット1台あたり約1850 mAの消費電流になり発熱します
・Groveコネクタ:2(WS2812への入力とデイジーチェーン用出力)
・製品寸法:24 x 24 x 15 mm
内容物
・1 x M5Stack用パズルユニット(8x8 RGB LEDマトリクス)
・1 x HY2.0-4Pケーブル(20 cm)
・1 x パズルユニット連結用Groveコネクタ基板
・1 x 輝度と電流ステッカー
回路図
寸法図
注意:高輝度での連続使用で故障するおそれがあります。発熱や消費電力を鑑み10 %輝度での使用を推奨します。また多数接続時は接続先マイコンの電源容量にもご留意願います。
特徴
・僅か1.3 mmサイズのRGB LEDであるWS2812E-1313を8 x 8のマトリクス状に並べています
・各LEDは内部で区切られており隣接LEDへの光漏れが少ない構造です
・二つのGroveコネクタによりデイジーチェーン接続が容易です
・パズルユニット連結専用のGroveコネクタ基板が付属し、簡単に複数個を連結できます
・M5Stackのユニットで定番のレゴ互換取付穴以外にM2ネジ用取付穴も用意されています
・Arduino、UIFlow、ESP-IDFなどで開発可能です
仕様
・RGB LED:WS2812E-1313
・LED構成:8 x 8(64個)
・電源電圧:5 V
・消費電流:(スタンバイ時)14.3 mA /(輝度8%の白色表示時)94.0 mA
・輝度100%ではユニット1台あたり約1850 mAの消費電流になり発熱します
・Groveコネクタ:2(WS2812への入力とデイジーチェーン用出力)
・製品寸法:24 x 24 x 15 mm
内容物
・1 x M5Stack用パズルユニット(8x8 RGB LEDマトリクス)
・1 x HY2.0-4Pケーブル(20 cm)
・1 x パズルユニット連結用Groveコネクタ基板
・1 x 輝度と電流ステッカー
回路図
寸法図
