M5STACK M5STACK-U190

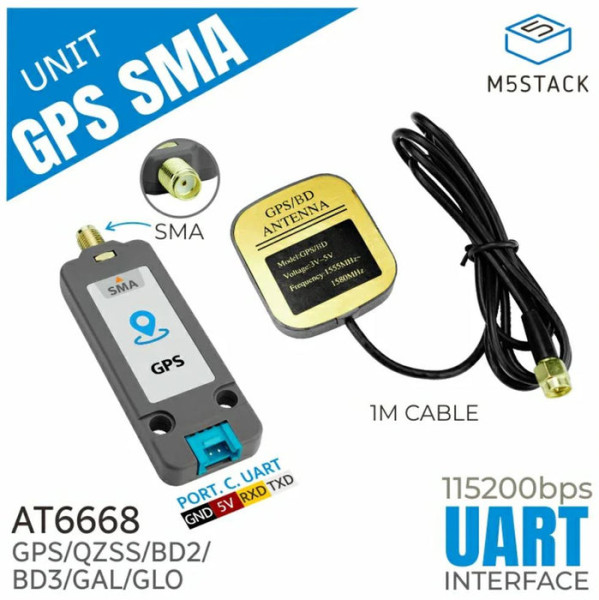

【10110】M5Stack用 AT6668搭載 GPSユニット(SMAアンテナ付属)
AT6668 SoCチップを搭載したATGM336Hモジュールを採用したGNSSグローバルポジショニング/ナビゲーションユニットです。外部アクティブアンテナと合わせ、より正確で信頼性の高い衛星測位が可能です。AT6668チップによりマルチ周波数およびマルチモードのGNSS信号受信をサポートし、複数の衛星ナビゲーションシステム(GPS、BD2、BD3、GLONASS、GALILEO、QZSSを含む)が利用可能、従来品と比べて干渉耐性と測位精度が向上しています。
特徴
・複数のGNSSシステムをサポート(GPS、QZSS、BD2、BD3、GAL、GLO)
・マルチ周波数およびマルチモードのGNSS信号受信
・複数チャンネルサポート
・外部アクティブアンテナ付属
・二つのLEGO互換穴で設置が簡単
・多くの開発プラットフォームをサポート(Arduino、UIFlow、ESP-IDF等)
仕様
・GNSS用SoC:AT6668
・サポートするGNSSシステム:GPS、QZSS、BD2、BD3、GAL、GLO
・対応バンド BDS:B1I+B1C、GPS/QZSS/SBAS:L1、GALILEO:E1、GLONASS、R1
・対応チャンネル数:50
・通信:UART通信(ボーレート 115200 bps@8N1)
・測位精度:1.5 m未満(CEP50)
・測位更新頻度:最高 10 Hz
・感度 トラッキング:-162 dBm、キャプチャ:-160 dBm、コールドスタート:-148 dBm
・起動時間 コールドスタート:23秒、ホットスタート:1秒
・電源 スタンバイ時:DC 5 V/31.64 mA、稼働時:DC 5 V/40.90 mA
・外形寸法:71.4 x 24 x 8 mm
・同梱アンテナ:SMAコネクタ接続 外部アクティブアンテナ
・利得:30 dBi
・対応周波数:1555～1580 MHz
・ケーブル長:約1 m
・外形寸法:38 x 36 x 13 mm
内容物
・1 x M5Stack用 AT6668搭載 GNSS/BDSユニット
・1 x HY2.0-4Pケーブル(20 cm)
・1 x 外部アクティブアンテナ(ケーブル 約1 m)
特徴
・複数のGNSSシステムをサポート(GPS、QZSS、BD2、BD3、GAL、GLO)
・マルチ周波数およびマルチモードのGNSS信号受信
・複数チャンネルサポート
・外部アクティブアンテナ付属
・二つのLEGO互換穴で設置が簡単
・多くの開発プラットフォームをサポート(Arduino、UIFlow、ESP-IDF等)
仕様
・GNSS用SoC:AT6668
・サポートするGNSSシステム:GPS、QZSS、BD2、BD3、GAL、GLO
・対応バンド BDS:B1I+B1C、GPS/QZSS/SBAS:L1、GALILEO:E1、GLONASS、R1
・対応チャンネル数:50
・通信:UART通信(ボーレート 115200 bps@8N1)
・測位精度:1.5 m未満(CEP50)
・測位更新頻度:最高 10 Hz
・感度 トラッキング:-162 dBm、キャプチャ:-160 dBm、コールドスタート:-148 dBm
・起動時間 コールドスタート:23秒、ホットスタート:1秒
・電源 スタンバイ時:DC 5 V/31.64 mA、稼働時:DC 5 V/40.90 mA
・外形寸法:71.4 x 24 x 8 mm
・同梱アンテナ:SMAコネクタ接続 外部アクティブアンテナ
・利得:30 dBi
・対応周波数:1555～1580 MHz
・ケーブル長:約1 m
・外形寸法:38 x 36 x 13 mm
内容物
・1 x M5Stack用 AT6668搭載 GNSS/BDSユニット
・1 x HY2.0-4Pケーブル(20 cm)
・1 x 外部アクティブアンテナ(ケーブル 約1 m)
