M5STACK M5STACK-M003-V2

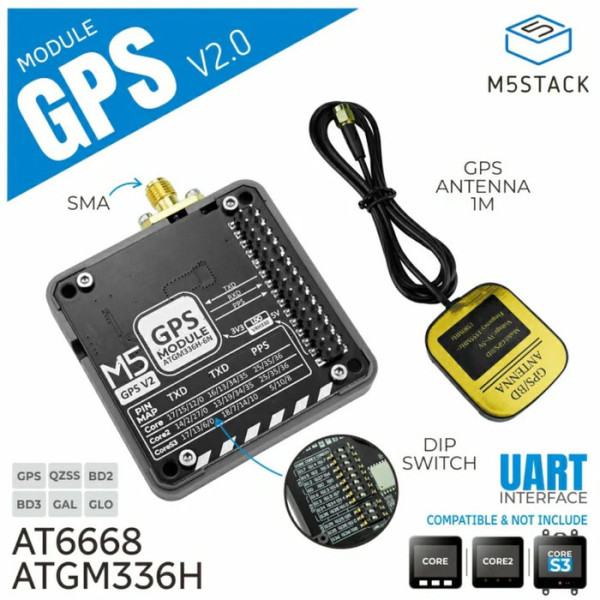

【10191】M5Stack用GNSSモジュール V2(外部アクティブアンテナ付属)
販売終了となったM5Stack用GPSモジュール V2 [M003]の後継品です。QZSS(みちびき)に対応したほか測位精度も改善されていますが、外部アンテナ専用となりました。
----
AT6668 SoCチップが搭載されたM5Stack用のGNSSモジュールです。外部アクティブアンテナが付属します。
特徴
・マルチシステム対応・マルチチャンネルにより多くのGNSSをサポート
・GPS / QZSS / BeiDou-2 / BeiDou-3 / GALILEO / GLONASS
・低消費電力
・測位精度が改善(旧商品 2.5 m→本商品 1.5 m)
・開発プラットフォーム:UIFlow 1.0、UIFlow 2.0、Arduino IDE
・M5Stack Core / Core2 / CoreS3といった多くのM5製品に接続可能。DIPスイッチで簡単に設定できます。
仕様
・SoC:AT6668
・対応GNSS:GPS / QZSS / BeiDou-2 / BeiDou-3 / GALILEO / GLONASS
・周波数帯:L1(GPS / QZSS / SBAS)、E1(GALILEO)、R1(GLONASS)
・チャンネル数:50
・測位精度:1.5 m未満(CEP50)
・更新頻度:最大10 Hz
・プロトコル:NMEA0183 4.1
・感度:-162 dBm(トラッキング)、-160 dBm(キャプチャ)、-148 dBm(コールドスタート)
・起動時間:1秒(ホットスタート)、～23秒(コールドスタート)
・消費電流:42.78 μA(5 V、スタンバイ時)、～41.96 mA(5 V、動作時)
・本体外形寸法:54 x 54 x 13.1 mm
・外部アクティブアンテナ:41.2 x 46.8 x 15 mm、SMAケーブル(1 m)直付け
内容物
・1 x M5Stack用GNSSモジュール V2
・1 x 外部アクティブアンテナ
----
AT6668 SoCチップが搭載されたM5Stack用のGNSSモジュールです。外部アクティブアンテナが付属します。
特徴
・マルチシステム対応・マルチチャンネルにより多くのGNSSをサポート
・GPS / QZSS / BeiDou-2 / BeiDou-3 / GALILEO / GLONASS
・低消費電力
・測位精度が改善(旧商品 2.5 m→本商品 1.5 m)
・開発プラットフォーム:UIFlow 1.0、UIFlow 2.0、Arduino IDE
・M5Stack Core / Core2 / CoreS3といった多くのM5製品に接続可能。DIPスイッチで簡単に設定できます。
仕様
・SoC:AT6668
・対応GNSS:GPS / QZSS / BeiDou-2 / BeiDou-3 / GALILEO / GLONASS
・周波数帯:L1(GPS / QZSS / SBAS)、E1(GALILEO)、R1(GLONASS)
・チャンネル数:50
・測位精度:1.5 m未満(CEP50)
・更新頻度:最大10 Hz
・プロトコル:NMEA0183 4.1
・感度:-162 dBm(トラッキング)、-160 dBm(キャプチャ)、-148 dBm(コールドスタート)
・起動時間:1秒(ホットスタート)、～23秒(コールドスタート)
・消費電流:42.78 μA(5 V、スタンバイ時)、～41.96 mA(5 V、動作時)
・本体外形寸法:54 x 54 x 13.1 mm
・外部アクティブアンテナ:41.2 x 46.8 x 15 mm、SMAケーブル(1 m)直付け
内容物
・1 x M5Stack用GNSSモジュール V2
・1 x 外部アクティブアンテナ
