M5STACK M5STACK-U040-B-V21

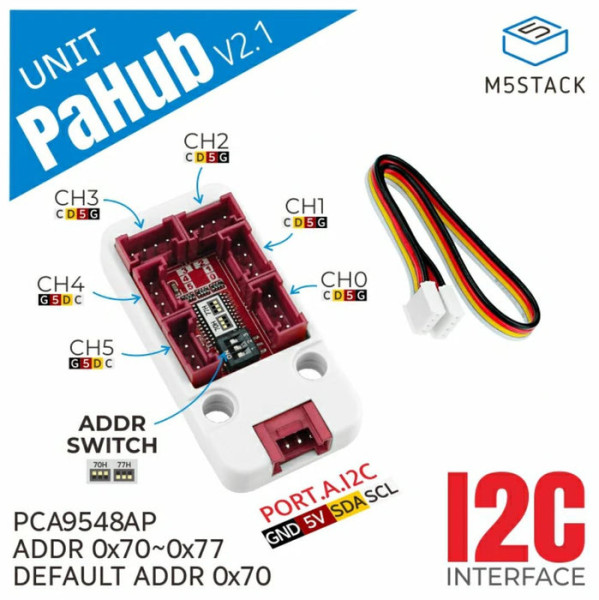

【10192】M5Stack用Port A I2C拡張ハブユニット v2.1(DIPスイッチ搭載)
ひとつのI2C HY2.0-4Pインターフェースを最大6チャンネルのI2Cに拡張/接続できる拡張ハブユニット です。従来品M5Stack用Port A I2C拡張ハブユニット(PCA9548AP) にDIPスイッチが追加され、更に使いやすくなりました。マルチプレクサICのI2Cアドレスを簡単に変更できます。
特徴
・ひとつのI2C HY2.0-4Pインターフェースを最大6チャンネルのI2Cに拡張/接続できます。
・I2CマルチプレクサICとして実績のあるPCA9548Aを採用。
・各チャンネルをポーリング制御しデバイス内共存させることにより、同一のI2Cアドレスを持つ複数のスレーブ機器をマウントできます。
・
PCA9548AのI2CアドレスはDIPスイッチで変更できます。
・従来商品M5Stack用Port A I2C拡張ハブユニット(PCA9548AP) ではI2Cアドレスを変更するためにジャンパ抵抗のハンダ付けが必要でしたが、DIPスイッチの切替だけで変更できるようになりました。
・Port A(I2C)ポートのカスケード接続が簡単にできます。
・従来商品M5Stack用Port A I2C拡張ハブユニット(PCA9548AP) と同じ大きさでリプレースが容易です。
仕様
・I2CマルチプレクサIC:PCA9548A
・I2Cアドレス:0x70～0x77の任意のアドレス・・・3P DIPスイッチで選択
・ダウンストリーム側HY2.0-4Pコネクタ:6
・動作温度範囲:0～40℃
・外形寸法:48.0 x 24.0 x 10.8 mm
内容物
・1 x M5Stack用Port A I2C拡張ハブユニット(DIPスイッチ搭載)
・1 x HY2.0-4Pケーブル(20 cm)
特徴
・ひとつのI2C HY2.0-4Pインターフェースを最大6チャンネルのI2Cに拡張/接続できます。
・I2CマルチプレクサICとして実績のあるPCA9548Aを採用。
・各チャンネルをポーリング制御しデバイス内共存させることにより、同一のI2Cアドレスを持つ複数のスレーブ機器をマウントできます。
・
PCA9548AのI2CアドレスはDIPスイッチで変更できます。
・従来商品M5Stack用Port A I2C拡張ハブユニット(PCA9548AP) ではI2Cアドレスを変更するためにジャンパ抵抗のハンダ付けが必要でしたが、DIPスイッチの切替だけで変更できるようになりました。
・Port A(I2C)ポートのカスケード接続が簡単にできます。
・従来商品M5Stack用Port A I2C拡張ハブユニット(PCA9548AP) と同じ大きさでリプレースが容易です。
仕様
・I2CマルチプレクサIC:PCA9548A
・I2Cアドレス:0x70～0x77の任意のアドレス・・・3P DIPスイッチで選択
・ダウンストリーム側HY2.0-4Pコネクタ:6
・動作温度範囲:0～40℃
・外形寸法:48.0 x 24.0 x 10.8 mm
内容物
・1 x M5Stack用Port A I2C拡張ハブユニット(DIPスイッチ搭載)
・1 x HY2.0-4Pケーブル(20 cm)
