M5STACK　M5STACK-K141

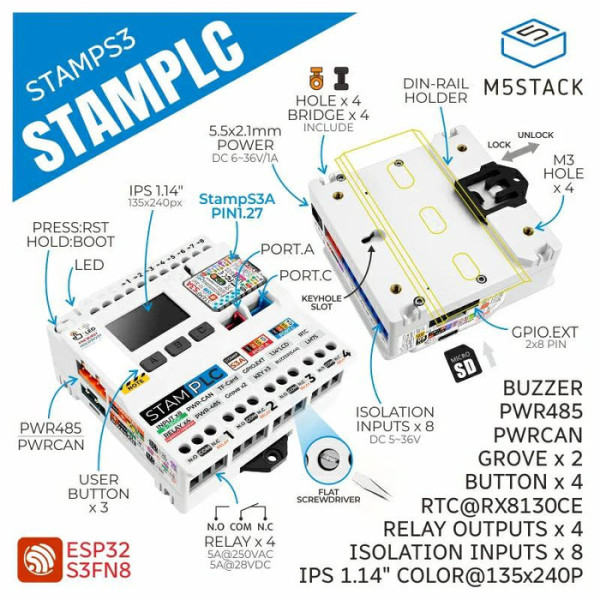

【10374】M5Stamp PLC コントローラー (M5StampS3A搭載)

M5StampS3Aが搭載されたPLCモジュールです。産業自動化と遠隔監視用に設計されたIoT対応プログラマブルロジックコントローラーで、強力な処理能力と共に、効率的なワイヤレス接続を実現します。
特徴
・StampS3A(ESP32-S3FN8)を搭載
・EZDataクラウド監視
・8個の絶縁型デジタル入力
・4個のリレー出力(AC/DC)
・1.14インチカラーディスプレイ(ST7789v2)
・PWR-CAN、PWR-485インタフェース
・広範囲な電圧入力(DC 6〜36 V)
・電圧/電流センサ(INA226)
・内部温度センサ(LM75)
・ユーザーボタン
・RESET/BOOTボタン
・ブザー
・Micro SDカードスロット
・DINレール取り付けに対応
・Groveインタフェース
・RTCモジュール
・開発プラットフォーム
・UIFlow 2.0
・Arduino IDE
・ESP-IDF
使用例
・産業用オートメーションとリモートコントロール
・分散制御システム
・スマートエネルギー管理
・スマート製造
仕様
MCU:StampS3A コントロールモジュール(ESP32-S3FN8、2.4 GHz Wi-Fi 搭載)
フラッシュメモリ:8 MB
デジタル入力:8 個の絶縁型デジタル入力(電圧範囲 DC 5〜36 V)
デジタル出力:4 個のリレー出力
リレー:AC 5 A @ 250 V、DC 5 A @ 28 V
DC電源:DC 6〜36 V @ 1 A の広範囲電圧入力をサポート、DCジャック(外径 5.5 mm 内径 2.1 mm センタープラス)
拡張インターフェース:GPIO.EXT インターフェース、Grove インターフェース ×2
通信インターフェース:PWRCAN(XT30(2+2)PW-M)、PWR485(HT3.96-4P)
ディスプレイ:1.14 インチ カラーディスプレイ(解像度 135 × 240)、ST7789v2 チップ搭載
インタラクティブなコントロール:1 × RESET/BOOT ボタン、3 × USER ボタン、ブザー
データストレージ:内蔵マイクロSDカードスロット
センサ:LM75 温度センサ、INA226 電圧/電流センサ、RTC(RX8130CE)
IOポート電源供給能力:2 × 8 コネクタ 最大負荷 DC 4.76 V @ 700 mA、Grove ポート負荷テスト DC 4.81 V @ 700 mA
消費電力:スタンバイ電流(5 V電源)DC 5 V @ 21.60 mA、(12 V電源)DC 12 V @ 15.22 mA
動作電流(5 V電源)DC 5 V @ 93.89 mA、(12 V電源)DC 12 V @ 47.84 mA
据付方法:DINレール取り付け
動作温度:0〜40 °C
製品サイズ:72.0 × 80.0 × 33.4 mm
製品重量:139.4 g
内容物
・1 x M5Stamp PLCコントローラー
・4 x 取り付けアクセサリ
・4 x ねじクリップファスナー
