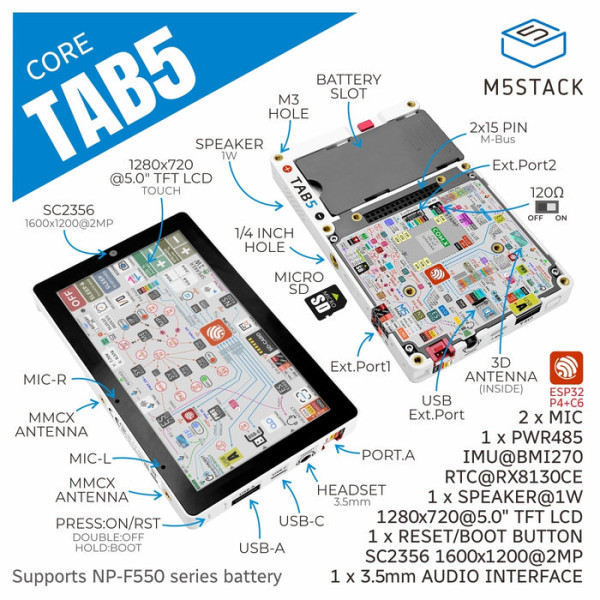

デュアルSoCアーキテクチャで豊富なハードウェアリソースを備えた、高度に拡張可能な開発者向けポータブルIoTターミナル開発デバイスです。メインコントローラにはRISC-VベースのESP32-P4 SoC(16 MB Flash、32 MB PSRAM)、ワイヤレスモジュールは、内蔵3Dアンテナ/外部MMXアンテナポート切替可なESP32-C6-MINI-1U(Wi-Fi 6対応)を採用、様々なデプロイ環境に柔軟に適合し、高速データスループットと低遅延を保証します。
ビジュアルインタラクションには、5インチ1280 x 720 IPS TFTディスプレイ(MIPI-DSI)、タッチ入力はGT911マルチタッチコントローラ(I2C)で、スムーズかつ正確なレスポンスが可能です。解像度 1600 x 1200 の 2メガピクセルカメラ(MIPI-CSI)では、HDビデオキャプチャ、イメージ処理、顔認証やオブジェクト追跡などのエッジAIが可能です。
I/Oと拡張は、従来ペリフェラル用にUSB-A(ホスト)とUSB-C(USB-2.0 OTG)、産業用にはRS-485(終端抵抗切替可)、1 x GROVE、 1 x M5BUS、GPIO_EXT、マイクロSDスロット、そしてCat.M/NB-IoT/LoRaWANモジュール用にSTAMPはんだパッドが利用できます。側面のリセット/ブートボタンでは素早いリセットと書き込みが可能です。
オーディオ/ビデオには、高品質オーディオ再生録音用にES7210 AECエコーキャンセラフロントエンド付きES8388オーディオコーデック、デュアルマイクアレイ、3.5 mmジャック、 NS4150B D級アンプ、1 W 8 Ωスピーカを搭載しています。
オンボードの6軸センサ(加速度+ジャイロ)BMI270 は、MCUウェークアップオンモーションをトリガー可能です。
タイマー/電源管理には、RX8130CEリアルタイムクロック(インタラプトウェークアップ)、2S NP-F550互換リムーバブルリチウムイオン電池(別売)、IP2326充電チップ、MP4560昇圧降圧チップ、INA226リアルタイム監視回路を内蔵、外部電源なしで安定した運用を保証します。側面の電源ボタンではワンタッチで電源をオンオフできます。
構造面では、三脚や他の支持への直接取り付け用にUNC 1/4-20 三脚取付ナットが側面にあり、イメージ処理やデプロイが簡単です。
スマートホーム制御、リモート監視、産業オートメーション、IoTプロトタイピング、教育研究に理想的で、開発者と企業に、機能豊富で拡張可能な高性能プラットフォームを提供します。
注意
ご使用には外部電源またはバッテリー(2S NP-F550 互換リムーバブルリチウムイオン電池 7.4 V、2000 mAh、14.8 Wh)が必要です。
特徴
・ESP32-P4 デュアルコア MCU
・ESP32-C6 ワイヤレスモジュール
・Wi-Fi 6
・内蔵3Dアンテナ/MMCX外部アンテナポート
・5インチ 720P MIPI-DSIディスプレイ
・GT911 マルチタッチ
・SC2396 2メガピクセルカメラ
・USB-Aホスト+USB-C OTG
・RS-485 産業インターフェース
・Grove/M5BUS拡張
・マイクロSDカードスロット
・STAMP拡張パッド
・ES388オーディオコーデック
・ES7210 AECデュアルマイクロフォン
・1 Wスピーカー + 3.5 mmジャック
・BMI270 6軸センサ
・RX8130CEリアルタイムクロック
・リセット/ブートボタン、電源ボタン
・UNC 1/4-20 三脚固定ナット
・開発プラットフォーム:
・ESP-IDF
アプリケーション
・スマートホームコントローラ
・リモート監視システム
・IoTデバイス開発
・産業オートメーション
仕様
メインコントローラSoC:ESP32-P4NRW32(RISC-V 32ビット、HP デュアルコア 400 MHz + RISC-V 32-bit LP シングルコア 40 MHz)
ワイヤレスモジュールSoC:ESP32-C6-MINI-1U(Wi-Fi 6 @ 2.4 GHz / Thread / ZigBee 対応)
アンテナ:内蔵3Dアンテナ / MMCX外部アンテナポート
Flash:16 MB
PSRAM:32 MB
ディスプレイ:5インチ IPS TFT(1280 × 720)
タッチ:GT911 マルチタッチコントローラ(I2C)
カメラ:SC2356 @ 2 MP(1600 × 1200)、MIPI-CSIインターフェース
オーディオ:ES8388 コーデック、ES7210 AECフロントエンド
マイクロフォン:デュアルマイクシステム(AECエコーキャンセル)
スピーカ:1 W @ 8 Ω NS4150B
ヘッドフォンジャック:3.5 mm
USBポート:USB-A(ホスト)、USB-C(USB 2.0 OTG)
RS485ポート:SIT3088(終端抵抗120 Ω切替)
拡張インターフェース:1 × GROVE、1 × M5BUS、GPIO_EXTヘッダ
ストレージ拡張:マイクロSDカードスロット
拡張パッド:STAMPパッド(Cat.M / NB-IoT / LoRaWANモジュール対応)
モーションセンサ:6軸センサ(加速度+ジャイロ)BMI270(インタラプトウェークアップ対応)
RTC:RX8130CE リアルタイムクロック(インタラプトウェークアップ対応)
リセット/ブートボタン:リセット / 書き込み用シングルボタン
充電管理:IP2626 充電コントローラ
電源監視:INA226(バス電流 / 電圧監視)
バッテリー(別売):2S NP-F550 互換リムーバブルリチウムイオン電池(7.4 V、2000 mAh、14.8 Wh)
製品サイズ:128.0 × 80.0 × 12.0 mm
製品重量:124.0 g
パッケージサイズ:148.0 × 103.0 × 21.0 mm
総重量:162.5 g
内容物
・1 x Tab5
・1 x 1.25-6P シングルエンドターミナルワイヤ
