M5STACK M5STACK-M144
【10417】M5Stack オーディオモジュール(STM32G030)

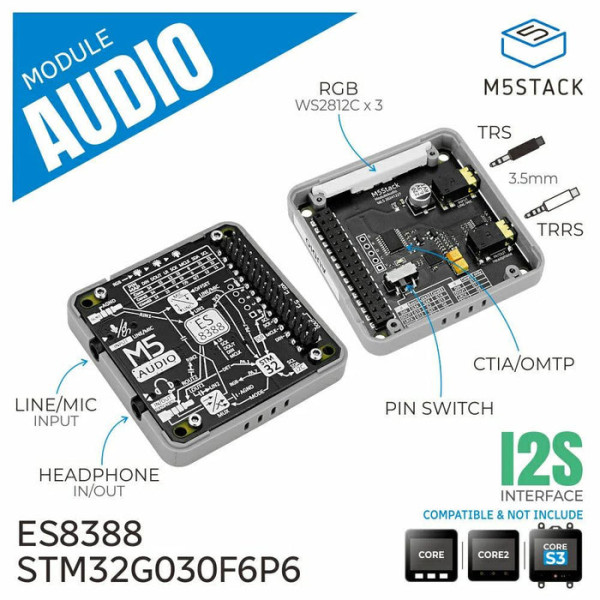

ES8388オーディオコーデックが搭載されたM5stack用オーディオインタラクション拡張モジュールです。マイク入力専用TRSジャックとマイク入力/ヘッドフォン出力兼用TRRSジャックの二つの3.5 mmジャックにより、様々な録音とステレオ再生に対応します。
ボードに搭載されたマイコン STM32G030F6P6 は、TRRSジャック挿入を検出し、WS2812C RGB LEDを制御します。レジスタ設定によりCTIA/OMTP規格の自動切換えが可能で、多くのマイク内蔵ハンドセットとの互換性が確保できます。
スマートボイス、インタラクティブアート、教育エンターテイメント、ポータブル録音、その他オーディオアプリケーションに最適です。
特徴
・MCU STM32G030F6P6 搭載
・高音質オーディオコーデック
・デュアルチャンネルマイク入力
・TRS + TRRS デュアル 3.5 mm ジャック
・CTIA/OMTP 配線切替
・WS2812C RGB ステータスLED
・対応開発プラットフォーム
・UiFlow1
・UiFlow2
・Arduino IDE
アプリケーション
・スマートスピーカー
・音声認識
・教育エンターテイメント
・インタクティブアートインストレーション
仕様
MCU:STM32G030F6P6(I2Cアドレス 0x33)
オーディオコーデック:ES8388(I2Cアドレス 0x10)
オーディオI/O:2 × マイク入力、1 × ステレオヘッドフォン出力
ジャックタイプ:1 × TRS(マイク)、1 × TRRS(マイク+ヘッドフォン)
ヘッドセット規格:CTIA / OMTP
LED:3 × WS2812C_2020
動作電流:DC 3.3 V @ 23.53 mA
待機電流:DC 3.3 V @ 8.58 mA
動作温度:0 ～ 40 °C
製品寸法:54.0 × 54.0 × 13.1 mm
製品重量:12.8 g
ボードに搭載されたマイコン STM32G030F6P6 は、TRRSジャック挿入を検出し、WS2812C RGB LEDを制御します。レジスタ設定によりCTIA/OMTP規格の自動切換えが可能で、多くのマイク内蔵ハンドセットとの互換性が確保できます。
スマートボイス、インタラクティブアート、教育エンターテイメント、ポータブル録音、その他オーディオアプリケーションに最適です。
特徴
・MCU STM32G030F6P6 搭載
・高音質オーディオコーデック
・デュアルチャンネルマイク入力
・TRS + TRRS デュアル 3.5 mm ジャック
・CTIA/OMTP 配線切替
・WS2812C RGB ステータスLED
・対応開発プラットフォーム
・UiFlow1
・UiFlow2
・Arduino IDE
アプリケーション
・スマートスピーカー
・音声認識
・教育エンターテイメント
・インタクティブアートインストレーション
仕様
MCU:STM32G030F6P6(I2Cアドレス 0x33)
オーディオコーデック:ES8388(I2Cアドレス 0x10)
オーディオI/O:2 × マイク入力、1 × ステレオヘッドフォン出力
ジャックタイプ:1 × TRS(マイク)、1 × TRRS(マイク+ヘッドフォン)
ヘッドセット規格:CTIA / OMTP
LED:3 × WS2812C_2020
動作電流:DC 3.3 V @ 23.53 mA
待機電流:DC 3.3 V @ 8.58 mA
動作温度:0 ～ 40 °C
製品寸法:54.0 × 54.0 × 13.1 mm
製品重量:12.8 g
