M5STACK M5STACK-S007-PIN127-V033

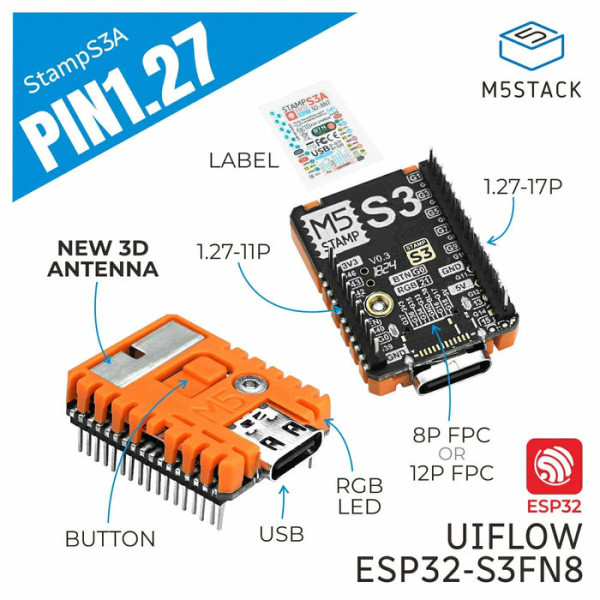

【10604】M5StampS3A (1.27mmピッチピンヘッダ実装済)
M5Stamp S3Aの1.27 mmピッチピン実装版です。表面の色はオレンジです。
----
Espressif社のESP32-S3FN8が搭載された切手(Stamp)サイズの高集積組み込みモジュールです。8 MBフラッシュ、プログラマブルRGBLED、ボタン入力を内蔵。最適化された3Dアンテナ設計により無線性能が向上しています。23 本のGPIOと、1.27 mmピッチのSMTピンがハンダ付けされ、高密度プリント基板用に、小型フットプリントを提供します。
特徴
・240 MHz Xtensa LX7 デュアルコア ESP32-S3FN8(2.4 GHz Wi-Fi)搭載
・1.27 mmピッチSMTインターフェース
・23本のGPIOを引き出し
・8 MBフラッシュメモリ
・豊富なIOピン(SMT、DIP、fly-wire)
・プログラマブルRGB LEDとボタン
・最適化された3Dアンテナ
・開発プラットフォーム:
・UiFlow2
・Arduino IDE
・ESP-IDF
・PlatformIO
仕様
・SoC:ESP32-S3FN8
・DC-DCコンバータ:MUN3CAD01-SC
・Flash:8 MB
・電源電圧:5 V
・インターフェース:
・1 x プログラマブル物理ボタン
・1 x プログラマブルRGB LED(WS2812B-2020)
・無線アンテナタイプ:2.4 GHz 3Dアンテナ
・インターフェース:
・タッチセンサ
・SD/SDIO/MMCホストコントローラ
・SPI
・SDIO/SPIスレーブコントローラ
・EMAC
・モータPWM
・LED PWM
・UART
・I2C
・I2S
・GPIO
・パルスカウンタ
・23 x IOピン
・G0/G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11/G12/G13/G14/G15/G39/G40/G41/G42/G43/G44/G46
・I/Oピッチ: 1.27 mm
・LCD FPCピッチ:0.5 mm(12または8ピン)
・動作温度:0〜40℃
・寸法:26 x 18.0 x 4.7 mm
・重量:3.1 g
注意
・G0とG46 はブートモード設定用ストラッピングピンです。G0 はプルアップ、G46 は内部でプルダウンされています。
・起動前にG46をHighにしない でください。チップが起動できない場合があります。詳細はESP32-S3データシートをご覧ください。
・TFTディスプレイ用のSPIインターフェースはモジュール背面に予約されています。8ピンまたは12ピンFPC コネクタが使用できます。
内容物
・1 x Stamp-S3A PIN1.27
・1 x ピンステッカー
----
Espressif社のESP32-S3FN8が搭載された切手(Stamp)サイズの高集積組み込みモジュールです。8 MBフラッシュ、プログラマブルRGBLED、ボタン入力を内蔵。最適化された3Dアンテナ設計により無線性能が向上しています。23 本のGPIOと、1.27 mmピッチのSMTピンがハンダ付けされ、高密度プリント基板用に、小型フットプリントを提供します。
特徴
・240 MHz Xtensa LX7 デュアルコア ESP32-S3FN8(2.4 GHz Wi-Fi)搭載
・1.27 mmピッチSMTインターフェース
・23本のGPIOを引き出し
・8 MBフラッシュメモリ
・豊富なIOピン(SMT、DIP、fly-wire)
・プログラマブルRGB LEDとボタン
・最適化された3Dアンテナ
・開発プラットフォーム:
・UiFlow2
・Arduino IDE
・ESP-IDF
・PlatformIO
仕様
・SoC:ESP32-S3FN8
・DC-DCコンバータ:MUN3CAD01-SC
・Flash:8 MB
・電源電圧:5 V
・インターフェース:
・1 x プログラマブル物理ボタン
・1 x プログラマブルRGB LED(WS2812B-2020)
・無線アンテナタイプ:2.4 GHz 3Dアンテナ
・インターフェース:
・タッチセンサ
・SD/SDIO/MMCホストコントローラ
・SPI
・SDIO/SPIスレーブコントローラ
・EMAC
・モータPWM
・LED PWM
・UART
・I2C
・I2S
・GPIO
・パルスカウンタ
・23 x IOピン
・G0/G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11/G12/G13/G14/G15/G39/G40/G41/G42/G43/G44/G46
・I/Oピッチ: 1.27 mm
・LCD FPCピッチ:0.5 mm(12または8ピン)
・動作温度:0〜40℃
・寸法:26 x 18.0 x 4.7 mm
・重量:3.1 g
注意
・G0とG46 はブートモード設定用ストラッピングピンです。G0 はプルアップ、G46 は内部でプルダウンされています。
・起動前にG46をHighにしない でください。チップが起動できない場合があります。詳細はESP32-S3データシートをご覧ください。
・TFTディスプレイ用のSPIインターフェースはモジュール背面に予約されています。8ピンまたは12ピンFPC コネクタが使用できます。
内容物
・1 x Stamp-S3A PIN1.27
・1 x ピンステッカー
