M5STACK M5STACK-M145
【10693】M5Stack QRコードスキャナモジュール 13.2

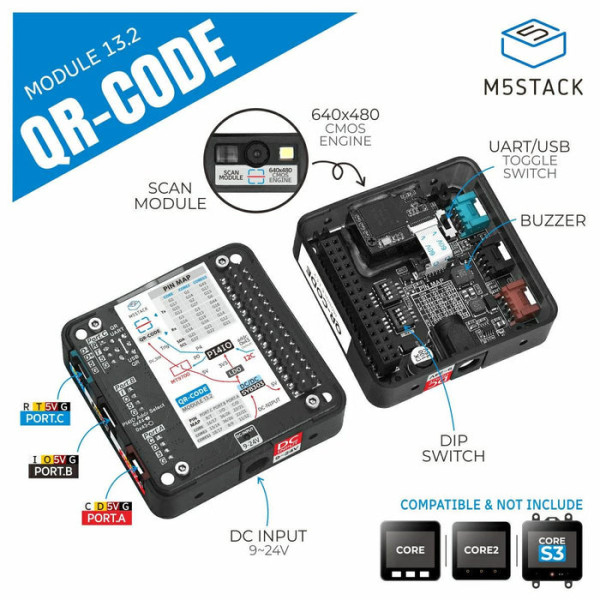

解像度640 x 480のCMOSセンサが搭載された1D / 2Dバーコードスキャナです。USB(仮想シリアル/ HID キーボード / HID-POS)またはUARTで外部機器と接続します。照明用LED及び照準用LEDと音声通知用ブザーが搭載されています。
※ USB接続には、別売 Grove to USB-C コネクタ等が必要です。
特徴
・2Dコード 3種、1Dコード 14種に対応
・USB / UART をトグルスイッチで切替可能
・読取り音用ブザー搭載
・照明用白色LEDと照準用赤色LEDを搭載
・高解像度イメージング、フォーカス・照準機能
・スキャントリガーモードを複数搭載(自動、連続、モーションセンシング、パルス など)
・DC 9 〜 24 Vの電源入力に対応(5.5 x 2.1 mm、センタープラス)
・開発プラットフォーム:Arduino、UiFlow2
仕様
・センサ:640 x 480 CMOS
・対応 2D コード:PDF417、QR Code、Data Matrix
・対応 1D コード:Code11、Code39、Code93、Code128、EAN-13、EAN-8、UPC-A、UPC-E、Codabar、Interleaved 2 of 5、Matrix 2 of 5、Industrial 2 of 5、MSI、GS1 Databar
・被写界深度:50 〜 160 mm
・読取り精度:5 mil以上
・印刷コントラスト:20%以上
・走査角:ピッチ ±55°、スキュー ±55°
・通信インターフェース:USB または UART(別売 Grove to USB-C コネクタ経由でPCにUSB接続可能)
・拡張インターフェース:Grove ポート 3基(PORT.A / PORT.B / PORT.C)
・HY2.0-4P 配列:
・PORT.A:GND、5 V、I2C_SDA、I2C_SCL
・PORT.B:GND、5 V、OUT、IN
・PORT.C:GND、5 V、UART_TX / QR_USB / DP+(SW)、UART_RX / QR_USB / DM-(SW)
・IO 拡張チップ:PI4IOE5V6408(I2Cアドレス 0x43 既定/0x44)
・DIP スイッチ:ホストとなる機種に合わせUARTピンを選択可能
・DC 電源入力:9〜24 V、5.5 × 2.1 mm、センタープラス/外側マイナス
・動作電流(Core2 接続時の参考値):
・DC 5 V:モジュール OFF 74.42 mA(5.04 V)、ON 255.84 mA(5.09 V)
・DC 9 V:モジュール OFF 98.93 mA(9.09 V)、ON 153.44 mA(9.10 V)
・DC 12 V:モジュール OFF 79.96 mA(10.49 V)、ON 124.54 mA(10.38 V)
・外形寸法:54.0 mm x 54.0 mm x 19.7 mm
・製品重量:22.9 g
※ USB接続には、別売 Grove to USB-C コネクタ等が必要です。
特徴
・2Dコード 3種、1Dコード 14種に対応
・USB / UART をトグルスイッチで切替可能
・読取り音用ブザー搭載
・照明用白色LEDと照準用赤色LEDを搭載
・高解像度イメージング、フォーカス・照準機能
・スキャントリガーモードを複数搭載(自動、連続、モーションセンシング、パルス など)
・DC 9 〜 24 Vの電源入力に対応(5.5 x 2.1 mm、センタープラス)
・開発プラットフォーム:Arduino、UiFlow2
仕様
・センサ:640 x 480 CMOS
・対応 2D コード:PDF417、QR Code、Data Matrix
・対応 1D コード:Code11、Code39、Code93、Code128、EAN-13、EAN-8、UPC-A、UPC-E、Codabar、Interleaved 2 of 5、Matrix 2 of 5、Industrial 2 of 5、MSI、GS1 Databar
・被写界深度:50 〜 160 mm
・読取り精度:5 mil以上
・印刷コントラスト:20%以上
・走査角:ピッチ ±55°、スキュー ±55°
・通信インターフェース:USB または UART(別売 Grove to USB-C コネクタ経由でPCにUSB接続可能)
・拡張インターフェース:Grove ポート 3基(PORT.A / PORT.B / PORT.C)
・HY2.0-4P 配列:
・PORT.A:GND、5 V、I2C_SDA、I2C_SCL
・PORT.B:GND、5 V、OUT、IN
・PORT.C:GND、5 V、UART_TX / QR_USB / DP+(SW)、UART_RX / QR_USB / DM-(SW)
・IO 拡張チップ:PI4IOE5V6408(I2Cアドレス 0x43 既定/0x44)
・DIP スイッチ:ホストとなる機種に合わせUARTピンを選択可能
・DC 電源入力:9〜24 V、5.5 × 2.1 mm、センタープラス/外側マイナス
・動作電流(Core2 接続時の参考値):
・DC 5 V:モジュール OFF 74.42 mA(5.04 V)、ON 255.84 mA(5.09 V)
・DC 9 V:モジュール OFF 98.93 mA(9.09 V)、ON 153.44 mA(9.10 V)
・DC 12 V:モジュール OFF 79.96 mA(10.49 V)、ON 124.54 mA(10.38 V)
・外形寸法:54.0 mm x 54.0 mm x 19.7 mm
・製品重量:22.9 g
