M5STACK M5STACK-U200

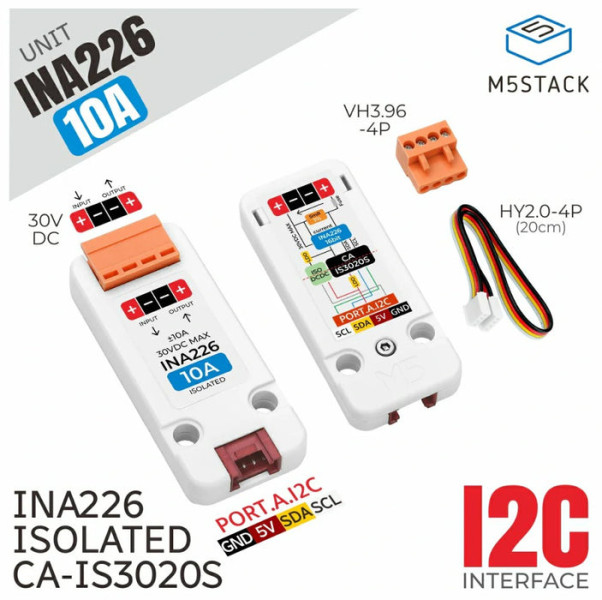

【10735】M5Stack INA226 電流電圧測定ユニット(絶縁型・±10Aレンジ)
DC 0～30 V・最大10 Aの測定に適した高精度測定ユニットで、被測定回路とは電気的に絶縁されています。各種マイコンとI2Cで接続し、電圧・電流・電力を測定できます。電流は双方向対応なのでバッテリーや電源の管理に向いています。電流範囲超過時に自動溶断する自己復帰型ヒューズが搭載され、機器・人員の安全を効果的に確保することができます。
特徴
・16 bit高精度A/Dコンバータ
・DC電流・電圧・電力の測定が可能
・電流レンジは±10 A (±1 AのINA226 電力測定ユニット(絶縁型・±1 Aレンジ)もございます)
・入力電圧範囲がDC 0～30 Vと広範囲(※ 負電圧は測定できません)
・I2Cインターフェースにより各種マイコンに接続可
・回路電源及び信号線は絶縁されています
・Arduino、UIFlow2での開発に対応
仕様
・電力測定IC:INA226(高精度双方向電流 / 電圧 / 電力モニタIC)
・シャント抵抗:5 mΩ
・電圧測定範囲:DC 0～30 V
・電流測定範囲:±10 A(双方向)
・電流測定分解能:0.32 mA
・ホストインターフェース:I2C(HY2.0-4Pコネクタ)
・I2Cアドレス:0x41
・測定回路消費電流:16.55 mA(DC5 V給電時)
・外形寸法:58 x 24 x 10.2 mm
内容物
・1 x INA226 電流電圧測定ユニット(絶縁型・±10 Aレンジ) 本体
・1 x HY2.0-4Pケーブル
・1 x VH3.96-4Pターミナルブロック
特徴
・16 bit高精度A/Dコンバータ
・DC電流・電圧・電力の測定が可能
・電流レンジは±10 A (±1 AのINA226 電力測定ユニット(絶縁型・±1 Aレンジ)もございます)
・入力電圧範囲がDC 0～30 Vと広範囲(※ 負電圧は測定できません)
・I2Cインターフェースにより各種マイコンに接続可
・回路電源及び信号線は絶縁されています
・Arduino、UIFlow2での開発に対応
仕様
・電力測定IC:INA226(高精度双方向電流 / 電圧 / 電力モニタIC)
・シャント抵抗:5 mΩ
・電圧測定範囲:DC 0～30 V
・電流測定範囲:±10 A(双方向)
・電流測定分解能:0.32 mA
・ホストインターフェース:I2C(HY2.0-4Pコネクタ)
・I2Cアドレス:0x41
・測定回路消費電流:16.55 mA(DC5 V給電時)
・外形寸法:58 x 24 x 10.2 mm
内容物
・1 x INA226 電流電圧測定ユニット(絶縁型・±10 Aレンジ) 本体
・1 x HY2.0-4Pケーブル
・1 x VH3.96-4Pターミナルブロック
