2020年7月30日販売分より、スピーカーシステムへの負荷を軽減するため、搭載アンプへの入力電圧を5 V→3.3 Vに変更したモデルを出荷しています。それにより初期出荷モデルより音量が下がっています。
----

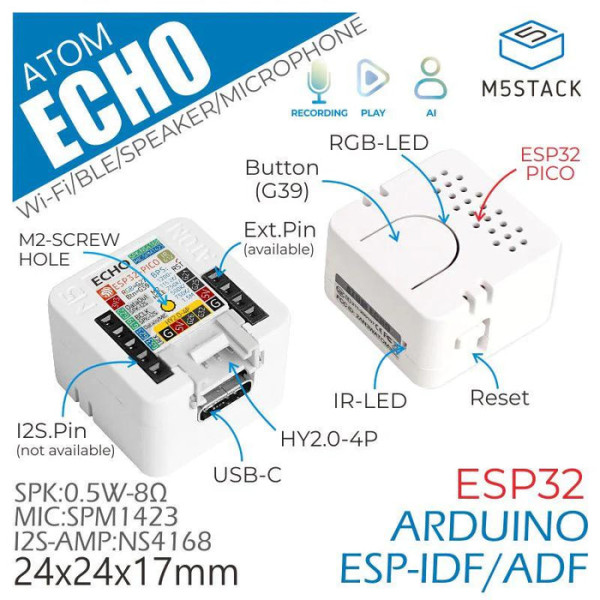

ATOMシリーズをベースに設計されたプログラマブルなスマートスピーカーモジュールです。サイズはわずか 24 x 24 x 17mmです。
スマートフォンやタブレットを使って、ESP32のBluetoothによる音楽再生が可能です。AWSやGoogle Cloudのようなクラウドプラットフォームにアクセスし、内蔵されているマイクとスピーカーを使い、スマートスピーカーの様な機能を作成することもできます。また、上部にはフルカラーLEDも搭載されていて、接続状況などを表示することができます。
ATOMシリーズと同じ様に、六つのGPIO(内四つはスピーカー、マイクと接続済み)、ボタン、赤外線LED、Grove互換コネクタを備えています。G21/G25は汎用I/O専用で、I2CやUARTには対応していません。裏面には基板取り付け用のM2ネジ穴が一つあります。
＜del＞工場出荷時にはBluetoothスピーカーとしてのファームウェアが書き込まれています。オーディオデータ転送にはA2DPプロトコル(着信は非サポート)を使います。電源を入れるとLEDは赤に点灯し、Bluetoohデバイスと接続が確立すると緑に点灯します。切断されると赤色に戻ります。＜/del＞
注意:
現在、工場出荷時にBluetoothスピーカーとして機能するファームウェアは書き込まれていません。試される方は＜a href="https://docs.m5stack.com/en/guide/smart_home/m5atomecho/bluetooth_audio" target="_blank"＞こちら＜/a＞を参考に書き込んでください。また、本製品内蔵のスピーカーでの長時間の連続再生は推奨されていません。低周波や重低音の音楽はスピーカーの負荷が大きく、機能が低下する恐れがあるため、長時間再生しないでください。
＜a href="https://twitter.com/M5Stack/status/1271289152009453569" target="_blank"＞https://twitter.com/M5Stack/...＜/a＞
仕様
・USB:Type-C
・SoC:ESP-PICO-D4
・240 MHz
・デュアルコア
・BLE 4.0、A2DP対応
・2.4 GHz WiFi IEEE 802.11b/g/n
・フラッシュメモリ:4 MB
・RGB LED:SK6812
・スピーカー:0.5 W /NS4168 I2S
・マイク:SPM1423 PDM
・インターフェース
・1x IR LED
・1x プログラマブルボタン
・1x リセットボタン
・6x GPIOピン(内4ピンはスピーカー・マイクと接続済み)
・1x Grove互換コネクタ
・サイズ:24 x 24 x 17 mm
・重量:10 g
・ケース素材:プラスチック(PC)
インターフェースピンマップ
・G22:DataOut
・G19:BCLK
・G23:DataIn
・G33:LRCK
・G27:フルカラーLED
・G39:ボタン
G19 / G22 / G23 / G33 はスピーカー・マイクに接続されているため、GPIOとして使用すると破損することがあります。
内容物
・1x ATOM Echo
※ケーブルは含まれておりませんので注意してください。
資料
・＜a href="https://docs.m5stack.com/#/en/quick_start/atom/atom_echo_quick_start" target="_blank"＞クイックスタート＜/a＞
・＜a href="https://docs.m5stack.com/#/en/atom/atomecho" target="_blank"＞製造元ドキュメントページ＜/a＞
・＜a href="https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/docs/datasheet/core/SPM1423HM4H-B_datasheet_en.pdf" target="_blank"＞SPM1423データシート＜/a＞
・＜a href="https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/docs/datasheet/core/esp32-pico-d4_datasheet_en.pdf" target="_blank"＞ESP32-PICO-D4データシート＜/a＞
・＜a href="https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Core/Atom/AtomEcho/Factory_BT_SPEAKER_Firmware" target="_blank"＞工場出荷時ファームウェア＜/a＞
・Arduino サンプルコード
・＜a href="https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Core/Atom/AtomEcho/Arduino/Factory_Test" target="_blank"＞FactoryTest＜/a＞
・＜a href="https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Core/Atom/AtomEcho/Arduino/Repeater" target="_blank"＞Recoder&Replay＜/a＞
・＜a href="https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Core/Atom/AtomEcho/Arduino/StreamHttpClient_ECHO" target="_blank"＞StreamHttpMP3＜/a＞
・＜a href="http://pages.switch-science.com/m5monthlyupdate/202006extra/" target="_blank"＞M5Stackマンスリーアップデート 2020年6月【号外】＜/a＞
販売元小売価格: 13.50 ドル(税込)
販売元商品ページ: ＜a href="https://shop.m5stack.com/collections/m5-controllers/products/atom-echo-smart-speaker-dev-kit" rel="“noopener”" target="“_blank”"＞ATOM Echo Smart Speaker Dev Kit＜/a＞
