M5STACK　M5STACK-K016-P

【6470】M5StickC Plus

2023-12-13、 後継機となるM5StickC Plus2の取り扱いを開始しています。
2024-7-26、 在庫限りから通常販売へ変更しました。
----

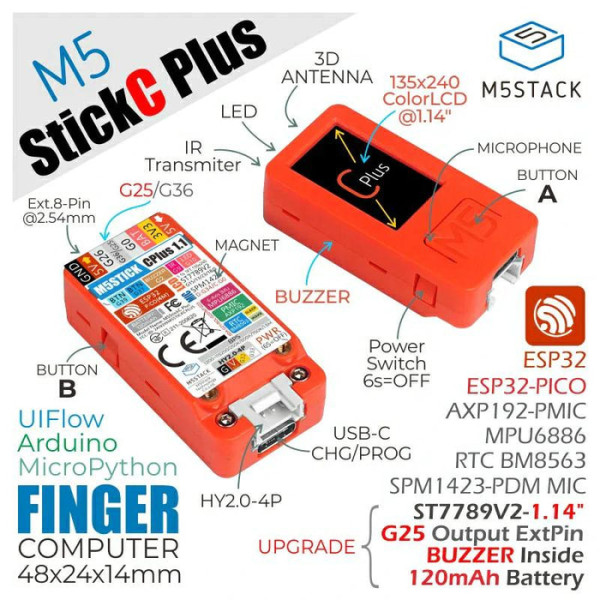

M5StickC Plusは、M5StickCを大画面(18.7%拡大)にしたアップグレード製品です。ESP32-PICO-D4を搭載し、BluetoothとWi-Fi通信が可能です。
コンパクトなボディに、赤外線、RTC、マイクロフォン、LED、IMU、ボタン、PMICなど、豊富なハードウェアが内蔵されています。
また、M5Stick用のHATやUnitファミリ製品が利用可能です。
StickCからの主な変更点(カッコ内はStickC)
※左が本製品、右がStickC
・LCD:1.14 インチ(0.96 インチ)
・解像度:135x 240(80 x 160)
・バッテリ容量:120 mAh(80または95 mAh)
・ブザーを追加
・USB Type-Cケーブルが付属しません
＜h2＞製品特徴＜/h2＞
・ESP32ベースでBluetooth 4.0とWi-Fiが利用可能
・インターフェース
・ボタン x 2
・ブザー
・IR送信機
・赤色LED
・マイクロフォン
・6軸IMU
・RTC
・PMIC(バッテリ管理IC)
・1.14 インチ 135x 240 LCD
・120mAh バッテリー内蔵
・機能拡張が可能なGrove互換ソケット
・開発プラットフォーム:＜a href="http://flow.m5stack.com" target="_blank"＞UIFlow＜/a＞、＜a href="http://micropython.org/" target="_blank"＞MicroPython＜/a＞、＜a href="http://www.arduino.cc" target="_blank"＞Arduino＜/a＞
＜h2＞仕様＜/h2＞
＜table＞
＜tbody＞＜tr＞
＜td＞リソース＜/td＞
＜td＞パラメータ＜/td＞
＜/tr＞
＜tr＞
＜td＞ESP32＜/td＞
＜td＞240 MHzデュアルコア、600 DMIPS、
520 KB SRAM、Wi-Fi、デュアルモードBluetooth＜/td＞
＜/tr＞
＜tr＞
＜td＞フラッシュメモリ＜/td＞
＜td＞4 MB＜/td＞
＜/tr＞
＜tr＞
＜td＞電源入力＜/td＞
＜td＞5 V@500 mA＜/td＞
＜/tr＞
＜tr＞
＜td＞ポート＜/td＞
＜td＞USB Type-C x 1、GROVE互換(I2C + I/O + UART)x 1＜/td＞
＜/tr＞
＜tr＞
＜td＞LCDスクリーン＜/td＞
＜td＞1.14 インチ、 135*240 カラーTFT LCD、ST7789v2＜/td＞
＜/tr＞
＜tr＞
＜td＞ボタン＜/td＞
＜td＞カスタムボタン x 2 ＜/td＞
＜/tr＞
＜tr＞
＜td＞LED＜/td＞
＜td＞赤色LED＜/td＞
＜/tr＞
＜tr＞
＜td＞IMU＜/td＞
＜td＞MPU6886＜/td＞
＜/tr＞
＜tr＞
＜td＞IR＜/td＞
＜td＞赤外線送信機＜/td＞
＜/tr＞
＜tr＞
＜td＞マイクロフォン＜/td＞
＜td＞SPM1423＜/td＞
＜/tr＞
＜tr＞
＜td＞RTC＜/td＞
＜td＞BM8563＜/td＞
＜/tr＞
＜tr＞
＜td＞PMIC(電源管理)＜/td＞
＜td＞AXP192＜/td＞
＜/tr＞
＜tr＞
＜td＞バッテリ＜/td＞
＜td＞120 mAh @ 3.7 V＜/td＞
＜/tr＞
＜tr＞
＜td＞アンテナ＜/td＞
＜td＞2.4 GHz 3D アンテナ＜/td＞
＜/tr＞
＜tr＞
＜td＞ピンポート＜/td＞
＜td＞G0、G25/G36、G26、G32、G33＜/td＞
＜/tr＞
＜tr＞
＜td＞動作温度＜/td＞
＜td＞0℃～ 60℃＜/td＞
＜/tr＞
＜tr＞
＜td＞正味重量＜/td＞
＜td＞15 g＜/td＞
＜/tr＞
＜tr＞
＜td＞総重量＜/td＞
＜td＞21 g＜/td＞
＜/tr＞
＜tr＞
＜td＞寸法＜/td＞
＜td＞48.2 x 25.5 x 13.7 mm＜/td＞
＜/tr＞
＜tr＞
＜td＞パッケージ寸法＜/td＞
＜td＞65 x 27 x 15 mm＜/td＞
＜/tr＞
＜tr＞
＜td＞ケース素材＜/td＞
＜td＞プラスティック(PC)＜/td＞
＜/tr＞
＜/tbody＞＜/table＞
＜h2＞内容物＜/h2＞
・1 x M5StickC Plus
＜h2＞想定アプリケーション＜/h2＞
・IoT端末コントローラ
・ウェアラブルデバイス
・STEM教育製品
・DIY工作
＜h3＞電源スイッチ操作について＜/h3＞
・電源オン :電源ボタンを2秒間押す
・電源オフ :電源ボタンを6秒間押す
＜h2＞注意点＜/h2＞
・M5StickC Plusが対応するボーレートは、 1200～115200、250 K、500 K、750 K、1500 Kです。
・G36/G25は同じポートを利用しています。片方のピンを利用しているとき、もう片方のピンはフローティング入力(プルアップもプルダウンもしない状態)にしておいてください。例えば、G36ピンをADCの入力として使っている場合、G25ピンはフローティングにしてください。
＜pre＞＜code class="language-Arduino"＞setup()
{
M5.begin();
pinMode(36, INPUT);
gpio_pulldown_dis(GPIO_NUM_25);
gpio_pullup_dis(GPIO_NUM_25);
}
＜/code＞＜/pre＞
・Arduino IDEの留意事項:LCDなどハードウェアの違いから既存のM5StickC用ライブラリはお使いいただけません。 ＜a href="https://docs.m5stack.com/#/en/arduino/arduino_development?id=for-m5stickc-plus-1" target="_blank"＞M5StickC Plus用ライブラリをダウンロード＜/a＞して、ヘッダファイルをM5StickCPlus.hに書き換えてコンパイルするなど、適時変更を行ってください。
＜iframe height="253" src="https://drive.google.com/file/d/1A3n83WXqGKCnGhJ1_EmLWOXHP2aXLDe5/preview" width="450"＞＜/iframe＞
＜h2＞資料＜/h2＞
・＜a href="https://docs.m5stack.com/en/core/m5stickc_plus" target="_blank"＞製造元ドキュメント＜/a＞
・＜a href="https://docs.m5stack.com/en/quick_start/m5stickc_plus/arduino" target="_blank"＞Arduinoチュートリアル＜/a＞
・データシート
・＜a href="https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/docs/datasheet/core/esp32-pico-d4_datasheet_en.pdf" target="_blank"＞ESP32-PICO＜/a＞
・＜a href="https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/docs/datasheet/core/ST7789V.pdf" target="_blank"＞ST7789＜/a＞
・＜a href="https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/docs/datasheet/core/BM8563_V1.1_cn.pdf" target="_blank"＞BM8563＜/a＞
・＜a href="https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/docs/datasheet/core/MPU-6886-000193%2Bv1.1_GHIC_en.pdf" target="_blank"＞MPU6886＜/a＞
・＜a href="https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/docs/datasheet/core/AXP192_datasheet_en.pdf" target="_blank"＞AXP192＜/a＞
・＜a href="https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/docs/datasheet/core/SPM1423HM4H-B_datasheet_en.pdf" target="_blank"＞SPM1423＜/a＞
・＜a href="https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/docs/schematic/Core/M5StickC_Plus/StickC_Plus_20200616.pdf" target="_blank"＞回路図(PDF)＜/a＞
・＜a href="https://github.com/m5stack/M5StickC-Plus/tree/master/examples/FactoryTest" target="_blank"＞工場テストサンプルスケッチ(Arduino)＜/a＞
・＜a href="https://github.com/m5stack/M5StickC-Plus/tree/master/examples" target="_blank"＞Arduinoライブラリ＜/a＞
販売元小売価格: 19.95 ドル(税込)
販売元商品ページ: ＜a href="https://shop.m5stack.com/collections/m5-controllers/products/m5stickc-plus-esp32-pico-mini-iot-development-kit" rel="“noopener”" target="“_blank”"＞M5StickC Plus ESP32-PICO Mini IoT Development Kit＜/a＞

秋葉原本店取扱フロア:3階M5コーナー棚番号②3列目
