M5STACK　M5STACK-U082-X

【6742】ESP32 PSRAM Timer Camera X (OV3660)

ESP32チップと8 MB PSRAMを統合したタイマー撮影機能付きカメラモジュールです。3メガピクセルカメラ(OV3660)は視野角66.5°、最高解像度は2048 x 1536で、140 mAhバッテリーとステータス表示LEDが内蔵され、超低消費電力設計です。
LEDの下にはリセットボタンを搭載。RTC(BM8563)により、スリープと起動のタイミングを調整可能です。スタンバイ時の電流はわずか2 μAで、1時間に1枚のタイマー撮影をオンにしても、バッテリーは1ヶ月以上連続で動作します。モジュールはWi-Fi画像転送とUSBポートでのデバックに対応しています。底面にあるHY2.0-4P Grove互換ポート出力により、他の周辺機器に接続が可能です。また、M5Burner書き込みファームウェアを通じて、本製品をCamera-Toolで直接設定でき、データはUIFlowで処理できます。
製品特徴
・ESP32ベースの設計
・Wi-Fi画像転送
・タイマーでのスリープ/ウェイクアップ機能
・ステータスインジケーター
・超低消費電力設計
・140 mAhバッテリー内蔵
・プログラミングプラットフォーム:ESP-IDF/Arduino/UIFlow

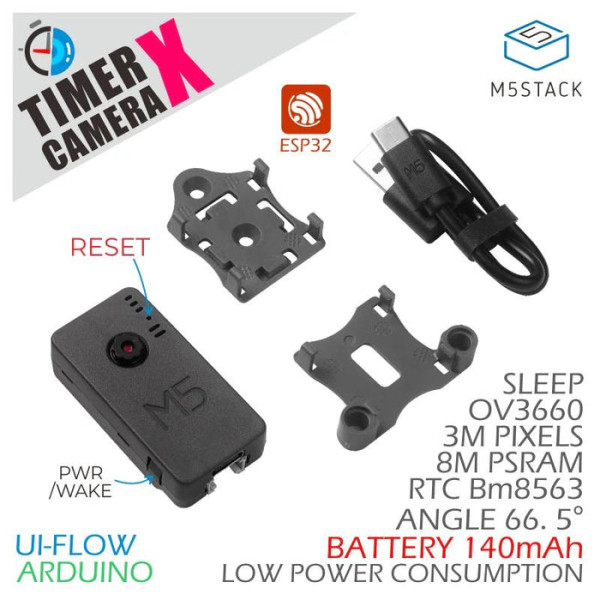

内容物
・1 x Timer Camera X
・1 x LEGO互換アダプタ
・1 x Wall-1515(壁取付アタッチメント)
・1 x Type-C USBケーブル(20 cm)
用途
・定期的な写真撮影
・リモートビデオモニター
仕様
＜table＞
＜tbody＞＜tr＞
＜th width="50%"＞リソース＜/th＞
＜th＞パラメータ＜/th＞
＜/tr＞
＜tr＞
＜td＞PSRAM＜/td＞
＜td＞8 MB＜/td＞
＜/tr＞
＜tr＞
＜td＞フラッシュメモリ＜/td＞
＜td＞4 MB＜/td＞
＜/tr＞
＜tr＞
＜td＞イメージセンサ＜/td＞
＜td＞OV3660＜/td＞
＜/tr＞
＜tr＞
＜td＞最大画素数＜/td＞
＜td＞3 Mピクセル＜/td＞
＜/tr＞
＜tr＞
＜td valign="top"＞出力フォーマット＜/td＞
＜td＞8/10ビット RAW、RGB、YCbCr出力、圧縮対応
＜/td＞
＜/tr＞
＜tr＞
＜td valign="top"＞最大画像転送レート＜/td＞
＜td＞2040 x 1536: 15 fps
1080 p: 20 fps
720 p: 45 fps
XGA(1024x768): 45 fps
VGA(640x480): 60 fps
QVGA(320x240):120 fps＜/td＞
＜/tr＞
＜tr＞
＜td＞視野角＜/td＞
＜td＞66.5°＜/td＞
＜/tr＞
＜tr＞
＜td＞バッテリ＜/td＞
＜td＞140 mAh＜/td＞
＜/tr＞
＜tr＞
＜td＞正味重量＜/td＞
＜td＞15 g＜/td＞
＜/tr＞
＜tr＞
＜td＞総重量＜/td＞
＜td＞39 g＜/td＞
＜/tr＞
＜tr＞
＜td＞製品寸法＜/td＞
＜td＞48 * 24 * 15 mm＜/td＞
＜/tr＞
＜tr＞
＜td＞包装寸法＜/td＞
＜td＞75 * 45 * 30 mm＜/td＞
＜/tr＞
＜/tbody＞＜/table＞
ピン配置
カメラインターフェースピン配置
＜table＞
＜tbody＞＜tr＞
＜th width="50%"＞インターフェース＜/th＞
＜th＞カメラピン＜/th＞
＜th＞TimerCamera＜/th＞
＜/tr＞
＜tr＞
＜td＞SCCBクロック＜/td＞
＜td＞SIOC＜/td＞
＜td＞IO23＜/td＞
＜/tr＞
＜tr＞
＜td＞SCCBデータ＜/td＞
＜td＞SIOD＜/td＞
＜td＞IO25＜/td＞
＜/tr＞
＜tr＞
＜td＞システムクロック＜/td＞
＜td＞ XCLK＜/td＞
＜td＞ IO27＜/td＞
＜/tr＞
＜tr＞
＜td＞垂直同期＜/td＞
＜td＞VSYNC＜/td＞
＜td＞ IO22＜/td＞
＜/tr＞
＜tr＞
＜td＞水平基準＜/td＞
＜td＞HREF＜/td＞
＜td＞ IO26＜/td＞
＜/tr＞
＜tr＞
＜td＞ピクセルクロック＜/td＞
＜td＞PCLK＜/td＞
＜td＞ IO21＜/td＞
＜/tr＞
＜tr＞
＜td＞ピクセルデータビット0＜/td＞
＜td＞ D0＜/td＞
＜td＞ IO32＜/td＞
＜/tr＞
＜tr＞
＜td＞ピクセルデータビット 1＜/td＞
＜td＞D1＜/td＞
＜td＞ IO35＜/td＞
＜/tr＞
＜tr＞
＜td＞ピクセルデータビット 2＜/td＞
＜td＞ D2＜/td＞
＜td＞ IO34＜/td＞
＜/tr＞
＜tr＞
＜td＞ピクセルデータビット 3＜/td＞
＜td＞ D3＜/td＞
＜td＞ IO5＜/td＞
＜/tr＞
＜tr＞
＜td＞ピクセルデータビット 4＜/td＞
＜td＞ D4＜/td＞
＜td＞ IO39＜/td＞
＜/tr＞
＜tr＞
＜td＞ピクセルデータビット 5＜/td＞
＜td＞ D5＜/td＞
＜td＞ IO18＜/td＞
＜/tr＞
＜tr＞
＜td＞ピクセルデータビット 6＜/td＞
＜td＞ D6＜/td＞
＜td＞ IO36＜/td＞
＜/tr＞
＜tr＞
＜td＞ピクセルデータビット 7＜/td＞
＜td＞ D7＜/td＞
＜td＞ IO19＜/td＞
＜/tr＞
＜tr＞
＜td＞カメラリセット＜/td＞
＜td＞ RESET＜/td＞
＜td＞ IO15＜/td＞
＜/tr＞
＜tr＞
＜td＞カメラ電源ダウン＜/td＞
＜td＞ PWDN＜/td＞
＜td＞ -1＜/td＞
＜/tr＞
＜tr＞
＜td＞電源3.3 V＜/td＞
＜td＞ 3V3＜/td＞
＜td＞ 3V3＜/td＞
＜/tr＞
＜tr＞
＜td＞グランド＜/td＞
＜td＞ GND＜/td＞
＜td＞ GND＜/td＞
＜/tr＞
＜/tbody＞＜/table＞
GROVEインターフェース
＜table＞
＜tbody＞＜tr＞
＜th width="50%"＞Grove＜/th＞
＜th＞TimerCamera＜/th＞
＜/tr＞
＜tr＞
＜td＞SCL＜/td＞
＜td＞ IO13＜/td＞
＜/tr＞
＜tr＞
＜td＞SDA＜/td＞
＜td＞ IO4＜/td＞
＜/tr＞
＜tr＞
＜td＞5 V＜/td＞
＜td＞ 5 V＜/td＞
＜/tr＞
＜tr＞
＜td＞GND＜/td＞
＜td＞ GND＜/td＞
＜/tr＞
＜/tbody＞＜/table＞
LED インターフェース
＜table＞
＜tbody＞＜tr＞
＜th width="50%"＞LED＜/th＞
＜th＞TimerCamera＜/th＞
＜/tr＞
＜tr＞
＜td＞LED_Pin＜/td＞
＜td＞ IO2＜/td＞
＜/tr＞
＜/tbody＞＜/table＞
BAT インターフェース
＜table＞
＜tbody＞＜tr＞
＜th width="50%"＞BAT＜/th＞
＜th＞TimerCamera＜/th＞
＜/tr＞
＜tr＞
＜td＞BAT_ADC_Pin＜/td＞
＜td＞IO33＜/td＞
＜/tr＞
＜/tbody＞＜/table＞
資料
・＜a href="https://docs.m5stack.com/#/en/unit/timercam_x" target="_blank"＞製造元ドキュメント＜/a＞
・データシート
・＜a href="https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/docs/datasheet/core/esp32_datasheet_en.pdf" target="_blank"＞ESP32＜/a＞
・＜a href="https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/docs/datasheet/unit/OV3660_CSP3_DS_1.3_sida.pdf" target="_blank"＞OV3660＜/a＞
・チュートリアル
・
＜a href="https://docs.m5stack.com/#/en/quick_start/timer_cam/quick_start_cameratool" target="_blank"＞Camera-Tool＜/a＞
・＜a href="https://docs.m5stack.com/#/en/quick_start/timer_cam/quick_start_uiflow" target="_blank"＞UIFlow＜/a＞
・EasyLoader(ダウンロード)
・＜a href="https://m5stack.oss-cn-shenzhen.aliyuncs.com/EasyLoader/Windows/TIMECAM/EasyLoader_TimerCamera_AP.exe" target="_blank"＞Windows＜/a＞
・＜a href="https://m5stack.oss-cn-shenzhen.aliyuncs.com/EasyLoader/MacOS/TIMECAM/EasyLoader_TimerCamera_AP.dmg" target="_blank"＞MacOS＜/a＞
・＜a href="https://github.com/m5stack/TimerCam-arduino" target="_blank"＞TimerCamera X-Arduinoサンプル＜/a＞
・＜a href="https://github.com/m5stack/TimerCam-idf" target="_blank"＞TimerCamera X ソースコード＜/a＞
・＜a href="https://m5stack.com/pages/download" target="_blank"＞M5Burner Firmware＜/a＞
＜video controls="" src="https://m5stack.oss-cn-shenzhen.aliyuncs.com/video/Product_example_video/Unit/timer_cameraX.mp4" width="320"＞＜/video＞
販売元小売価格: 14.50ドル(税抜)
販売元商品ページ: ＜a href="https://m5stack.com/products/esp32-psram-timer-camera-x-ov3660" rel="“noopener”" target="“_blank”"＞ESP32 PSRAM Timer Camera X (OV3660)＜/a＞

秋葉原本店取扱フロア:3階
