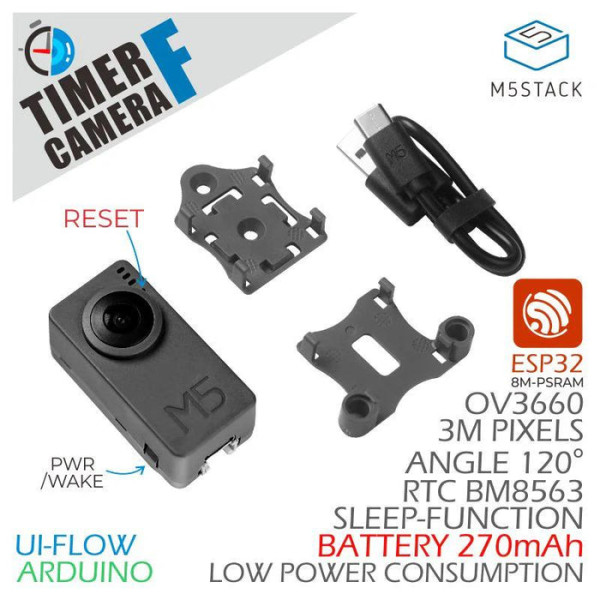

ESP32 PSRAM Timer Camera X (OV3660)の魚眼レンズバージョンです。
ESP32-D0WDQ6-V3をベースにし、8 MB PSRAM、4MBフラッシュを搭載した魚眼レンズモジュールカメラです。解像度3メガピクセルのカメラ(OV3660)は視野角120°、最大解像度2048 × 1536で、270 mAhバッテリーとステータス表示LEDを内蔵しており、超低消費電力設計です。
LEDの下にはリセットボタンを搭載。RTC(BM8563)により、スリープと起動のタイミングを調整可能です。スタンバイ時の電流はわずか2 μAで、1時間に1枚のタイマー撮影をオンにしても、1ヶ月以上連続で動作します。モジュールはWi-Fi画像転送とUSBポートでのデバックに対応しています。底面にあるHY2.0-4P Grove互換ポート出力により、他の周辺機器に接続が可能です。PC/スマホ写真撮影アプリ、タイマー撮影用のクラウド画像HTTPインターフェースなど多くのソフトウェアが提供されており、簡単に開発、使用できます。
注意
Timer Camera Fの消費電力管理の仕組みはCOREやStickCと異なります。ご使用の際にPWRボタンを2秒長押しすることで、電源オンになります。また、デバイスをシャットダウンする場合には、ソフトウェアAPIをお使いいただくか、PCB上のリセットボタンを押す必要があります。
製品特徴
・ESP32-D0WDQ6-V3ベースの設計
・Wi-Fi画像転送
・タイマーでのスリープ/ウェイクアップ機能
・ステータスインジケーター
・超低消費電力設計
・270 mAhバッテリー内蔵
・プログラミングプラットフォーム:ESP-IDF/Arduino/UIFlow
内容物
・1 x Timer Camera F
・1 x LEGOアダプタ
・1 x Wall-1515(壁取り付け用アタッチメント)
・1 x Type-C USB(20 cm)
画角の違い(通常レンズとの比較)
仕様
＜table＞
＜tbody＞＜tr＞
＜th＞リソース＜/th＞
＜th＞パラメータ＜/th＞
＜/tr＞
＜tr＞
＜td＞PSRAM＜/td＞
＜td＞8 MB＜/td＞
＜/tr＞
＜tr＞
＜td＞フラッシュメモリ＜/td＞
＜td＞4 MB＜/td＞
＜/tr＞
＜tr＞
＜td＞イメージセンサ＜/td＞
＜td＞OV3660＜/td＞
＜/tr＞
＜tr＞
＜td＞最大解像度＜/td＞
＜td＞3 MP＜/td＞
＜/tr＞
＜tr＞
＜td＞出力フォーマット＜/td＞
＜td＞8/10 bit RAW、RGB、YCbCr出力、圧縮対応＜/td＞
＜/tr＞
＜tr＞
＜td＞最大画像転送レート＜/td＞
＜td＞2040x1536:15 fps
1080p:20 fps
720p:45 fps
XGA(1024x768) :45 fps
VGA(640x480):60 fps
QVGA(320x240):120 fps＜/td＞
＜/tr＞
＜tr＞
＜td＞視野角＜/td＞
＜td＞120°＜/td＞
＜/tr＞
＜tr＞
＜td＞バッテリ＜/td＞
＜td＞270 mAh＜/td＞
＜/tr＞
＜tr＞
＜td＞正味重量＜/td＞
＜td＞21 g＜/td＞
＜/tr＞
＜tr＞
＜td＞総重量＜/td＞
＜td＞44 g＜/td＞
＜/tr＞
＜tr＞
＜td＞製品寸法＜/td＞
＜td＞48 × 24 × 22.6 mm＜/td＞
＜/tr＞
＜tr＞
＜td＞包装寸法＜/td＞
＜td＞75 × 45 × 30 mm＜/td＞
＜/tr＞
＜/tbody＞＜/table＞
資料
・＜a href="https://docs.m5stack.com/#/en/unit/timercam_f" target="_blank"＞製造元ドキュメント＜/a＞
・データシート
・＜a href="https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/docs/datasheet/core/esp32_datasheet_en.pdf" target="_blank"＞ESP32＜/a＞
・＜a href="https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/docs/datasheet/unit/OV3660_CSP3_DS_1.3_sida.pdf" target="_blank"＞OV3660＜/a＞
・チュートリアル
・＜a href="https://docs.m5stack.com/#/en/quick_start/timer_cam/quick_start_cameratool" target="_blank"＞Camera-Tool＜/a＞
・＜a href="https://docs.m5stack.com/#/en/quick_start/timer_cam/quick_start_uiflow" target="_blank"＞UIFlow＜/a＞
・＜a href="https://docs.m5stack.com/#/en/quick_start/timer_cam/quick_start_arduino" target="_blank"＞Arduino IDE＜/a＞
・＜a href="https://github.com/m5stack/TimerCam-arduino" target="_blank"＞Arduino IDEサンプルプログラム＜/a＞
・
＜a href="https://github.com/m5stack/TimerCam-idf" target="_blank"＞ESP-IDFサンプルプログラム＜/a＞
・＜a href="https://m5stack.com/pages/download" target="_blank"＞M5Burner Firmware＜/a＞
販売元小売価格: 19.95ドル(税別)
販売元商品ページ: ＜a href="https://m5stack.com/products/esp32-psram-timer-camera-fisheye-ov3660" rel="“noopener”" target="“_blank”"＞ESP32 PSRAM Timer Camera Fisheye (OV3660)＜/a＞
