M5STACK M5STACK-U131

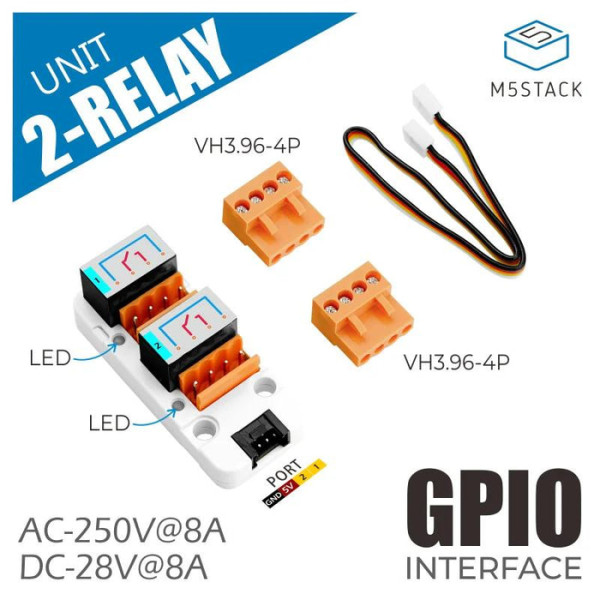

【7628】M5Stack用2チャンネルSPSTリレーユニット(1回路1接点)
家庭用電源制御や産業機器のON/OFFスイッチに最適な2チャンネルSPSTリレーユニットです。各リレーは、独立したIO制御とステータスインジケータLEDを採用しています。
I2Cを使用するM5Stack用4チャンネルリレーユニットとは違い、本商品はGPIOポート(PORT B)で直接リレーを制御します。
特徴
・2チャンネルリレー
・AC 250 V / DC 28 V @ 8 A
・状態表示 LED
内容物
・1 x 2リレーユニット
・1 x HY2.0-4P ケーブル(20 cm)
・2 x VH3.96-4P プラグターミナル
用途
・AC/DC 信号切り替え
・デジタル機器の入電/節電
仕様
＜table＞
＜tbody＞＜tr＞
＜/tr＞
＜tr＞
＜td＞最大オンオフ電圧＜/td＞
＜td＞AC 250 V/DC 28 V＜/td＞
＜/tr＞
＜tr＞
＜td＞定格電流＜/td＞
＜td＞8 A＜/td＞
＜/tr＞
＜tr＞
＜td＞コイル制御電圧＜/td＞
＜td＞DC 5 V＜/td＞
＜/tr＞
＜tr＞
＜td＞コイル消費電力＜/td＞
＜td＞5 V@154 mA＜/td＞
＜/tr＞
＜tr＞
＜td＞コイル動作時間＜/td＞
＜td＞≤ 8 ms＜/td＞
＜/tr＞
＜tr＞
＜td＞コイルリリース時間＜/td＞
＜td＞≤ 5 ms＜/td＞
＜/tr＞
＜tr＞
＜td＞接点形式＜/td＞
＜td＞ノーマリーオープン＜/td＞
＜/tr＞
＜tr＞
＜td＞接点材質＜/td＞
＜td＞AgSnO＜sub＞2＜/sub＞
＜/td＞
＜/tr＞
＜tr＞
＜td＞リレー表示＜/td＞
＜td＞青 x 2＜/td＞
＜/tr＞
＜tr＞
＜td＞正味重量＜/td＞
＜td＞20 g＜/td＞
＜/tr＞
＜tr＞
＜td＞総重量＜/td＞
＜td＞31 g＜/td＞
＜/tr＞
＜tr＞
＜td＞製品寸法＜/td＞
＜td＞56 * 24 * 19 mm＜/td＞
＜/tr＞
＜tr＞
＜td＞包装寸法＜/td＞
＜td＞93 * 138 mm＜/td＞
＜/tr＞
＜/tbody＞＜/table＞
資料
・＜a href="https://docs.m5stack.com/en/unit/2relay" target="_blank"＞製造元ドキュメント＜/a＞
販売元小売価格: 6.50ドル
販売元商品ページ: ＜a href="https://shop.m5stack.com/products/2-channel-spst-relay-unit" rel="“noopener”" target="“_blank”"＞2-Channel SPST Relay Unit＜/a＞
I2Cを使用するM5Stack用4チャンネルリレーユニットとは違い、本商品はGPIOポート(PORT B)で直接リレーを制御します。
特徴
・2チャンネルリレー
・AC 250 V / DC 28 V @ 8 A
・状態表示 LED
内容物
・1 x 2リレーユニット
・1 x HY2.0-4P ケーブル(20 cm)
・2 x VH3.96-4P プラグターミナル
用途
・AC/DC 信号切り替え
・デジタル機器の入電/節電
仕様
＜table＞
＜tbody＞＜tr＞
＜/tr＞
＜tr＞
＜td＞最大オンオフ電圧＜/td＞
＜td＞AC 250 V/DC 28 V＜/td＞
＜/tr＞
＜tr＞
＜td＞定格電流＜/td＞
＜td＞8 A＜/td＞
＜/tr＞
＜tr＞
＜td＞コイル制御電圧＜/td＞
＜td＞DC 5 V＜/td＞
＜/tr＞
＜tr＞
＜td＞コイル消費電力＜/td＞
＜td＞5 V@154 mA＜/td＞
＜/tr＞
＜tr＞
＜td＞コイル動作時間＜/td＞
＜td＞≤ 8 ms＜/td＞
＜/tr＞
＜tr＞
＜td＞コイルリリース時間＜/td＞
＜td＞≤ 5 ms＜/td＞
＜/tr＞
＜tr＞
＜td＞接点形式＜/td＞
＜td＞ノーマリーオープン＜/td＞
＜/tr＞
＜tr＞
＜td＞接点材質＜/td＞
＜td＞AgSnO＜sub＞2＜/sub＞
＜/td＞
＜/tr＞
＜tr＞
＜td＞リレー表示＜/td＞
＜td＞青 x 2＜/td＞
＜/tr＞
＜tr＞
＜td＞正味重量＜/td＞
＜td＞20 g＜/td＞
＜/tr＞
＜tr＞
＜td＞総重量＜/td＞
＜td＞31 g＜/td＞
＜/tr＞
＜tr＞
＜td＞製品寸法＜/td＞
＜td＞56 * 24 * 19 mm＜/td＞
＜/tr＞
＜tr＞
＜td＞包装寸法＜/td＞
＜td＞93 * 138 mm＜/td＞
＜/tr＞
＜/tbody＞＜/table＞
資料
・＜a href="https://docs.m5stack.com/en/unit/2relay" target="_blank"＞製造元ドキュメント＜/a＞
販売元小売価格: 6.50ドル
販売元商品ページ: ＜a href="https://shop.m5stack.com/products/2-channel-spst-relay-unit" rel="“noopener”" target="“_blank”"＞2-Channel SPST Relay Unit＜/a＞
秋葉原本店取扱フロア:3階M5コーナー棚番号⑥3列目
