M5STACK M5STACK-C123

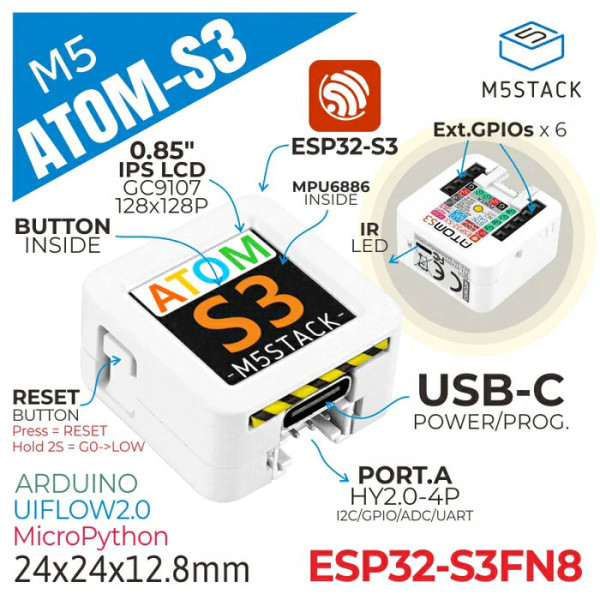

【8670】ATOMS3
ESP32-S3コントローラを搭載した小型の開発モジュールです。製品サイズはわずか24 x 24 mmで、さまざまな組み込みスマートデバイスアプリケーションに適しています。
8 MBフラッシュメモリ、0.85インチのIPS液晶、液晶底のボタン、6軸IMUセンサ(MPU6886)、Grove互換インターフェースなどを備えています。
液晶とIMUを搭載していない代わりに少し安価なATOMS3 Liteもあります。
＜h2＞特徴＜/h2＞
・ESP32-S3FN8ベース
・USBダウンロード機能搭載
・3 軸ジャイロスコープと 3 軸加速度センサを内蔵(MPU6886)
・プログラム可能なキースイッチ
・0.85インチ液晶画面
・赤外線発光機能
・拡張可能な入出力ピンとインターフェイス
・開発プラットフォーム:Arduino、UIFlow
＜h2＞仕様＜/h2＞
・MCU:ESP32-S3FN8
・DCDC:SY8089
・IMU:MPU6886
・LCD:N085-1212TBWIG06-C08
・解像度:128(H) x 128(V) RGB
・通信プロトコル:SPI
・動作温度:0°C ~ 40°C
・電源電圧:5 V
・電源供給:Type-C
・出力電圧:3.3 V
・IOインタフェース × 6:G5 / G6 / G7 / G8 / G38 / G39
・本体サイズ:24 mm × 24 mm × 13 mm
・パッケージサイズ:65 mm × 44. 5mm × 14 mm
・本体重量:6.8 g
・パッケージ重量:10.9 g
ファームウェアの書き込みについて
内蔵の緑色のLEDが点灯するまでリセットボタンを長押し(約2秒)してから離すと、デバイスはダウンロードモードになり、書き込み待機状態になります。
液晶のバックライトについて
液晶のバックライトの輝度調整をする場合、PWMの周波数は500 Hzがおすすめです。
8 MBフラッシュメモリ、0.85インチのIPS液晶、液晶底のボタン、6軸IMUセンサ(MPU6886)、Grove互換インターフェースなどを備えています。
液晶とIMUを搭載していない代わりに少し安価なATOMS3 Liteもあります。
＜h2＞特徴＜/h2＞
・ESP32-S3FN8ベース
・USBダウンロード機能搭載
・3 軸ジャイロスコープと 3 軸加速度センサを内蔵(MPU6886)
・プログラム可能なキースイッチ
・0.85インチ液晶画面
・赤外線発光機能
・拡張可能な入出力ピンとインターフェイス
・開発プラットフォーム:Arduino、UIFlow
＜h2＞仕様＜/h2＞
・MCU:ESP32-S3FN8
・DCDC:SY8089
・IMU:MPU6886
・LCD:N085-1212TBWIG06-C08
・解像度:128(H) x 128(V) RGB
・通信プロトコル:SPI
・動作温度:0°C ~ 40°C
・電源電圧:5 V
・電源供給:Type-C
・出力電圧:3.3 V
・IOインタフェース × 6:G5 / G6 / G7 / G8 / G38 / G39
・本体サイズ:24 mm × 24 mm × 13 mm
・パッケージサイズ:65 mm × 44. 5mm × 14 mm
・本体重量:6.8 g
・パッケージ重量:10.9 g
ファームウェアの書き込みについて
内蔵の緑色のLEDが点灯するまでリセットボタンを長押し(約2秒)してから離すと、デバイスはダウンロードモードになり、書き込み待機状態になります。
液晶のバックライトについて
液晶のバックライトの輝度調整をする場合、PWMの周波数は500 Hzがおすすめです。
