Adafruit ADA-6421

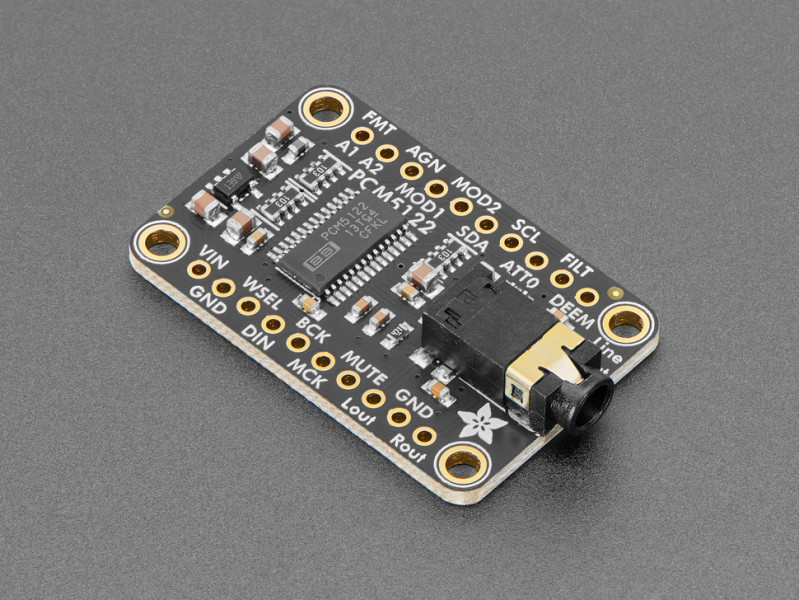

Adafruit PCM5122 I2S DAC(ラインレベル出力付き)
Adafruit PCM5122 I2S DACは高音質なステレオ音声を簡単に扱えるデジタル-アナログ変換モジュールです。
ESP32やRaspberry Piなどと接続して、I2Sオーディオ信号をラインレベル出力に変換できます。
このモジュールは、DIYオーディオプロジェクトやマイコンとの連携に最適です。音質重視の方や、柔軟な制御を求める開発者におすすめです。
■ 仕様
- 高音質ステレオ出力:112dBのSNR(信号対雑音比)と-93dBのTHD(全高調波歪率)で、クリアな音質を実現。
- 簡単な接続:MCLK(マスタークロック)不要で、I2S信号(BCLK、WSEL、DIN)を入力するだけで動作。
- 柔軟な設定:
- デフォルトはハードウェアモードで即使用可能。
- I2CまたはSPIによる詳細設定も可能(音量調整、ミュート、EQ、フィルターなど)。
- 対応フォーマット:I2S、Left-Justified、Right-Justified、TDM/DSPに対応。16〜32ビットのオーディオデータを自動認識。
- ラインレベル出力:3.5mmジャックまたはブレークアウトパッドから出力可能。ヘッドホン駆動には非対応(最低1kΩ負荷が必要)。
- 電源とロジック:3〜5V DCで動作。データラインは3.3Vロジック。
- DAC機能:最大384kHzサンプリングレート対応
- 自動パワーセーブモード搭載
- ソフトミュート&アナログミュート機能(120dBミュートSNR)
- サイズ:37.6mm × 22.8mm × 6.4mm
- 重量:3.6g
- フィルタリング切替(低遅延モード)
- デエンファシス(44.1kHz音源向け)
- ミュート機能(出力をグラウンドに)
- ゲイン調整(-6dB〜+15dB)
ESP32やRaspberry Piなどと接続して、I2Sオーディオ信号をラインレベル出力に変換できます。
このモジュールは、DIYオーディオプロジェクトやマイコンとの連携に最適です。音質重視の方や、柔軟な制御を求める開発者におすすめです。
■ 仕様
- 高音質ステレオ出力:112dBのSNR(信号対雑音比)と-93dBのTHD(全高調波歪率)で、クリアな音質を実現。
- 簡単な接続:MCLK(マスタークロック)不要で、I2S信号(BCLK、WSEL、DIN)を入力するだけで動作。
- 柔軟な設定:
- デフォルトはハードウェアモードで即使用可能。
- I2CまたはSPIによる詳細設定も可能(音量調整、ミュート、EQ、フィルターなど)。
- 対応フォーマット:I2S、Left-Justified、Right-Justified、TDM/DSPに対応。16〜32ビットのオーディオデータを自動認識。
- ラインレベル出力:3.5mmジャックまたはブレークアウトパッドから出力可能。ヘッドホン駆動には非対応(最低1kΩ負荷が必要)。
- 電源とロジック:3〜5V DCで動作。データラインは3.3Vロジック。
- DAC機能:最大384kHzサンプリングレート対応
- 自動パワーセーブモード搭載
- ソフトミュート&アナログミュート機能(120dBミュートSNR)
- サイズ:37.6mm × 22.8mm × 6.4mm
- 重量:3.6g
- フィルタリング切替(低遅延モード)
- デエンファシス(44.1kHz音源向け)
- ミュート機能(出力をグラウンドに)
- ゲイン調整(-6dB〜+15dB)
