Adafruit ADA-5517

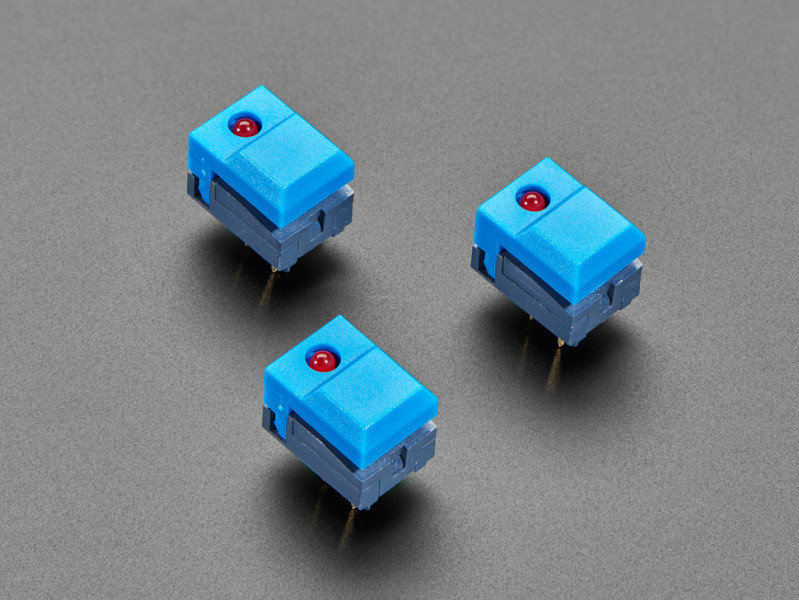

LED付きステップスイッチ(青) 赤色LED付き 3個パック
TR-808シンセサイザーの16ステップシーケンサーキーを彷彿とさせるヒンジ式のモーメンタリーステップスイッチです。
AV機器にも使用されることもあり、クリック感があり、非常にタクティカルな操作感です。
内蔵の赤色LEDは、スイッチのオン/オフ状態を示すだけでなく、クリック時の視覚的なフィードバックとしても役立ちます。
機械的な安定性を確保するため、スイッチには4本の脚があります。
スイッチはモーメンタリーSPDT型で、4本のうち2本のピンがコモンとして機能し、ボタンが押されると残りのピンのいずれかに自動的に接続されます。
ブレッドボードには対応していないのでご注意ください。手作業で配線するか、PCB に組み込む設計にする必要があります。
プラスチックに埋め込まれたLEDは、シンプルな3mm径、最大20mA、順方向電圧2.1Vの赤色LEDです。
抵抗器は内蔵されていないため、LEDの焼損を防ぐには1KΩ程度の抵抗器が役立ちます。
抵抗器を取り付ければ、マイクロコントローラのピンからPWM調光したり、必要に応じてデジタル出力に接続したりできます。
AV機器にも使用されることもあり、クリック感があり、非常にタクティカルな操作感です。
内蔵の赤色LEDは、スイッチのオン/オフ状態を示すだけでなく、クリック時の視覚的なフィードバックとしても役立ちます。
機械的な安定性を確保するため、スイッチには4本の脚があります。
スイッチはモーメンタリーSPDT型で、4本のうち2本のピンがコモンとして機能し、ボタンが押されると残りのピンのいずれかに自動的に接続されます。
ブレッドボードには対応していないのでご注意ください。手作業で配線するか、PCB に組み込む設計にする必要があります。
プラスチックに埋め込まれたLEDは、シンプルな3mm径、最大20mA、順方向電圧2.1Vの赤色LEDです。
抵抗器は内蔵されていないため、LEDの焼損を防ぐには1KΩ程度の抵抗器が役立ちます。
抵抗器を取り付ければ、マイクロコントローラのピンからPWM調光したり、必要に応じてデジタル出力に接続したりできます。
