FNIRSI-LC1020E

【10779】LC1020E ハンドヘルドデジタルLCRメーター(ケルビン法対応)

最大±0.05%の高精度と4.5桁のデジタル表示精度を備えたケルビン法対応デジタルLCRメータです。多様なパラメータを測定でき、測定用の励起信号も豊富に揃っています。プロのテストに最適です。さらに、部品自動認識、ソートモード、内部バイアス、データホールド・ロギングなどの実用機能を搭載しており、作業の進行をよりスムーズにします。

特徴

最大±0.05%の高精度と4.5桁のデジタル表示精度を備え、プロによるテストに最適
R・L・C部品の自動認識機能が搭載され、測定効率を向上
テスト信号の周波数5種類とレベル3種類が選択可能で、目標に応じて柔軟に処理
デュアルパラメータを同時表示でき、L・C・R・Z + X・D・Q・θ・ESRによる完全な洞察
ソートモードと内部バイアス機能を備え、バッチテストをより効率的に
二つの測定接続方法を自由に選択でき、高精度測定に対応したケルビン法をサポート
データホールド・ロギング機能が搭載され、高効率な作業を実現可能
仕様

テスト信号周波数:100 Hz、120 Hz、1 KHz、10 KHz、100 KHz
テスト信号レベル:0.1 V、0.3 V、0.6 V
基本精度:0.3%
ディスプレイ:2.8インチTFT LCDディスプレイ
表示桁数:
主要パラメータ:4.5桁
副次パラメータ:4.5桁
測定可能パラメータ:
主要パラメータ:オート・抵抗R・静電容量C・インダクタンスL・インピーダンスZ
副次パラメータ:リアクタンスX・損失係数D・品質係数Q・位相角θ・直列等価抵抗ESR
測定可能範囲:
インダクタンスL:0～100 H
静電容量C:0～100 mF
抵抗R:0～10 MΩ
内部バイアス:0.0 V、0.5 V
校正機能:開路校正、短絡校正
測定接続方法:四端子法(ケルビン接続)、二端子法
出力インピーダンス:100 Ω
通信インタフェース:USB Type-C(仮想シリアルポート)
測定精度

静電容量C
測定範囲 100 Hz 1 KHz 10 KHz 100 KHz
1 mF-100 mF 5%±5 3%±5 - -
1 uF-1 mF 1%±4 0.5%±5 2%±5 3%±4
1 nF-1 uF - 0.3%±2 0.4%±2 1%±4
1 pF-1 nF - 2%±2 1.5%±2 2%±4
インダクタンスL
測定範囲 100 Hz 1 KHz 10 KHz 100 KHz
1 H-100 H 2%±5 2%±5 - -
1 mH-1 H 0.4%±5 0.3%±2 0.4%±3 2.5%±5
10 uH-1 mH 3%±5 0.5%±4 0.5%±3 1.5%±5
1 uH-10 H - 2%±5 2%±5 4%±5
抵抗R
測定範囲 100 Hz 1 KHz 10 KHz 100 KHz
1 MΩ-10 MΩ 5%±4 3%±3 - -
1 KΩ-1 MΩ 0.4%±4 0.2%±2 0.3%±3 0.6%±5
1 Ω-1 KΩ 1.5%±4 0.3%±2 0.3%±3 0.6%±5
10 mΩ-1 Ω 4%±4 2%±5 2%±5 5%±5

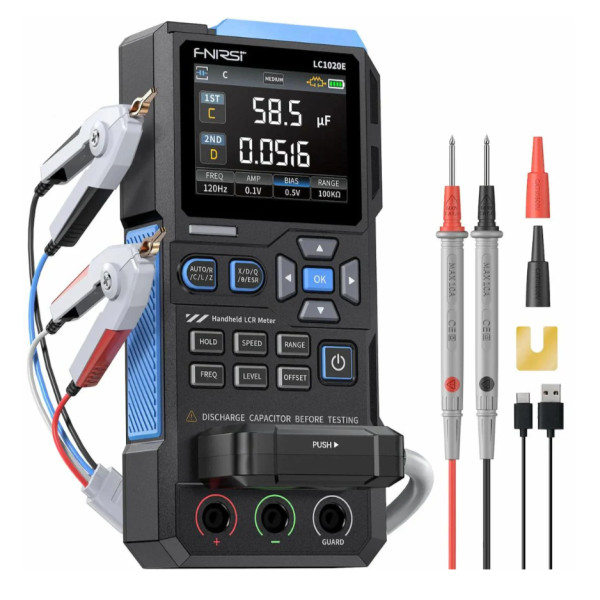

内容物

1 x LC1020 E LCRメーター本体
1 x データケーブル
1 x 短絡プレート(校正用)
1 x ケルビンクリップ
2 x テスタプローブ

取扱店舗:秋葉原本店2階
