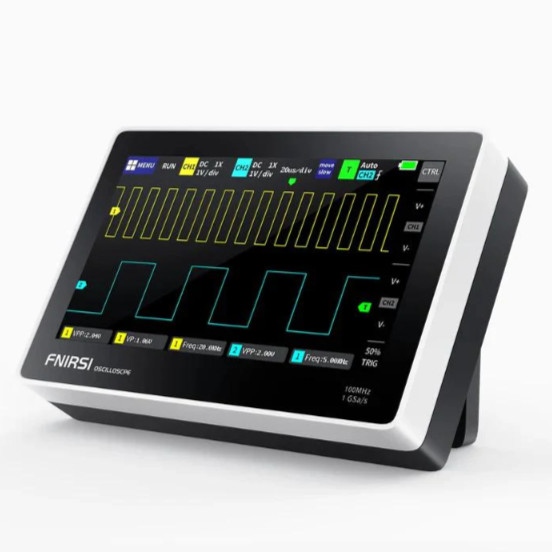

1 GSa/Sサンプリングレートと100 MHzの帯域幅を備えたタブレット式のデュアルチャンネルオシロスコープです。トリガー(シングル、ノーマル、オート)やオートセットアップなどの基本機能を備え、カーソルで測定、ピーク検出、波形データの保存などの便利な機能も搭載されています。7インチのタッチスクリーンと高い携帯性を兼ね備え、いつでもどこでも使用できます。

特徴

プロ仕様の設計: 1 GSa/sサンプリングレートと100 MHzの帯域幅を備えたデュアルチャンネルオシロスコープ。完全なトリガー機能(シングル、ノーマル、オート)を搭載し、周期的なアナログ信号と非周期デジタル信号の両方に対応可能です。内蔵の高電圧保護モジュールにより、最大400 Vの連続電圧に耐えることができます。
携帯性に優れたデザイン: 7インチタッチスクリーン、800 x 480解像度、明るい色彩と高いコントラスト。超薄型で持ち運びが容易。6000 mAhのリチウムバッテリーが搭載され、最大4時間の連続使用が可能です。
波形イメージマネージャー: 1 GBのストレージスペースにより、最大1000枚のスクリーンショット、1000セットの波形データを保存可能。波形マネージャーは、サムネイルブラウジング、表示、詳細表示、ページめくり、波形ズームイン、ズームアウト、移動などをサポートします。
簡単に測定: 静電容量式のタッチスクリーンとジェスチャー操作に対応。カーソル測定機能により、振幅や周波数のパラメータを手動で読み取る際に、ピークツーピーク値や周波数を直接取得できます。
リサージュグラフィックディスプレイ&FFT表示: リサージュグラフィック表示機能を使用して、2系統の信号の振幅・周波数・位相を比較可能。FFT表示機能では、信号中の高調波成分を大まかに分析できます。
仕様

チャンネル数:2
帯域幅:100 MHz
サンプリングレート:1 GSa/s
メモリ深度:240 Kbit
立上り時間:＜3 ns
時間軸:50 s～10 ns
垂直軸感度:50 mV～500 V
入力抵抗:1 MΩ
カップリング:AC/DC
トリガーモード:シングル、ノーマル、オート
トリガーエッジ:立上り、立下り
最大測定可能電圧:40 V@1xモード、400 V@10xモード
カーソル:位置X・Y、トリガーY
ロールモード:対応
オートセットアップ機能:対応
波形ストレージ:1000枚のスクリーンショット、1000セットの波形データ
波形マネージャー:対応
電圧精度:±2%
周波数精度:±0.01%
ディスプレイ:7インチ 800 x 480ピクセル
インタフェース:USB Type-Cポート(データ共有)
電源:6000 mAhリチウムバッテリー
使用可能時間:約4時間
寸法:184 x 124 x 40 mm

内容物

1 x 1013Dオシロスコープ本体
2 x 100 MHzプローブ
1 x USB Type-Cケーブル
