DTS04512B

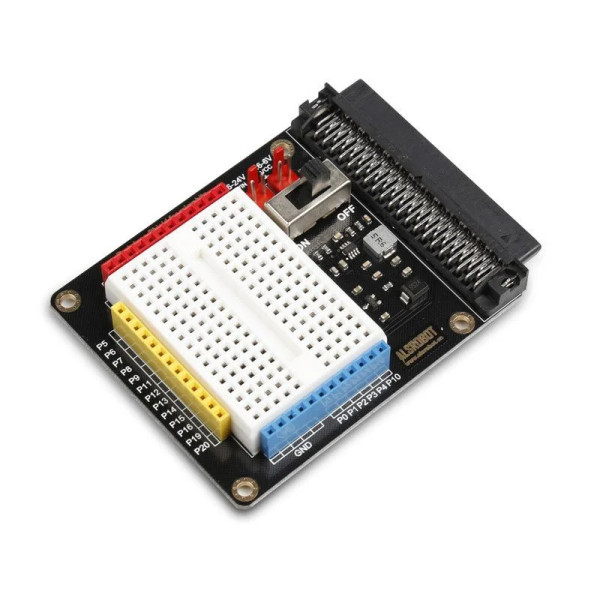

BBC Micro:bit用プロトタイプ拡張ボード
micro:bit をより便利にお使いいただけます。
ボード上にはさまざまな電源出力インターフェースがあります。
シールド上のブレッドボードにより回路を簡単に構築できます。
回路とプログラミングの知識を学ぶ機会を提供します。
仕様
サイズ: 62mm x 82mm
電源モード: 外部DC電源またはUSBによる電源
入力電圧: 6～24V (VIN) または 3.6～6V (VCC)
デジタルインターフェース: P0-P20
アナログインターフェース: P0、P1、P2、P3、P10
注記
外部電源で駆動する場合、VINが6Vを超える場合はVINを選択し、それ以外の場合はVCCを選択してください。VCCで駆動する場合、VINおよび3.5Vインターフェースには電力出力がありません。VINで駆動する場合は電力出力があります。
このボードはmicro:bitから直接電源を供給できます。ボードをmicro:bitに接続し、USBインターフェース経由で電源を供給するだけです。この電源を選択した場合、赤色の電源出力シートのVINと5Vからは電源が出力されませんが、赤色の電源出力シートの3.3Vからは電圧が出力されます。
ボード上にはさまざまな電源出力インターフェースがあります。
シールド上のブレッドボードにより回路を簡単に構築できます。
回路とプログラミングの知識を学ぶ機会を提供します。
仕様
サイズ: 62mm x 82mm
電源モード: 外部DC電源またはUSBによる電源
入力電圧: 6～24V (VIN) または 3.6～6V (VCC)
デジタルインターフェース: P0-P20
アナログインターフェース: P0、P1、P2、P3、P10
注記
外部電源で駆動する場合、VINが6Vを超える場合はVINを選択し、それ以外の場合はVCCを選択してください。VCCで駆動する場合、VINおよび3.5Vインターフェースには電力出力がありません。VINで駆動する場合は電力出力があります。
このボードはmicro:bitから直接電源を供給できます。ボードをmicro:bitに接続し、USBインターフェース経由で電源を供給するだけです。この電源を選択した場合、赤色の電源出力シートのVINと5Vからは電源が出力されませんが、赤色の電源出力シートの3.3Vからは電圧が出力されます。
