M5STACK M5STACK-M003-V21

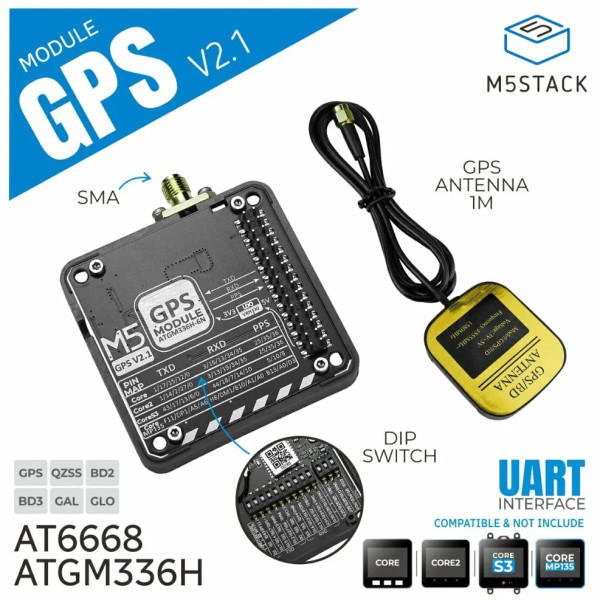

【10694】M5Stack用GPSモジュール V2.1(ATGM336H)
M5Stack用GPSモジュール V2の最新版です。第六世代GNSSチップであるAT6668をベースに周辺部品が統合されたATGM336Hを搭載し、正確で信頼性の高い衛星測位サービスを提供する高性能GNSSグローバル測位モジュールです。GPSに使うピンの選択肢が増え(4→5)、より使いやすくなりました。
特徴
複数の衛星ナビゲーションシステム(GPS/QZSS/BD2/BD3/GAL/GLO)に対応
マルチ周波数マルチシステム受信
マルチチャンネル
低消費電力
正確な時間同期のサポート
モジュールのスタッキングに対応
DIPスイッチで接続先GPIOピンを選べる選択肢が4から5に増えました
仕様
SoC ATGM336H(AT6668)
サポート対象
GNSS GPS / QZSS / BD2 / BD3 / GAL / GLO
周波数帯域 BDS:B1I+B1C
GPS/QZSS/SBAS:L1
GALILEO:E1
GLONASS:R1
チャンネル 50チャンネル
測位精度 1.5 m未満(CEP50)
更新レート 最大10 Hz
プロトコル NMEA0183 4.1
感度 トラッキング:-162 dBm
アクイジション:-160 dBm
コールドスタート:-148 dBm
ホットスタート:-156 dBm
開始時間 コールドスタート:23秒
ホットスタート:1秒
消費電力 スタンバイ電流:DC 5 V / 29.43 uA
動作電流:DC 5 V / 28.35 mA
アンテナ周波数 1555～1580 MHz
本体サイズ 54.0 x 63.6 x 13.1 mm
本体重量 16.0 g
内容物
1 x M5Stack用GPSモジュール V2.1
1 x 外付GPS / BDアクティブアンテナ(ケーブル長 1 m)
特徴
複数の衛星ナビゲーションシステム(GPS/QZSS/BD2/BD3/GAL/GLO)に対応
マルチ周波数マルチシステム受信
マルチチャンネル
低消費電力
正確な時間同期のサポート
モジュールのスタッキングに対応
DIPスイッチで接続先GPIOピンを選べる選択肢が4から5に増えました
仕様
SoC ATGM336H(AT6668)
サポート対象
GNSS GPS / QZSS / BD2 / BD3 / GAL / GLO
周波数帯域 BDS:B1I+B1C
GPS/QZSS/SBAS:L1
GALILEO:E1
GLONASS:R1
チャンネル 50チャンネル
測位精度 1.5 m未満(CEP50)
更新レート 最大10 Hz
プロトコル NMEA0183 4.1
感度 トラッキング:-162 dBm
アクイジション:-160 dBm
コールドスタート:-148 dBm
ホットスタート:-156 dBm
開始時間 コールドスタート:23秒
ホットスタート:1秒
消費電力 スタンバイ電流:DC 5 V / 29.43 uA
動作電流:DC 5 V / 28.35 mA
アンテナ周波数 1555～1580 MHz
本体サイズ 54.0 x 63.6 x 13.1 mm
本体重量 16.0 g
内容物
1 x M5Stack用GPSモジュール V2.1
1 x 外付GPS / BDアクティブアンテナ(ケーブル長 1 m)
