DAMIAO ENACTIC-004

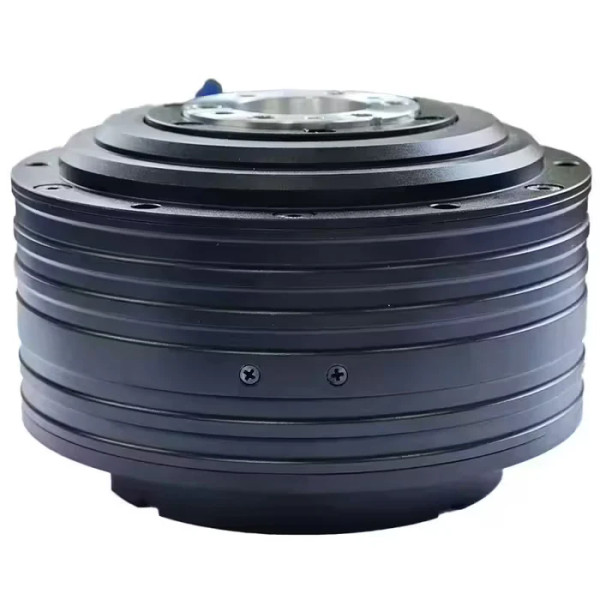

【10839】ロボット向けブラシレスモーターDM-J8009P-2EC
クロスローラーベアリングを採用した高トルクモーター。位置・速度のデュアルエンコーダーを搭載した、ロボット向けのブラシレスモーターです。
トルクは定格20Nm、ピーク40Nm、定格電圧24V(24-48V対応)、減速比9:1で、CAN通信によるMITモード・位置速度モード・速度モードの3種類の制御方式に対応しています。
特徴
デュアルエンコーダー搭載、電源オフ時も出力軸の絶対位置(シングルターン)を保持
モーターとドライバの一体化設計で、コンパクトかつ高い集積度を実現
PC用調整ソフトによるデバッグ・ファームウェア更新に対応
CANバス経由で速度・位置・トルク・温度などの情報を取得
MOS温度・コイル温度のデュアル温度保護機能
位置モードでの台形加減速に対応
クロスローラーベアリングによる高剛性出力軸
仕様
定格電圧:24V(24-48V対応)
定格電流:20A / ピーク電流:50A
定格トルク:20Nm / ピークトルク:40Nm
定格回転数:100rpm
無負荷最大回転数:160rpm (24V) / 320rpm (48V)
減速比:9:1
外形寸法:φ98mm × 高さ61.7mm
重量:約930g
エンコーダー:14ビット磁気式×2個(シングルターン絶対位置)
制御インターフェース:CAN@1Mbps
パラメータ設定インターフェース:UART@921600bps
トルクは定格20Nm、ピーク40Nm、定格電圧24V(24-48V対応)、減速比9:1で、CAN通信によるMITモード・位置速度モード・速度モードの3種類の制御方式に対応しています。
特徴
デュアルエンコーダー搭載、電源オフ時も出力軸の絶対位置(シングルターン)を保持
モーターとドライバの一体化設計で、コンパクトかつ高い集積度を実現
PC用調整ソフトによるデバッグ・ファームウェア更新に対応
CANバス経由で速度・位置・トルク・温度などの情報を取得
MOS温度・コイル温度のデュアル温度保護機能
位置モードでの台形加減速に対応
クロスローラーベアリングによる高剛性出力軸
仕様
定格電圧:24V(24-48V対応)
定格電流:20A / ピーク電流:50A
定格トルク:20Nm / ピークトルク:40Nm
定格回転数:100rpm
無負荷最大回転数:160rpm (24V) / 320rpm (48V)
減速比:9:1
外形寸法:φ98mm × 高さ61.7mm
重量:約930g
エンコーダー:14ビット磁気式×2個(シングルターン絶対位置)
制御インターフェース:CAN@1Mbps
パラメータ設定インターフェース:UART@921600bps
取扱店舗:本店1F20番
