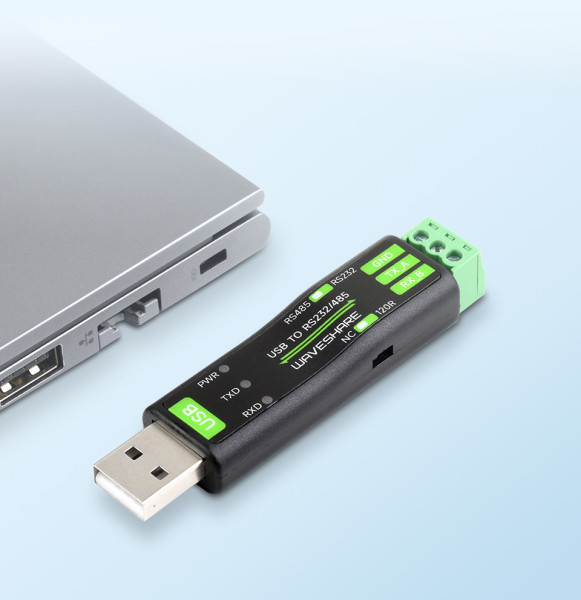

WaveShare USB TO RS232/485
【26630】USB → RS232 / RS485 シリアル変換アダプタ
本製品は、USBポートを RS232 または RS485 シリアル通信に変換できる
USB–シリアル変換アダプタです。
信頼性の高い FTDI社製 FT232RNL 正規チップを搭載し、
安定した通信と高い互換性を実現。
産業機器、計測機器、制御装置、組込み開発など、幅広い用途に対応します。
主な特長
・FTDI製 正規 FT232RNL チップ搭載
・RS232 / RS485 をスイッチで切替可能
・RS485 終端抵抗(120Ω)をスイッチで有効/無効切替
・サージ・ESD対策用 TVSダイオード搭載
・自己復帰型ヒューズ搭載(過電流保護)
・通信状態が分かる LED インジケータ搭載
・ABS樹脂ケース採用、小型・軽量
・Windows / macOS / Linux / Android 対応
・ドライバ入手性が高く、長期運用にも安心
安定・高耐久設計
・TVS(過渡電圧サプレッサ)により、
雷サージや静電気などの突発的な電圧から回路を保護
・自己復帰型ヒューズと保護ダイオードにより、
過電流・過電圧から機器を保護
・産業用途でも安心して使用可能な堅牢設計
通信仕様
USB
・コネクタ:USB Type-A(オス)
・動作電圧:5V
・保護:200mA 自己復帰型ヒューズ
・通信距離:約5m
RS232
・コネクタ:スクリュー端子
・通信方式:ポイント・ツー・ポイント
・通信距離:約15m
・ボーレート:300 ～ 921,600bps
RS485
・コネクタ:スクリュー端子
・通信方式:マルチドロップ(最大32ノード)
※16ノード以上はリピータ使用推奨
・通信距離:約1.2km(低速時)
・方向制御:ハードウェア自動制御
・終端抵抗:120Ω(スイッチでON/OFF可能)
・ボーレート:300 ～ 921,600bps
インジケータLED
・PWR(赤):USB接続時に点灯
・TXD(緑):USB側送信時に点灯
・RXD(青):デバイス側受信時に点灯
対応OS
・Windows 11 / 10 / 8.1 / 8 / 7
・macOS
・Linux
・Android
使用例
・産業機器の設定・制御
・RS485 センサー・計測機器との通信
・PLC / インバータ / 制御盤接続
・組込み開発・評価用途
・Raspberry Pi などの SBC とレガシー機器の接続
動作環境
・動作温度:-15 ～ 70℃
・動作湿度:5 ～ 95%RH(結露なきこと)
注意事項
・RS232 と RS485 は同時使用できません(スイッチ切替)
・RS485 長距離・多ノード構成では配線・終端処理にご注意ください
USB–シリアル変換アダプタです。
信頼性の高い FTDI社製 FT232RNL 正規チップを搭載し、
安定した通信と高い互換性を実現。
産業機器、計測機器、制御装置、組込み開発など、幅広い用途に対応します。
主な特長
・FTDI製 正規 FT232RNL チップ搭載
・RS232 / RS485 をスイッチで切替可能
・RS485 終端抵抗(120Ω)をスイッチで有効/無効切替
・サージ・ESD対策用 TVSダイオード搭載
・自己復帰型ヒューズ搭載(過電流保護)
・通信状態が分かる LED インジケータ搭載
・ABS樹脂ケース採用、小型・軽量
・Windows / macOS / Linux / Android 対応
・ドライバ入手性が高く、長期運用にも安心
安定・高耐久設計
・TVS(過渡電圧サプレッサ)により、
雷サージや静電気などの突発的な電圧から回路を保護
・自己復帰型ヒューズと保護ダイオードにより、
過電流・過電圧から機器を保護
・産業用途でも安心して使用可能な堅牢設計
通信仕様
USB
・コネクタ:USB Type-A(オス)
・動作電圧:5V
・保護:200mA 自己復帰型ヒューズ
・通信距離:約5m
RS232
・コネクタ:スクリュー端子
・通信方式:ポイント・ツー・ポイント
・通信距離:約15m
・ボーレート:300 ～ 921,600bps
RS485
・コネクタ:スクリュー端子
・通信方式:マルチドロップ(最大32ノード)
※16ノード以上はリピータ使用推奨
・通信距離:約1.2km(低速時)
・方向制御:ハードウェア自動制御
・終端抵抗:120Ω(スイッチでON/OFF可能)
・ボーレート:300 ～ 921,600bps
インジケータLED
・PWR(赤):USB接続時に点灯
・TXD(緑):USB側送信時に点灯
・RXD(青):デバイス側受信時に点灯
対応OS
・Windows 11 / 10 / 8.1 / 8 / 7
・macOS
・Linux
・Android
使用例
・産業機器の設定・制御
・RS485 センサー・計測機器との通信
・PLC / インバータ / 制御盤接続
・組込み開発・評価用途
・Raspberry Pi などの SBC とレガシー機器の接続
動作環境
・動作温度:-15 ～ 70℃
・動作湿度:5 ～ 95%RH(結露なきこと)
注意事項
・RS232 と RS485 は同時使用できません(スイッチ切替)
・RS485 長距離・多ノード構成では配線・終端処理にご注意ください
