WaveShare　RP2350-Touch-LCD-4.3B-BOX

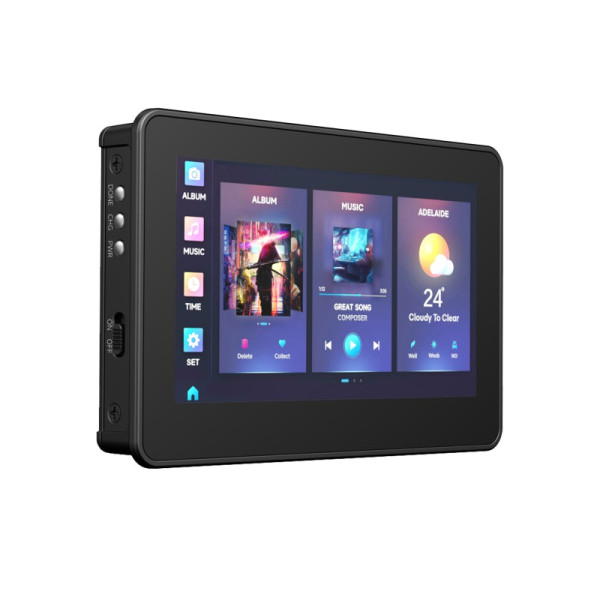

【33167】RP2350 4.3インチ 静電容量式タッチディスプレイ 開発ボード ケース付き

本製品は、Raspberry Pi が設計した RP2350B マイコンを搭載した
4.3インチ静電容量式タッチディスプレイ一体型の高機能開発ボードです。

800×480 解像度の IPS パネルと 5点マルチタッチに対応し、
CAN・RS485・絶縁I/Oなど産業用途向けインターフェースを多数搭載。
制御用HMI、操作パネル、組込みUI開発に最適です。

主な特長

・Raspberry Pi RP2350B マイコン搭載
・デュアルコア / デュアルアーキテクチャ対応
(ARM Cortex-M33 ×2 または Hazard3 RISC-V ×2)
・最大 150MHz 動作
・4.3インチ IPS LCD(800×480 / 65K色)
・5点静電容量式タッチ(I2C / 割り込み対応)
・16MB Flash + 2MB PSRAM 搭載
・CAN / RS485 / I2C / 絶縁デジタルI/O 搭載
・7V～36V 広範囲電源入力対応
・USB Type-C 搭載(USB Device / Host 対応)

ディスプレイ性能

・サイズ:4.3インチ
・解像度:800 × 480
・表示色:65K色
・パネル方式:IPS
・視野角:160°(広視野角)

高精細で視認性が高く、
操作パネルやステータス表示に適しています。

タッチ機能

・方式:静電容量式
・タッチポイント:5点マルチタッチ
・インターフェース:I2C
・割り込み対応

スムーズなUI操作が可能で、
マルチタッチ対応のGUI開発にも対応します。

マイコン・メモリ

・MCU:RP2350B
・アーキテクチャ:
- ARM Cortex-M33 ×2
- Hazard3 RISC-V ×2(選択可能)
・内蔵SRAM:520KB
・外部Flash:16MB
・PSRAM:2MB

ARM / RISC-V の両方を試せる貴重な開発環境です。

産業向けインターフェース

・CAN 通信
・RS485 通信
・I2C
・絶縁デジタル入力(5～36V、NPN / PNP対応)
・絶縁デジタル出力(最大 450mA シンク)

PLC 周辺機器や制御盤向け用途にも対応します。

電源・バッテリー

・入力電圧:DC 7V ～ 36V
・オンボード電源レギュレータ搭載
・3.7V リチウム電池対応(最大 500mA 充電)
・RTC用コイン電池(CR927)対応

接続・拡張

・USB Type-C(書き込み / デバッグ / USB1.1)
・TFカードスロット
・CAN / RS485 / I2C スクリュー端子
・底面 / 背面配線対応(ケースなし版)

※ ケース付きモデルは底面配線非対応

ソフトウェア対応

・C / C++
・MicroPython
・Arduino IDE

公式SDK・サンプル・チュートリアルが充実しており、
初心者から業務用途まで幅広く対応可能です。

主な用途

・産業用HMI(操作パネル)
・制御盤用タッチUI
・IoT端末・表示装置
・組込みGUI開発
・RISC-V / ARM 評価用途

バリエーション

・ケースなし(Standard)
・プラスチックケース付き(BOX)

注意事項

・リチウム電池は付属しません
・レール取付金具、壁掛け金具等は別途
・画像は使用例です
