M5STACK　M5STACK-C148

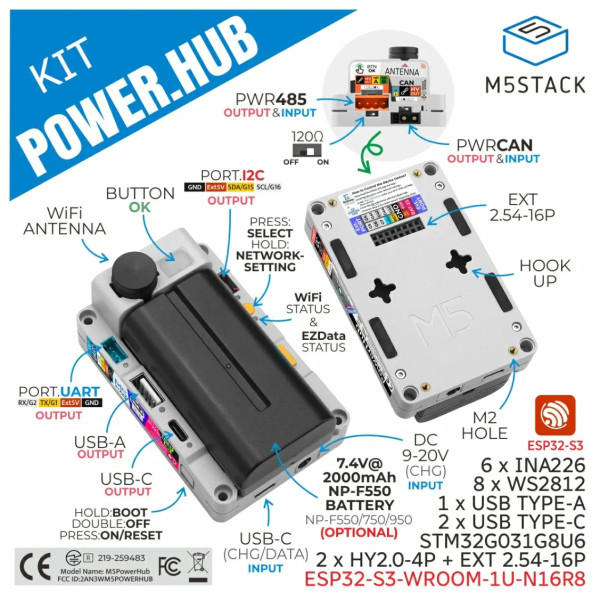

【10834】 M5Stack PowerHub(バッテリーなし、ESP32-S3)

リチウムイオン電池を搭載可能で、マルチチャンネル電源管理を統合したプログラマブルコントローラです。最高240 MHz駆動・デュアルコアXtensa LX7ベースのESP32-S3-WROOM-1U-N16R8がSoCとして採用され、2.4 GHz Wi-Fi、16 MBオンボードフラッシュ、8 MB PSRAMが搭載されています。複数のINA226が拡張インターフェースの電源状態を正確に計測し、サブMCUとして搭載されたSTM32G031G8U6がデバイス全体の消費電力を制御するとともに低消費電力待機(ウェイクアップ)機能を提供します。

特徴

SoCとしてESP32-S3-WROOM-1U-N16R8を採用
ウェイクアップ機能により消費電力を削減
USBホストとして二つのUSBポート:USB タイプA、タイプCポート(電源線は内部で共通、データ線はアナログスイッチによる切替式です)
USBデバイスとして一つのUSB タイプCポート(電源入力、ファームウェアダウンロード等に利用できます)
二つのHY2.0-4Pポート
16ピン拡張バス
終端抵抗つきRS485ポート(スイッチで終端抵抗を無効に出来ます)
終端抵抗つきCANポート(スイッチで終端抵抗を無効に出来ます)
2.4 GHz帯ミニアンテナ(SMAコネクタ接続)
複数の電源モードを搭載
PWR485、PWRCAN
リムーバブルリチウムイオン電池パック
DC7～20 V外部電源入力(DCジャック)
HMI(ヒューマン・マシン・インタフェース)
八つのRGB LED
三つの押しボタンスイッチ
機器への取付方法の自由度が高いデザイン
磁石で鉄板等の表面に簡単装着
十字型マウント穴(壁掛けに便利)
LEGO互換穴
M2ネジ穴


仕様


SoC ESP32-S3-WROOM-1U-N16R8
デュアルコアXtensa LX7、最高240 MHz駆動
サブMCU STM32G031G8U6
フラッシュメモリ 16 MB
PSRAM 8 MB
Wi-Fi 2.4 GHz Wi-Fi
RTC RX8130CE
(電気二重層コンデンサによるバックアップ)
拡張ポート 2 x HY2.0-4P(I2C:赤コネクタ、UART:青コネクタ)
16ピン拡張バス
RS485ポート コネクタ:VH3.96-4P
終端抵抗:120 Ω(スイッチで有効/無効選択可能)
電源入力時の入力電圧範囲:DC 9～20 V
CANポート コネクタ:XT30(2+2)
終端抵抗:120 Ω(スイッチで有効/無効選択可能)
電源入力時の入力電圧範囲:DC 9～20 V
USBポート 1 x USB Type-A
2 x USB Type-C(1ポートはUSB OTGサポート)
RGB LED 8 x WS2812
アンテナ アンテナ部寸法:15 x 14 mm
コネクタ:SMA
対応:2.4 GHzバンド、2 dBゲイン
VSWR:≤1.8
対応バッテリー
【別売】 2S NP-F550/750/950 互換 リムーバブルリチウムイオン電池(7.4 V)
DCジャック 入力電圧範囲:DC 9 ~ 20 V
対応プラグ:外径5.5内径2.1 mm、センタープラス
動作温度範囲 0 ~ 40°C
外形寸法 88.0 x 56.0 x 38.5 mm
