パソコンのUSBポートからSPI/I2Cバス搭載デバイスを直接制御

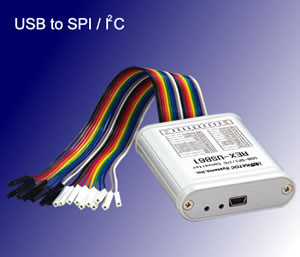

・SPI/I2C 両対応のUSB接続アダプタ
REX-USB61は、電気・電子機器の半導体デバイス間通信で主に使用されている SPI/I2CバスをUSBに変換し、パソコンに直接接続するアダプタです。ファームウェア書き込み作業や細かなパラメーター設定などがパソコン上から簡単に制御できるようになり、開発およびデバッグ作業の効率を上げることができます。

SPIとI2Cの動作モード切り替えや制御は、ダウンロード提供のユーティリティまたはライブラリを利用したアプリケーションでおこないます。
■マイコンのプログラム設計をスムーズに
マイコンからの制御でデバイスがどのような動作をするかを、事前に把握しておくことで、プログラミング設計を省力化できます。

■複数の評価キットによるプログラミングをREX-USB61に集約
WindowsPCで、REX-USB61用のプログラムを作成し、実行評価します。評価するSPI/I2Cデバイスが異なっても、プログラム手法の変更はなく、工数の削減につながります。

・SPIモードはマスタに対応
SPIモードでは、マスターモードに対応。スレーブの選択や任意データの送信、スレーブから受信したデータの表示が可能です。最大周波数は12MHz、スレーブ選択用I/Oポート(出力のみ)を4ポート搭載しています。

・I2Cモードはマスタ/スレーブ対応
I2Cモードでは、マスターモードとスレーブモードの両方に対応。マスターモードでは、特定のアドレスに対して任意のデータを送信したり、スレーブから受信したデータを表示することが可能です。スレーブモードでは、自己アドレスに受信したデータの表示、受信したデータをマスターに送信することができます。 100KHz、400KHz、1MHz(5Vのみ)の周波数(SCL)に対応しています。

・デバイスおよび本製品への電源供給可能
■デバイスへの電源供給可能 (3.3Vまたは5V)
REX-USB61からデバイスへ、インターフェイスレベル3.3Vまたは5Vの電源供給が可能(供給電流は100mA以下)。ユーティリティまたはライブラリを利用したアプリケーションにておこないます。

■本製品への電源供給可能(1.8V～5V対応)
外部から電源端子に電圧を入力することで、SPI/I2C/スレーブ選択ポート/パラレルアウトポートのインターフェイスレベルを1.8V～5Vに対応させることができます。デバイスからREX-USB61への電源供給は、ユーティリティまたはアプリケーションで電源供給を無効に設定します。

・ハウジング付ばら線ケーブル添付
本製品には、SPI用とI2C用の配線を装備したばら線ケーブルを標準添付。色分けされたケーブルとハウジングの組み合わせで、ピン番号を把握できます。試作基板や各種エバレーション基板に実装される2.54mmピッチのピンヘッダに、直接装着することが可能です。

・SPI/I2C制御ユーティリティ提供
SPI/I2CおよびGPO(ポート出力)の制御がおこなえる、SPI/I2C制御ユーティリティをダウンロード提供。SPI/I2Cのモード切替ほか、データの送受信やモニタリング、設定ファイル(BINファイル)の保存、ログファイル(CSVファイル)の保存が可能です。

・スクリプトによる自動制御が可能
スクリプトを記述することで、接続機器への自動制御が可能です。

・アプリケーション開発を支援するライブラリ提供
本製品には、Visual C++/Visual C#/VB用APIライブラリとサンプルプログラムをダウンロード提供。アプリケーション作成により、独自の仕様で電源供給やモードの切り替え、バスの周波数などを制御することができます。
