M5STACK M5STACK-U212

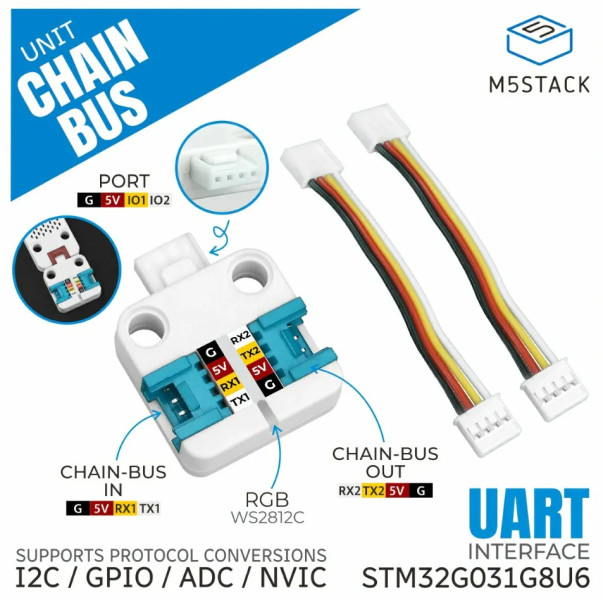

【11002】M5Stack ChainBUSユニット (STM32G031搭載)
多くのChainデバイスをシリアル通信でデイジーチェーン接続できるM5Stack Chainシリーズ製品のひとつで、M5Stack Chainシリーズと既存の各種ユニットの間を繋ぐ通信プロトコル変換ユニットです。各種ユニットに直結でき、Chain側は二つのHY2.0-4P 拡張インタフェースを備えているので簡単にデイジーチェーン接続できます。
内蔵のSTM32マイコンがプロトコル含め変換します。またプログラマブルRGB LEDも内蔵しています。
特徴
STM32G031G8U6をコントローラとして内蔵
Chainシリーズデバイスを拡張するための二つのHY2.0-4P UARTインターフェース(左右)
UARTデイジーチェーン通信プロトコルを実装し、デイジーチェーン接続されたChainシリーズデバイスをサポート
デバイスUIDクエリ、バージョンクエリ、リンクデバイスエニュメレーション、ハートビート通信などをサポート
HY2.0-4P多機能拡張インターフェース(上部)
Unitを直結できるHY2.0-4Pプラグ形状のコネクタ
I2C通信制御、GPIO管理(入出力)、ADCサンプリング、NVIC割込管理をサポート
ステータス表示などに便利なプログラマブルRGB LEDを内蔵
開発プラットフォーム
Ui Flow 2
Arduino
産業用制御、IoT、スマートホームなどのアプリケーションに最適
複数デバイスの統合制御とデータインタラクションに効果的です
仕様
MCU:STM32G031G8U6(Arm Cortex-M0+、64 MHz)
インターフェース:
側面:2 x HY2.0-4P UARTシリアルインターフェース
通信方式:非同期 115,200 bps、8 bit長、ノンパリティ、1ストップビット
プロトコル:Chainバス UARTデイジーチェーン通信プロトコル
主な機能:デバイスUIDクエリ、バージョンクエリ、リンクデバイス列挙、ハートビート通信
上面:1 x HY2.0-4P 多機能拡張インターフェース
対応: I2C通信、GPIO管理(割込設定、状態確認含む)、ADCサンプリング、NVIC割込管理をサポート
プログラマブルRGB LED:WS2812
製品寸法:29.8 x 24.0 x 8.0 mm
内蔵のSTM32マイコンがプロトコル含め変換します。またプログラマブルRGB LEDも内蔵しています。
特徴
STM32G031G8U6をコントローラとして内蔵
Chainシリーズデバイスを拡張するための二つのHY2.0-4P UARTインターフェース(左右)
UARTデイジーチェーン通信プロトコルを実装し、デイジーチェーン接続されたChainシリーズデバイスをサポート
デバイスUIDクエリ、バージョンクエリ、リンクデバイスエニュメレーション、ハートビート通信などをサポート
HY2.0-4P多機能拡張インターフェース(上部)
Unitを直結できるHY2.0-4Pプラグ形状のコネクタ
I2C通信制御、GPIO管理(入出力)、ADCサンプリング、NVIC割込管理をサポート
ステータス表示などに便利なプログラマブルRGB LEDを内蔵
開発プラットフォーム
Ui Flow 2
Arduino
産業用制御、IoT、スマートホームなどのアプリケーションに最適
複数デバイスの統合制御とデータインタラクションに効果的です
仕様
MCU:STM32G031G8U6(Arm Cortex-M0+、64 MHz)
インターフェース:
側面:2 x HY2.0-4P UARTシリアルインターフェース
通信方式:非同期 115,200 bps、8 bit長、ノンパリティ、1ストップビット
プロトコル:Chainバス UARTデイジーチェーン通信プロトコル
主な機能:デバイスUIDクエリ、バージョンクエリ、リンクデバイス列挙、ハートビート通信
上面:1 x HY2.0-4P 多機能拡張インターフェース
対応: I2C通信、GPIO管理(割込設定、状態確認含む)、ADCサンプリング、NVIC割込管理をサポート
プログラマブルRGB LED:WS2812
製品寸法:29.8 x 24.0 x 8.0 mm
