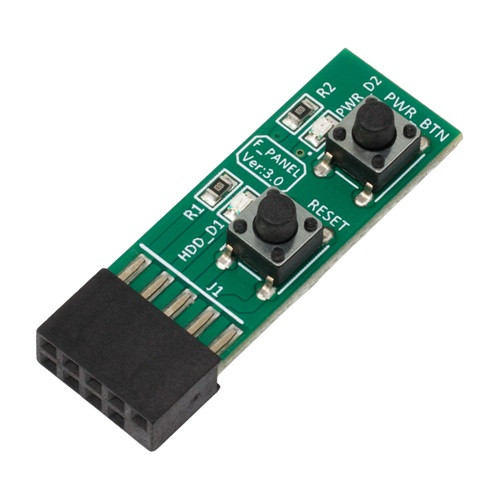

AINEX KM-10
実験用スイッチ/LED基板
■特徴
マザーボード用のスイッチとLEDを一枚の基板にまとめました。
マザーボードの試験や、本体の電源/リセットスイッチが故障した場合の代替として役に立ちます。
スイッチ/LED/コネクタが基板上に搭載されているため、個別に配線する必要がなく設置が簡単です。
PCケースを使用しないベンチテスト環境や、組み立て前の動作確認・検証作業に便利です。
ASRock/ASUS/GIGABYTE/MSIなどで採用されている一般的なピン配列に対応しています。
2x5ピン スイッチ/LEDヘッダーに本製品を接続すると、スイッチ/LEDが1x5ピン側に向くように設計されています。購入前に使用環境に適合するかご確認ください。
検証マニアシリーズ
■仕様
電源スイッチ: プッシュスイッチ
リセットスイッチ: プッシュスイッチ
電源LED: 赤
HDD LED: 青
スイッチ動作: モーメンタリ (ノンロックタイプ)
コネクタ形状: 2x5ピン メス
コネクタピッチ: 2.54mm
サイズ: 約40×13×9.5mm (ボタン含む)
マザーボード用のスイッチとLEDを一枚の基板にまとめました。
マザーボードの試験や、本体の電源/リセットスイッチが故障した場合の代替として役に立ちます。
スイッチ/LED/コネクタが基板上に搭載されているため、個別に配線する必要がなく設置が簡単です。
PCケースを使用しないベンチテスト環境や、組み立て前の動作確認・検証作業に便利です。
ASRock/ASUS/GIGABYTE/MSIなどで採用されている一般的なピン配列に対応しています。
2x5ピン スイッチ/LEDヘッダーに本製品を接続すると、スイッチ/LEDが1x5ピン側に向くように設計されています。購入前に使用環境に適合するかご確認ください。
検証マニアシリーズ
■仕様
電源スイッチ: プッシュスイッチ
リセットスイッチ: プッシュスイッチ
電源LED: 赤
HDD LED: 青
スイッチ動作: モーメンタリ (ノンロックタイプ)
コネクタ形状: 2x5ピン メス
コネクタピッチ: 2.54mm
サイズ: 約40×13×9.5mm (ボタン含む)
必ずご使用のマザーボード取扱説明書でピン配列をご確認ください。同じ2x5ピン形状でもピン配列が異なる場合があります。
本製品のLEDのピンの極性は固定されており、マザーボード側の配列によってはLEDが点灯しない場合があります。
マザーボードの設置位置や周辺部品 (PCケース・電源ユニットなど) の配置によっては、スイッチの向きが隣接部品側を向き、押しにくくなる場合があります。
本製品のLEDのピンの極性は固定されており、マザーボード側の配列によってはLEDが点灯しない場合があります。
マザーボードの設置位置や周辺部品 (PCケース・電源ユニットなど) の配置によっては、スイッチの向きが隣接部品側を向き、押しにくくなる場合があります。
