M5STACK M5STACK-A165

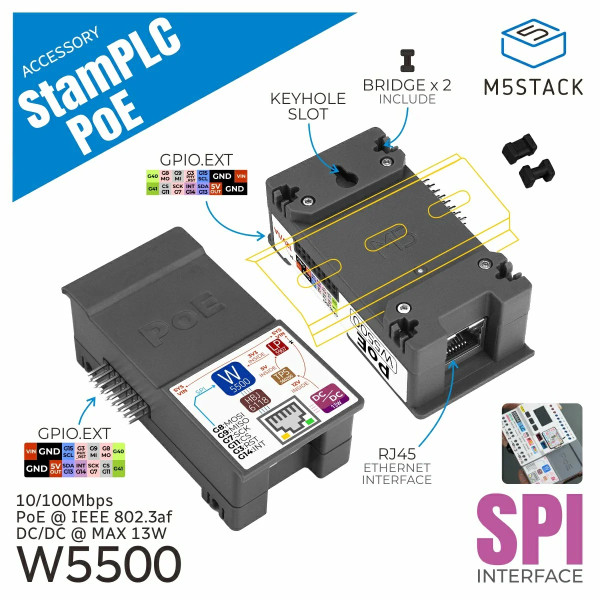

【11011】M5Stamp PLCコントローラー用イーサネットモジュール(PoE対応)
M5Stamp PLC コントローラー専用に設計された、PoE(Power over Ethernet)対応のイーサネット制御モジュールです。PoE技術により、1本のイーサネットケーブルでデータ伝送と電力供給の両方を実現します。
本製品には、TCP/IPプロトコルスタック内蔵のW5500組込イーサネットコントローラが搭載され、八つの独立したハードウェアソケット、10/100 Mbpsイーサネットデータリンク層(MAC)、および物理層(PHY)を実現、UDPやTCPなどの主要なネットワーク通信方式に対応しています。RJ45イーサネットコネクタを介してネットワークに接続し、SPIインターフェースを通じてM5Stamp PLC コントローラーと通信します。
産業オートメーションの生産ライン、建物の集中管理システム、エネルギーや電力配分の監視、データセンターや通信機器の管理など、有線ネットワーク接続において高い安定性とリアルタイム性能が求められる用途に最適です。
特徴
W5500組込イーサネットコントローラを搭載
SPIプロトコルによる制御
PoE給電が可能、イーサネットケーブル1本でデータと電力の供給を実現
UDPを介したイーサネットWake-on-LAN機能に対応
TCP/IPプロトコルスタックを内蔵し、TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoEプロトコルに対応
最大八つの独立したハードウェアソケットによる同時通信が可能
10/100MイーサネットMACおよびPHYを統合し、全二重/半二重動作モードに対応
ネットワーク速度の自動ネゴシエーションに対応
オンボードRJ45イーサネットインターフェース
DINレールマウントおよび取付穴による設置が可能
開発プラットフォーム:Arduino、UIFlow2
仕様
通信方式:SPI通信
イーサネットコントローラ:W5500
イーサネット速度:10/100M適応型
電源:PoE/DC 12 V/DC 5 V
ハードウェアソケット:八つの独立したハードウェアソケット
サポートプロトコル:TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE
PoE機能:IEEE802.3af準拠、DC37～57 V入力
PoE電力:最大13 W
インターフェース型式:2 x 8P 2.54 mmピン/ソケット、RJ45イーサネットインターフェース
MAC/PHY:10/100M MACおよびPHY統合
取付方法:DINレール取付 / 取付穴
製品重量:70.8 g
総重量:79.9 g
※M5Stamp PLCコントローラー用イーサネットモジュール(PoE対応)、連結用部品以外は商品に含まれません
内容物
1 x M5Stamp PLCコントローラー用イーサネットモジュール(PoE対応)本体
2 x 連結用部品
本製品には、TCP/IPプロトコルスタック内蔵のW5500組込イーサネットコントローラが搭載され、八つの独立したハードウェアソケット、10/100 Mbpsイーサネットデータリンク層(MAC)、および物理層(PHY)を実現、UDPやTCPなどの主要なネットワーク通信方式に対応しています。RJ45イーサネットコネクタを介してネットワークに接続し、SPIインターフェースを通じてM5Stamp PLC コントローラーと通信します。
産業オートメーションの生産ライン、建物の集中管理システム、エネルギーや電力配分の監視、データセンターや通信機器の管理など、有線ネットワーク接続において高い安定性とリアルタイム性能が求められる用途に最適です。
特徴
W5500組込イーサネットコントローラを搭載
SPIプロトコルによる制御
PoE給電が可能、イーサネットケーブル1本でデータと電力の供給を実現
UDPを介したイーサネットWake-on-LAN機能に対応
TCP/IPプロトコルスタックを内蔵し、TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoEプロトコルに対応
最大八つの独立したハードウェアソケットによる同時通信が可能
10/100MイーサネットMACおよびPHYを統合し、全二重/半二重動作モードに対応
ネットワーク速度の自動ネゴシエーションに対応
オンボードRJ45イーサネットインターフェース
DINレールマウントおよび取付穴による設置が可能
開発プラットフォーム:Arduino、UIFlow2
仕様
通信方式:SPI通信
イーサネットコントローラ:W5500
イーサネット速度:10/100M適応型
電源:PoE/DC 12 V/DC 5 V
ハードウェアソケット:八つの独立したハードウェアソケット
サポートプロトコル:TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE
PoE機能:IEEE802.3af準拠、DC37～57 V入力
PoE電力:最大13 W
インターフェース型式:2 x 8P 2.54 mmピン/ソケット、RJ45イーサネットインターフェース
MAC/PHY:10/100M MACおよびPHY統合
取付方法:DINレール取付 / 取付穴
製品重量:70.8 g
総重量:79.9 g
※M5Stamp PLCコントローラー用イーサネットモジュール(PoE対応)、連結用部品以外は商品に含まれません
内容物
1 x M5Stamp PLCコントローラー用イーサネットモジュール(PoE対応)本体
2 x 連結用部品
