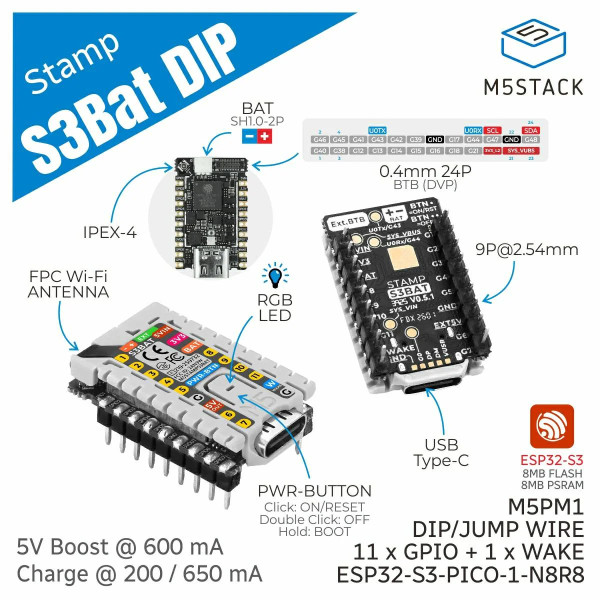

M5STACK M5STACK-S015-DIP
【11124】M5StampS3 BAT(2.54mmピンヘッダ実装済み)
コンパクトサイズで電池駆動のIoT機器や省電力機器へ手軽に組み込める、電源管理機能内蔵のESP32-S3コアモジュールです。ESP32-S3-PICO-1-N8R8が搭載され、2.4 GHz Wi-Fi、8 MB Flash、8 MB PSRAMを備えています。3.7 Vリチウム電池入力、USB Type-C/DC 5 V入力、外部からのウェイクアップ機能、バッテリ充電管理、電圧監視などがひとつのモジュールにまとまっているので、センサ端末や小型IoTノードを素早く構築できます。2.54 mmピンヘッダを実装済みなので、ブレッドボードやユニバーサル基板にそのまま挿して試作できます。
特徴
ESP32-S3-PICO-1-N8R8を搭載
2.4 GHz Wi-Fiを使用可能
8 MB Flash、8 MB PSRAMを内蔵
電源管理IC M5PM1を内蔵し、電源入出力制御、リチウム電池充電制御、入力電圧/電池電圧の検出が可能
3.7 Vリチウム電池、USB Type-C、DC 5 Vの3系統から給電可能
外部ウェイクアップIOを備え、低消費電力スリープからの復帰が可能
11 x GPIO
24P BTBコネクタを備え、DVPインターフェースを使用可能
1 x プログラマブルRGB LED搭載
ブレッドボードやPCBへ組み込みやすい2.54 mmピンヘッダ実装済み
Arduino IDEで開発可能
仕様
SoC:ESP32-S3-PICO-1-N8R8
CPU:Xtensa LX7デュアルコア、最大240 MHz
Flash:8 MB
PSRAM:8 MB
無線通信:2.4 GHz Wi-Fi
入力電源:3.7 Vリチウム電池/USB Type-C/DC 5 V
RGB LED:1 x WS2812
バッテリコネクタ:SH1.0-2P
パッド引き出し:11 x GPIO(G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11)、1 x ウェイクアップIO(PY_G4_WAKE)
BTB側引き出し:19 x GPIO(G40/G38/G12/G13/G14/G15/G16/G18/G21/G46/G45/G41/G43/G42/G39/G17/G44/G47/G48)
BTBコネクタ:24P、0.4 mmピッチ
アンテナコネクタ:IPEX-4
アンテナ:FPCアンテナ
動作温度:0～40℃
消費電流
スリープモード:4.2 [email protected] uA
スタンバイモード:4.2 [email protected] uA
軽負荷モード:4.2 [email protected] mA
フル負荷モード:4.2 [email protected] mA
寸法:29.8 x 18.0 x 12.0 mm
重量:4.5 g
内容物
1 x M5StampS3 BAT Module
1 x SH1.0電池接続線
特徴
ESP32-S3-PICO-1-N8R8を搭載
2.4 GHz Wi-Fiを使用可能
8 MB Flash、8 MB PSRAMを内蔵
電源管理IC M5PM1を内蔵し、電源入出力制御、リチウム電池充電制御、入力電圧/電池電圧の検出が可能
3.7 Vリチウム電池、USB Type-C、DC 5 Vの3系統から給電可能
外部ウェイクアップIOを備え、低消費電力スリープからの復帰が可能
11 x GPIO
24P BTBコネクタを備え、DVPインターフェースを使用可能
1 x プログラマブルRGB LED搭載
ブレッドボードやPCBへ組み込みやすい2.54 mmピンヘッダ実装済み
Arduino IDEで開発可能
仕様
SoC:ESP32-S3-PICO-1-N8R8
CPU:Xtensa LX7デュアルコア、最大240 MHz
Flash:8 MB
PSRAM:8 MB
無線通信:2.4 GHz Wi-Fi
入力電源:3.7 Vリチウム電池/USB Type-C/DC 5 V
RGB LED:1 x WS2812
バッテリコネクタ:SH1.0-2P
パッド引き出し:11 x GPIO(G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11)、1 x ウェイクアップIO(PY_G4_WAKE)
BTB側引き出し:19 x GPIO(G40/G38/G12/G13/G14/G15/G16/G18/G21/G46/G45/G41/G43/G42/G39/G17/G44/G47/G48)
BTBコネクタ:24P、0.4 mmピッチ
アンテナコネクタ:IPEX-4
アンテナ:FPCアンテナ
動作温度:0～40℃
消費電流
スリープモード:4.2 [email protected] uA
スタンバイモード:4.2 [email protected] uA
軽負荷モード:4.2 [email protected] mA
フル負荷モード:4.2 [email protected] mA
寸法:29.8 x 18.0 x 12.0 mm
重量:4.5 g
内容物
1 x M5StampS3 BAT Module
1 x SH1.0電池接続線
