DDS技術、200 MSa/sのサンプリングレート、14 bitの分解能を備えた2チャンネル任意波形発生器です。最大60MHzまで波形、デューティサイクル、エッジタイミングを柔軟かつ正確に制御できます。研究開発、教育、自動テストシステムや音響合成などに最適です。またコンパクトでUSB Type-Cで給電できることから持ち運びも容易です。

特徴

2チャンネル出力
設定できる振幅は負荷や周波数により変わります:
2 mVpp～20 Vpp:ハイインピーダンス、＜10 MHz
2 mVpp～10 Vpp:ハイインピーダンス、＞10 MHz
1 mVpp～10 Vpp:50Ω、＜10 MHz
1 mVpp～5 Vpp:50Ω、＞10 MHz
14 bit分解能で200 Mサンプル毎秒を実現
高忠実度・低歪の波形を出力できます
標準的な波形(正弦波、方形波、ノコギリ波、パルス波、ノイズ、DC)の他、ユーザー定義の任意波形にも対応
ゼロサージテクノロジーにより1 %以下のオーバーシュート、13.5 ns以下の立ち上がり / 立ち下り時間を実現
バリポイントテクノロジーにより1 µSa/s～200 MSa/sのサンプリングレートで、点ごとの任意波形出力が可能となり、低ジッタ(＜ 200 ps)で波形の細部まで忠実に再現
AM、FM、PM、FSK、ASK、PSKといった各種変調が可能、デジタル通信や無線の試験にも適しています
周波数スイープ機能は線形/対数モードと1 ms〜500 sまでのスイープ時間を設定できます
7桁周波数カウンタ機能は100 mHz〜100 MHzのTTLレベル信号の周波数、周期、デューティ比を±51 ppmの精度で測定できます
1 mVpp〜10 Vpp(50Ω負荷)出力時に位相ノイズ-125 dBc/Hz以下(出力10 MHzオフセット10 kHz時)、高調波歪-40 dBc未満(30～60 MHz出力時)と高精度な出力信号
タッチスクリーン搭載4.3インチTFTディスプレイと物理ボタンの組み合わせにより、直感的な操作と迅速なパラメータ調整が可能
リアルタイムの波形プレビューとステータス表示を画面上に表示できるので、設定時や操作時に明確なモニタリングが可能
チャンネル分離、接地安全性、TTLレベルの同期 / 出力を含む堅牢な出力保護機能により、安定した性能を実現
アルミ製ヒートシンクと静音ファンを備えた高性能冷却システムにより、長時間の使用時でも安定して動作します
不揮発性メモリには最大24種類の任意波形を保存でき、瞬時に呼び出すことができます。
連続出力、ゲート出力、変調、スイープなど、複数の動作モードをサポートし、自動テストシステムに最大限の柔軟性を提供します。
コンパクトサイズで、USB Type-Cケーブルで給電できることから持ち運びが容易です。
外形寸法(参考値):172 x 90 x 68 mm
電源入力:DC 5 V、2 A(消費電力 10 W未満)

内容物

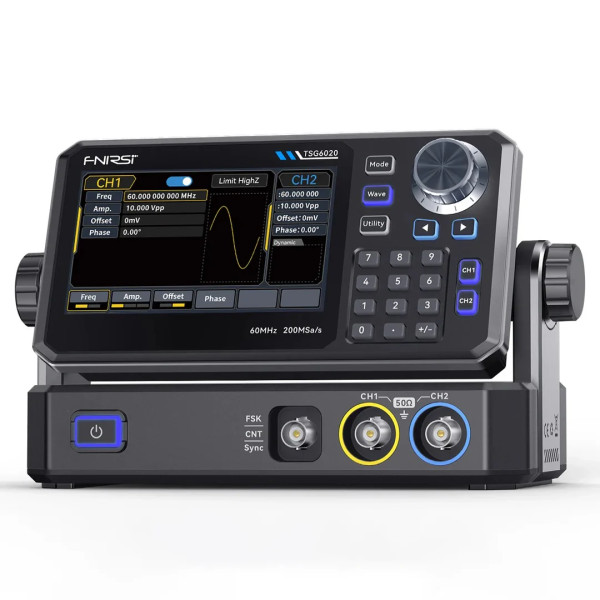

1 x FNIRSI TSG-6020 2ch ファンクションジェネレータ本体
1 x USB 給電用ケーブル(Type-Cプラグ - Type-Aプラグ)
1 x USB データケーブル(Type-Bプラグ - Type-Aプラグ)
1 x 信号用ケーブル(BNC - BNC)
1 x 信号用ケーブル(BNC - ワニ口クリップ)
1 x 取扱説明書(中国語・英語)
※ USB ACアダプタは商品に含まれません。別途御用意ください。
※ 本機は2チャンネル機ですが、付属する信号用ケーブルはBNC-BNCとBNC-ワニ口クリップが各1本です。必要に応じて別途御用意ください。
