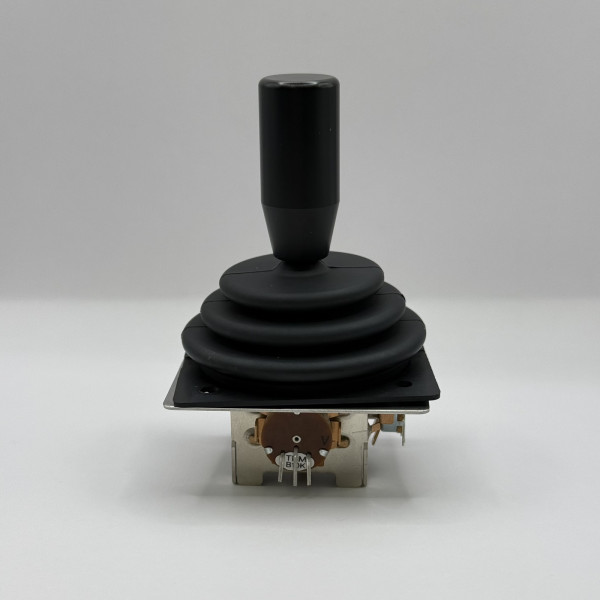

ツバメ無線 NTX-262RAHN B10K
ジャバラブーツ付きジョイスティック
遠隔操作、遠隔制御、遠隔コントローラ、医療器、ゲーム機、ドローン、照明操作、ロボット操作などの用途に使用されるジョイスティックです。
公称全抵抗値 :B10KΩ ±20%(2D)
定格電圧と電力:DC5V ±0.5V 0.05W
出力電圧 :DC0V～5V 中点は2.5V±0.4V
残留抵抗値 :端子1～2間250Ω以下 端子2～3間250Ω以下
摺動雜音 :200mV未満
絶縁抵抗 :DC500V50MΩ以上
耐電圧 :AC500V 1分間OK
有効電気的動作角度:30°±2°
相互偏差 :レバーの垂直位置にて±2db居ない
単独直線性 :±5%
機械的性能
レバー動作角度 :38°土20
レバー操作力 :1.3±0.5N (0°から5°まで)
レバー操作止強度 : 41N(測定条件は下図参考)
レバー押引き強度 : 200 N(20Kgf)
レバー遊び角度 :±1.5°以内
ツマミ押引き強度 :6Kgf (60N)
耐久性
動作耐久性: 100万回
※100万回動作後、機械的、電気的に異常が無く、全抵抗値変化率は初期の値に対し土20%以内
使用条件
使用温度範囲:-10～70°C
保存温度範囲:15~ 35°C
公称全抵抗値 :B10KΩ ±20%(2D)
定格電圧と電力:DC5V ±0.5V 0.05W
出力電圧 :DC0V～5V 中点は2.5V±0.4V
残留抵抗値 :端子1～2間250Ω以下 端子2～3間250Ω以下
摺動雜音 :200mV未満
絶縁抵抗 :DC500V50MΩ以上
耐電圧 :AC500V 1分間OK
有効電気的動作角度:30°±2°
相互偏差 :レバーの垂直位置にて±2db居ない
単独直線性 :±5%
機械的性能
レバー動作角度 :38°土20
レバー操作力 :1.3±0.5N (0°から5°まで)
レバー操作止強度 : 41N(測定条件は下図参考)
レバー押引き強度 : 200 N(20Kgf)
レバー遊び角度 :±1.5°以内
ツマミ押引き強度 :6Kgf (60N)
耐久性
動作耐久性: 100万回
※100万回動作後、機械的、電気的に異常が無く、全抵抗値変化率は初期の値に対し土20%以内
使用条件
使用温度範囲:-10～70°C
保存温度範囲:15~ 35°C
