カメラ制御インタフェースの複雑さを軽減させた高解像度の新世代SPIカメラです。5メガピクセルCMOSイメージセンサを内蔵、小型サイズで簡単に使えるハードウェアインターフェースとオープンソースのコードライブラリが用意されています。

Arduino、Raspberry Pi、Maple、STM32、ESP32、Beaglebone blackなど、SPIとI2Cインタフェースを備えたプラットフォームであれば使用可能です。低コストマイコンには未搭載のカメラインタフェースを追加するだけではなく、一台のマイコンに複数のカメラを追加することもできます。

用途

IoT カメラ
ロボットカメラ
野生動物観察カメラ

特徴

幅広いプラットフォーム対応:Arduino、Raspberry Pi、 STM32、ESP32、FPGAなどの各種プラットフォームに標準的なSPI/I2Cインターフェースで対応
M12レンズ対応:小型フォームファクターのレンズ交換可能なM12マウントで、スペースに制約のある環境や特定用途への導入に最適
オープンソースSDKによる容易な統合:オープンソースのコードライブラリ/SDKで開発が簡素化され、画像キャプチャやコントロール機能を素早く実装可能。
制御とデータのデュアルインタフェース:センサ設定はI2C、コマンドと画像データ転送はSPIで、効率的な制御と安定したデータフローを確保。
マルチカメラへの拡張: 一つのコントローラに複数のカメラを接続可能。調整可能な撮影パラメータにより、IoTやビジョンアプリケーションで柔軟に活用できます。

仕様

Camera
センサ 5MP CMOS イメージセンサ
解像度 5 メガピクセル
色カラー
シャッタータイプローリングシャッター
オプティカルフォーマット 1/4"
出力フォーマット JPEG RGB
画素サイズ 1.4 x 1.4 µm
センサ有効領域 2592(H)× 1944(V)
センサ画像領域 3.65 x 2.74 mm (対角 4.56 mm)
解像度 2592 x 1944、2048 x 1536、1600 x 1200
1280 x 960、1024 x 768、640 x 480、320 x 240
レンズ
焦点タイプ固定焦点
視野角 50°(D)×40°(H)×30°(V)
レンズマウント M12
F値 F2.2
有効焦点長 4.9 mm
IR感度 650 nm IR フィルタ内蔵
TV歪み＜-1.0%
焦点距離 260 cm～∞
重量 2 g
機能/互換性
インターフェース SPI、I2C
プラットフォーム Arduino、ESP32、Raspberry Pi Picoなど
SDK サポートあり
SPI速度最大8 MHz
フレームバッファ 8 Mバイト
カメラ制御ライトモード(Advanced/Simple オートホワイトバランス、マニュアルday、マニュアルA, マニュアルcwf、マニュアルcloudy)、
カラー彩度、輝度、コントラスト、
特殊効果(Normal、B&W、Negative、B&W、Reddishなど)、
露出レベル、シャープネス、ミラー/フリップ、圧縮品質
電気/機械諸元
動作電圧 3.3 V/5 V
消費電力最大0.7 W
カメラボード寸法 34 x 24 mm
カメラ重量 5.7 g
寸法 34 x 24 x 16.8 mm
認証など
保存温度範囲 -20～75℃
動作温度範囲 0～50℃
認証 RoHS
内容物

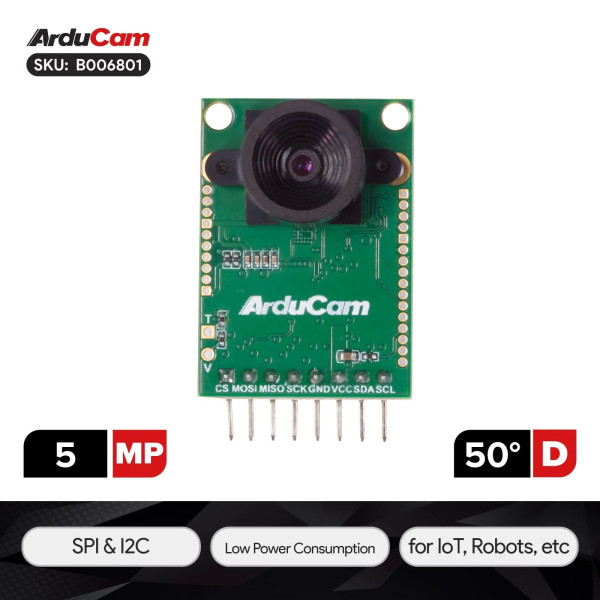

1 x Arducam 5MP ミニSPI カメラモジュール
1 x ジャンパワイヤ
