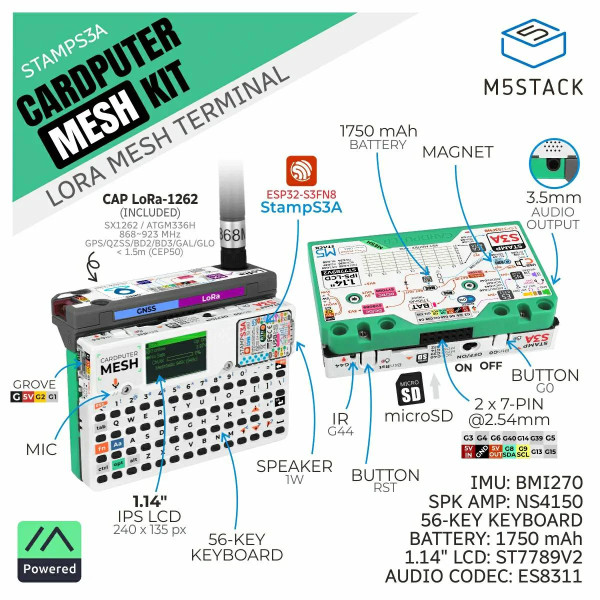

LoRaメッシュネットワークとGPS測位機能が統合されたポータブル通信端末キットで、コアコントローラM5Stack Cardputer Advと通信拡張モジュールCardputer Adv用Cap LoRa 1262を中核に構成されています。

Cardputer Advは、StampS3A(ESP32-S3FN8ベース)が搭載された、カードサイズのポータブルプログラマブルコントローラです。1.14インチのLCD画面と56キーのコンパクトキーボードを備え、現場での情報表示やコマンド入力が容易に行えます。内蔵の1750 mAhリチウム電池により、長時間の動作が可能、また、音声対話やオーディオ出力用に、ES8311オーディオコーデック、MEMSマイク、1Wスピーカー、3.5 mmオーディオジャックが用意されています。

Cap LoRa 1262はCardputer Adv用に設計された、LoRaと GNSSが搭載された高性能通信拡張モジュールです。EXT 2.54-14Pインターフェースを介してCardputer-Advに接続され、電源および制御信号をホストから直接供給されます。本モジュールはSX1262 LoRaソリューションを基盤とし、868～923 MHz帯に対応、受信感度は-147 dBm、送信出力は22 dBmです。RP-SMA外部アンテナとRFシールドにより、強力な耐干渉性を備えた信頼性の高い長距離通信を実現します。セラミックアンテナ内蔵のAT6668 GNSSモジュールは、GPS、BeiDou、GLONASS、Galileoを含むマルチコンステレーション測位に対応しています。また、外部センサ接続用のHY2.0-4Pインターフェースも搭載されています。

本製品にはMeshtasticファームウェアがプリインストールされ、箱から出してすぐに使用可能です。LoRaメッシュネットワークに参加するのに複雑な開発作業は必要ありません。Cardputer AdvとCap LoRa 1262はシームレスに連携し、簡単な設定のみで直感的な測位を実現できるので、屋外通信、ノードの展開、位置追跡、および産業用点検に最適です。

特徴

コアコントローラー(Cardputer Adv):

Stamp-S3A コアモジュール(ESP32-S3FN8)
56キーのキーボード
1.14インチLCD画面
ES8311オーディオコーデック + NS4150Bアンプ + 1 Wスピーカー + MEMSマイク
3.5 mmオーディオ出力ジャック
6軸IMU BMI270
赤外線エミッタ
microSDカードスロット
1750 mAhのリチウムバッテリー内蔵
HY2.0-4P Groveインターフェース + EXT 2.54-14P拡張バス
背面マグネット式、LEGOマウントホールに対応
通信拡張モジュール(Cap LoRa 1262):

LoRa変調技術 + GNSS全地球測位システム
動作周波数:868～923 MHz
受信感度:-147 dBm、送信出力:22 dBm
セラミックGPSアンテナ内蔵、外部RP-SMAアンテナインタフェース
GPS / QZSS / BD2 / BD3 / GAL / GLOのマルチコンステレーション測位に対応
HY2.0-4P拡張インタフェース(外部センサ接続用)
開発プラットフォーム
Arduino
UiFlow2
ESP-IDF
PlatformIO
内容物

1 x Cardputer Adv(グリーンバックシェル版)
1 x Cap LoRa 1262
1 x LoRa ラバーダックアンテナ(RP-SMAコネクタ)
1 x M2 x 4 mm キャップヘッド小ねじ
1 x L字型六角レンチ 1.5 mm(M2ねじ用)
1 x 安全警告ステッカー
用途

リモートGPSトラッカー
屋外メッシュネットワーク
ラピッドプロトタイピングと機能検証
産業用制御・自動化
スマートシティ/スマートホーム
車載測位・ナビゲーション
組み込みシステムの開発と学習
