M5STACK M5STACK-U221

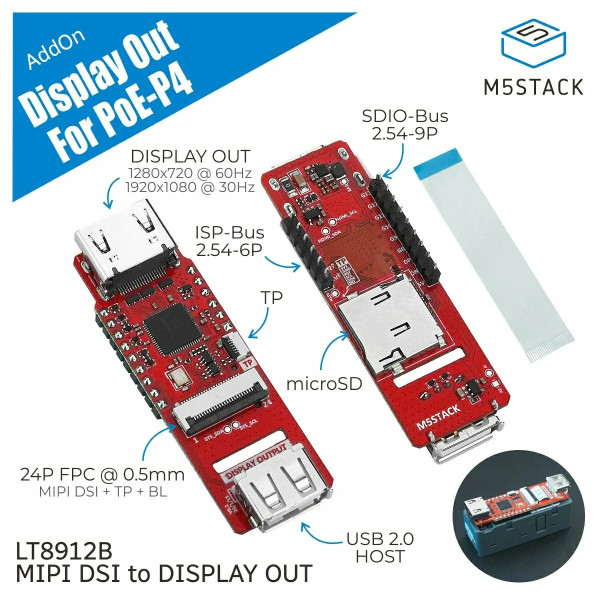

【11348】M5Stack PoE-P4用ディスプレイ出力追加ボード(LT8912B)
M5Stack ESP32-P4搭載 PoE-P4ユニット(以下、PoE-P4ユニット)用に設計されたディスプレイ出力拡張モジュールです。LT8912Bチップをベースに、PoE-P4ユニットからのMIPI DSIディスプレイ信号をHDMI出力に変換します。I2C TP(タッチパネル)インターフェースやmicroSDカードスロットが搭載され、PoEディスプレイ端末、組み込み制御パネルやダッシュボードなどのHMI(ヒューマン・マシン・インターフェース)として活用できます。
特徴
PoE-P4ユニット用に設計されたディスプレイ出力拡張モジュール
LT8912Bチップをベースに、MIPI DSIディスプレイ信号をHDMI出力に変換
標準的なHDMI Type-A端子を搭載
I2C TP(タッチパネル)インターフェースによるタッチインタラクションをサポート
microSDカードスロットにより、ローカルストレージを拡張可能
USB Type-A端子を備え、マウスやキーボードなどの周辺機器に対応
1280 x 720 @60 Hzおよび1920 x 1080 @30 Hzの2種類の出力解像度をサポート
仕様
変換チップ LT8912B
メイン入力インターフェース 24P FPC(0.5 mmピッチ)
入力信号 MIPI DSI 2レーン / SYS_SDA / SYS_SCL / TP_INT / TP_RST / USB1_DP / USB1_DN / SDIO / RESET_N
ディスプレイ出力 1 x HDMI Type-A
I2CTP(タッチパネル)インターフェース 1 x 0.55-6P
USB 1 x USB Type-A
USB Load Capacity 5 V @0.5 A
ストレージ 1 x microSDカードスロット
電源入力 DC 5 V(PoE-P4ユニット拡張インターフェースより入力)
ディスプレイ出力解像度 1280 x 720 @ 60 Hz / 1920 x 1080 @ 30 Hz
待機時消費電力 DC 5 V @74.55 mA(ユニット全体)
動作時消費電力 DC 5 V @186.83 mA (ユニット全体)
製品サイズ 20.3 x 62.9 x 15.5 mm
製品重量 7.9 g
内容物
1 x 本体
1 x 24ピンFPCケーブル(0.5 mmピッチ)
特徴
PoE-P4ユニット用に設計されたディスプレイ出力拡張モジュール
LT8912Bチップをベースに、MIPI DSIディスプレイ信号をHDMI出力に変換
標準的なHDMI Type-A端子を搭載
I2C TP(タッチパネル)インターフェースによるタッチインタラクションをサポート
microSDカードスロットにより、ローカルストレージを拡張可能
USB Type-A端子を備え、マウスやキーボードなどの周辺機器に対応
1280 x 720 @60 Hzおよび1920 x 1080 @30 Hzの2種類の出力解像度をサポート
仕様
変換チップ LT8912B
メイン入力インターフェース 24P FPC(0.5 mmピッチ)
入力信号 MIPI DSI 2レーン / SYS_SDA / SYS_SCL / TP_INT / TP_RST / USB1_DP / USB1_DN / SDIO / RESET_N
ディスプレイ出力 1 x HDMI Type-A
I2CTP(タッチパネル)インターフェース 1 x 0.55-6P
USB 1 x USB Type-A
USB Load Capacity 5 V @0.5 A
ストレージ 1 x microSDカードスロット
電源入力 DC 5 V(PoE-P4ユニット拡張インターフェースより入力)
ディスプレイ出力解像度 1280 x 720 @ 60 Hz / 1920 x 1080 @ 30 Hz
待機時消費電力 DC 5 V @74.55 mA(ユニット全体)
動作時消費電力 DC 5 V @186.83 mA (ユニット全体)
製品サイズ 20.3 x 62.9 x 15.5 mm
製品重量 7.9 g
内容物
1 x 本体
1 x 24ピンFPCケーブル(0.5 mmピッチ)
