M5STACK M5STACK-A176

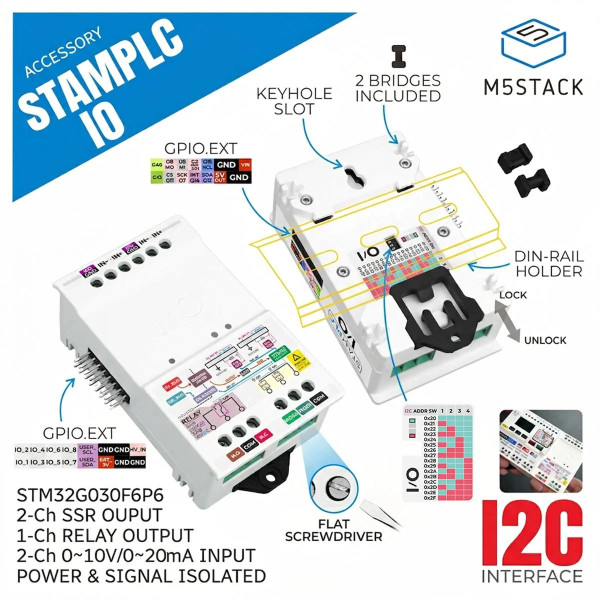

【11350】M5StampPLCコントローラー用 I/Oモジュール(INA226AIDGSR)
M5StampPLCコントローラー用に設計された電気絶縁型のI/O拡張モジュールです。高電圧回路と低電圧回路が混在する産業用環境での運用が想定されています。二つのアクティブなアナログ入力チャンネル、二つのソリッドステートリレー(SSR)、およびひとつの機械式リレーが搭載されています。メインコントローラー STM32G030F6P6により、外部入出力、リレー駆動、アドレス割り当て、および絶縁チャンネルを介したI2Cバス通信を一元管理できます。
CA-IS3020SデジタルアイソレーターとB0505M-2WR3絶縁型電源モジュールが統合され、通信バスと電源回路の間で電気的な絶縁を実現しています。電源分岐の監視、低電圧アクチュエーターの駆動、センサの電源管理といった産業用オートメーションの用途に適しています。
特徴
メインコントローラー STM32G030F6P6
4P DIPスイッチによるデバイスのI2Cアドレスの設定が可能
2チャンネルのアクティブなアナログ入力
DC 0 ~ 10 V / 0 ~ 20 mA 出力センサに対応
2チャンネルのソリッドステートリレー(SSR)
DC 0 ~ 60 V 最大2.5 Aのスイッチング回路を開閉できます
1チャンネルの機械式リレー
AC 250 V @5 A / DC 28 V @5 Aのスイッチング回路を開閉できます
CA-IS3020S デジタルアイソレータを内蔵
B0505M-2WR3 絶縁型DCDCコンバータを搭載
リレー出力状態表示用LEDを搭載
入出力チャンネルに保護回路を搭載
DINレールへの取り付け可能
仕様
MCU STM32G030F6P6
通信 I2C (0x20)
I2Cアイソレータ CA-IS3020S
絶縁型電源モジュール B0505M-2WR3
電源レギュレータ TPAP7343D-33FS4
電圧 / 電流モニター INA226AIDGSR
アナログ入力 2 x アナログ入力(0 ~ 20 mAおよび0 ~ 10 Vに対応)
MOSスイッチ出力 2 x ソリッドステートリレー出力(MOS1 / MOS2、共通端子COM、最大DC 0～60 V / 2.5 Aのスイッチングに対応)
リレー出力 1 x 機械式リレー(SRD-5VDC-SL-C )、 N.C / COM / N.O端子、AC 250 V @5 A / DC 28 V @5 A スイッチングに対応
I2Cアドレス設定 4P DIPスイッチ(設定可能なI2Cアドレス範囲:0x20 ~ 0x2F)
制御インターフェースタイプ スイッチ出力 / 2 x 3Pリレー端子、1 x 6P 入力端子
取り付け方法 DINレール取り付け / 取り付け穴
製品サイズ 51.4 x 80.0 x 27.1 mm
製品重量 62.1 g
CA-IS3020SデジタルアイソレーターとB0505M-2WR3絶縁型電源モジュールが統合され、通信バスと電源回路の間で電気的な絶縁を実現しています。電源分岐の監視、低電圧アクチュエーターの駆動、センサの電源管理といった産業用オートメーションの用途に適しています。
特徴
メインコントローラー STM32G030F6P6
4P DIPスイッチによるデバイスのI2Cアドレスの設定が可能
2チャンネルのアクティブなアナログ入力
DC 0 ~ 10 V / 0 ~ 20 mA 出力センサに対応
2チャンネルのソリッドステートリレー(SSR)
DC 0 ~ 60 V 最大2.5 Aのスイッチング回路を開閉できます
1チャンネルの機械式リレー
AC 250 V @5 A / DC 28 V @5 Aのスイッチング回路を開閉できます
CA-IS3020S デジタルアイソレータを内蔵
B0505M-2WR3 絶縁型DCDCコンバータを搭載
リレー出力状態表示用LEDを搭載
入出力チャンネルに保護回路を搭載
DINレールへの取り付け可能
仕様
MCU STM32G030F6P6
通信 I2C (0x20)
I2Cアイソレータ CA-IS3020S
絶縁型電源モジュール B0505M-2WR3
電源レギュレータ TPAP7343D-33FS4
電圧 / 電流モニター INA226AIDGSR
アナログ入力 2 x アナログ入力(0 ~ 20 mAおよび0 ~ 10 Vに対応)
MOSスイッチ出力 2 x ソリッドステートリレー出力(MOS1 / MOS2、共通端子COM、最大DC 0～60 V / 2.5 Aのスイッチングに対応)
リレー出力 1 x 機械式リレー(SRD-5VDC-SL-C )、 N.C / COM / N.O端子、AC 250 V @5 A / DC 28 V @5 A スイッチングに対応
I2Cアドレス設定 4P DIPスイッチ(設定可能なI2Cアドレス範囲:0x20 ~ 0x2F)
制御インターフェースタイプ スイッチ出力 / 2 x 3Pリレー端子、1 x 6P 入力端子
取り付け方法 DINレール取り付け / 取り付け穴
製品サイズ 51.4 x 80.0 x 27.1 mm
製品重量 62.1 g
