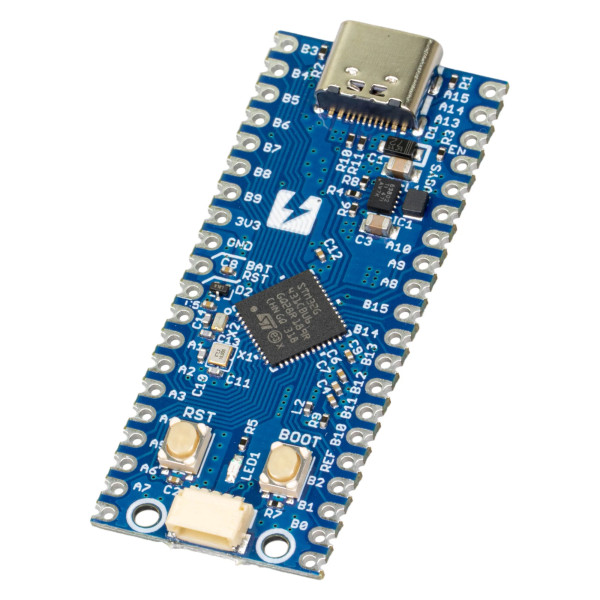

STマイクロエレクトロニクスの32 bitマイクロコントローラー「STM32G431CBU6」を搭載したコンパクトな開発ボードです。組込み開発・IoT機器、ブラシレスモーターのコントローラーに最適なマイコンボードです。コアはArm Cortex-M4(FPU搭載)で最大170 MHzで動作し、128 KBのFlashメモリと32 KBのSRAMを搭載しています。

リセットスイッチRSTとブートモード切替スイッチBOOT、汎用LEDPC4を搭載しているほか、16 MHzクリスタルと32.768 kHzクリスタルで精度の高いクロック供給が可能です。入出力は30本のGPIOポートと各種センサーとの接続に便利なQwiic/STEMMA QTコネクタを備えています。

電源回路にはテキサス・インスツルメンツの昇降圧DCコンバータ「TPS63802」を搭載し、1.8 V～5.5 Vの幅広い入力電圧に対応しています。また端面スルーホールで、ユニバーサル基板での試作にも便利です。

この開発ボードには、あらかじめブートローダが書き込まれているため、Arduino IDEを使ってソフトウェアを開発できます。ソフトウェアを書き込むときは、まずブートモード切替スイッチBOOTを押しながら、リセットスイッチRSTを押してください。これでボードが書き込みモードに切り替わります。その後、Arduino IDEからソフトウェアを書き込んでください。

特長

STマイクロエレクトロニクス 32 bitマイコン STM32G431CBU6搭載
Arm Cortex-M4コア(FPU内蔵)、最大170 MHz動作
128 KBフラッシュメモリ
32 KB SRAM
リセットスイッチRSTとブートモード切替スイッチBOOT
汎用LEDPC4
16 MHzクリスタルと32.768 kHzクリスタル
30本のGPIOポート
Qwiic/STEMMA QTコネクター
TPS63802昇降圧DCコンバータ搭載(入力電圧範囲:1.8 V〜5.5 V)
STM32G431CBU6の仕様

Arm Cortex-M4 32ビットCPU(FPU搭載)、最大170 MHz、213 DMIPS
ART AcceleratorでFlashからの0ウェイト実行可能
動作電圧:1.71～3.6 V
CORDIC(三角関数高速演算)、FMAC(フィルタ計算アクセラレータ)搭載
128 KB Flash(ECC・読み出し保護)、22 KB SRAM(パリティ付)、10 KB CCM SRAM
POR/PDR/BOR、PVD、低消費電力モード多数、RTC用VBAT電源
4～48 MHz水晶、32 kHz発振器(補正付)、16 MHz内部RC(PLL対応)
高速I/O、5 Vトレラント対応あり
12チャネルDMAコントローラ搭載
2x ADC、最大23チャネル、16ビット解像度、0～3.6 V入力範囲
4x DAC
2チャネルは1 MSPSバッファ付外部出力
2チャネルは15 MSPS非バッファ内部出力
4x アナログ比較器
3x オペアンプ(PGA対応)搭載
内部電圧リファレンスバッファ(2.048/2.5/2.9 V出力)
14x タイマー
32ビット1個、16ビット2個(IC/OC/PWM対応)
16ビット8チャネルモーター制御タイマー2個(PWM、デッドタイム生成、非常停止機能)搭載
FDCANコントローラー搭載

基板リビジョンRev1.1
