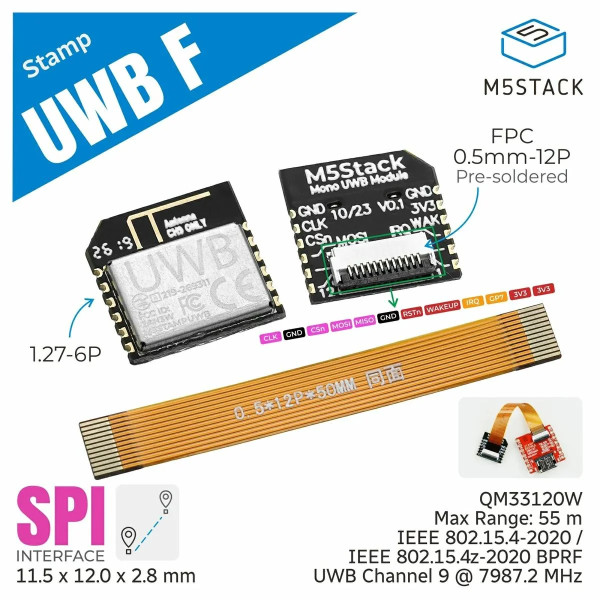

超小型の組み込み型UWB測距モジュールです。IEEE 802.15.4-2020およびIEEE 802.15.4z-2020 BPRFに準拠した低消費電力のUWBトランシーバー QM33120W を内蔵しています。中心周波数7987.2MHz(≒ 7.99GHz)のUWBチャンネル9で動作し、日本国内でも制限なく使用できます。測距、測位環境に合わせて任意の数のアンカーとタグを用意し、TWRやTDoAといった測位アルゴリズムを活用することで、cm単位の高精度な位置測位が可能となります。屋内における高精度な位置、姿勢推定等の用途に応用できます。端面スルーホールによるSMT実装も可能です。現行のドライバライブラリはSS-TWRおよびDS-TWRの両方式を採用しています。屋内での人の居場所把握、荷物などの追跡、近くにいるかどうかの検知、ロボットナビゲーションなど、幅広い用途に適しています。

特徴

QM33120W UWBトランシーバを搭載
IEEE 802.15.4z規格とAES-256暗号アルゴリズムによる強力なセキュリティを実現
UWBチャンネル9を使用
TWRおよびTDoA測位方式をサポート
850 kbpsおよび6.81 Mbpsのデータレートでの無線通信を実現
SPI通信インタフェースを搭載
0.5 mm-12P FPC接続が可能

UWBチップ QM33120W
UWB周波数 8 GHz帯(Channel 9:7987.2 MHz)
動作周波数範囲 7737.6 MHz 〜 8236.8 MHz(中心:7987.2 MHz)
帯域幅 499.2 MHz
UWB通信インタフェース SPI
準拠規格 IEEE 802.15.4-2020規格およびIEEE 802.15.4z-2020規格(BPRFモード)
無線通信データレート 850 kbps、6.81 Mbps
測距機能 SS-TWR方式およびDS-TWR方式による測距を実装
最大通信距離 55 m(正対時)
測位機能 TWRおよびTDoA測位方式を採用
測定誤差 DS-TWR方式:約0.14 m
端面スルーホールピッチ 1.27 mm
スリープ時消費電流 DC 3.3 [email protected] µA
動作時消費電流ベースステーション時:DC 3.3 [email protected] mA
スレーブ時:DC 3.3 [email protected] mA
製品サイズ 11.5 x 12.0 x 1.6 mm
製品重量 0.5 g

UWBチップ QM33120W
UWB周波数 8 GHz帯(Channel 9:7987.2 MHz)
動作周波数範囲 7737.6 MHz 〜 8236.8 MHz(中心:7987.2 MHz)
帯域幅 499.2 MHz
UWB通信インタフェース SPI
準拠規格 IEEE 802.15.4-2020規格およびIEEE 802.15.4z-2020規格(BPRFモード)
無線通信データレート 850 kbps、6.81 Mbps
測距機能 SS-TWR方式およびDS-TWR方式による測距を実装
最大通信距離 55 m(正対時)
測位機能 TWRおよびTDoA測位方式を採用
測定誤差 DS-TWR方式:約0.14 m
背面拡張インタフェース FPC 0.5mm-12P
スリープ時消費電流 DC 3.3 [email protected] µA
動作時消費電流ベースステーション時:DC 3.3 [email protected] mA
スレーブ時:DC 3.3 [email protected] mA
製品サイズ 11.5 x 12.0 x 1.6 mm
製品重量 0.6 g

※ 本モジュールはStamp‑C5 DIPと組み合わせて使用できます。接続時は FPCケーブルの表裏を必ず確認し、逆向きに挿入しないでください。デバイスが破損します。
※ 本モジュールのFPCコネクタのピン配列は、Stamp-S3 / S3A背面のFPCピン配列と互換性がありません。直接接続するとデバイスが永久的に損傷する恐れがあるので、絶対に接続しないでください。
※ 通信品質を確保するため、高PSRRのLDO、またはリップルが12 mVpp以内の電源を使用してください。

※ 機器全体を設計する際は、FPCケーブルおよびそのコネクタがモジュールのアンテナ性能に与える影響にご注意ください。FPCケーブルは、モジュールのPCBアンテナの下やアンテナクリアランス領域を通過させないでください。アンテナのインピーダンスや放射特性が変化し、RF性能の劣化や測距誤差の原因となる可能性があります。FPCケーブルはアンテナ領域の外側に配線し、組み立て後に実機テストを行うことで、製品の通信距離および測距精度が設計要件を満たしていることを確認してください。
