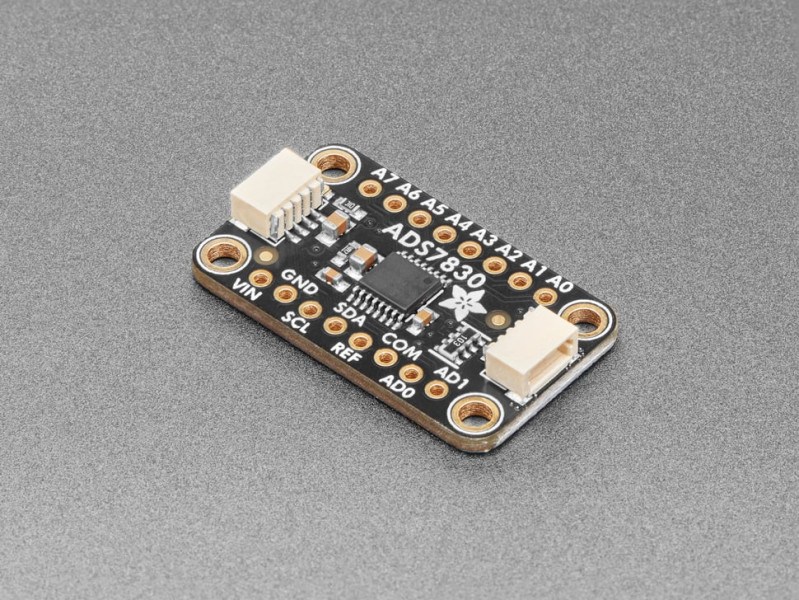

Adafruit ADA-5836
Adafruit ADS7830 8-Channel 8-Bit ADC with I2C - STEMMA QT / Qwiic
アナログ入力ピンを持たないシングルボードコンピュータや、アナログピンが不足しているマイコンに8系統のアナログ入力を追加するためのA/Dコンバータ(ADC)ブレイクアウトボードです。
■ 主な特徴
▼ 8チャンネルのアナログ入力
ポテンショメータ(可変抵抗)、CDS光センサ、曲げセンサなどのアナログ信号を最大8個まで同時に読み取れます。
シングルエンド入力のほか、隣接するピン同士を組み合わせた差動入力モード(Differential mode)にも対応しています。
▼ STEMMA QT / Qwiicコネクタ対応でハンダ付け不要
ボード両端にSTEMMA QT(SparkFun Qwiic互換)コネクタを搭載しており、対応ケーブルを使えばハンダ付けなしで簡単に接続・デイジーチェーン接続が可能です。
ブレッドボードで利用するためのピンヘッダーも付属しています。
▼ I2Cアドレス切り替えで最大32チャンネルまで拡張可能
アドレス選択ピン(AD0, AD1)を備えており、基板上のジャンパ操作等で最大4枚(8チャンネル × 4 = 32チャンネル)まで同じI2Cバス上に混在可能です。
▼ 手軽な仕様(8ビット分解能)
分解能は 8-bit(0〜255の値)、サンプリングレートは最大 70 ksps です。
高精度な温度測定などには不向きですが、大量のフェーダーやボタン、一般的なセンサの粗い読み取り用途にはコストパフォーマンスに優れています。
▼ 幅広い電源・ロジック電圧に対応
3.3V / 5V の両方の電源およびロジック電圧で動作します。
■主なスペック一覧
搭載IC:Texas Instruments ADS7830
分解能:8-Bit
チャンネル数:8チャンネル(シングルエンド / 擬似差動)
通信方式:I2C(標準 / 高速モード対応)
動作電圧:2.7V 〜 5.25V(3.3V / 5V マイコン両対応)
最大サンプルレート:70 ksps(要 3.4MHz I2Cモード)
外形寸法 / 重量:30.5mm × 17.7mm × 4.7mm / 2.1g
■ 主な特徴
▼ 8チャンネルのアナログ入力
ポテンショメータ(可変抵抗)、CDS光センサ、曲げセンサなどのアナログ信号を最大8個まで同時に読み取れます。
シングルエンド入力のほか、隣接するピン同士を組み合わせた差動入力モード(Differential mode)にも対応しています。
▼ STEMMA QT / Qwiicコネクタ対応でハンダ付け不要
ボード両端にSTEMMA QT(SparkFun Qwiic互換)コネクタを搭載しており、対応ケーブルを使えばハンダ付けなしで簡単に接続・デイジーチェーン接続が可能です。
ブレッドボードで利用するためのピンヘッダーも付属しています。
▼ I2Cアドレス切り替えで最大32チャンネルまで拡張可能
アドレス選択ピン(AD0, AD1)を備えており、基板上のジャンパ操作等で最大4枚(8チャンネル × 4 = 32チャンネル)まで同じI2Cバス上に混在可能です。
▼ 手軽な仕様(8ビット分解能)
分解能は 8-bit(0〜255の値)、サンプリングレートは最大 70 ksps です。
高精度な温度測定などには不向きですが、大量のフェーダーやボタン、一般的なセンサの粗い読み取り用途にはコストパフォーマンスに優れています。
▼ 幅広い電源・ロジック電圧に対応
3.3V / 5V の両方の電源およびロジック電圧で動作します。
■主なスペック一覧
搭載IC:Texas Instruments ADS7830
分解能:8-Bit
チャンネル数:8チャンネル(シングルエンド / 擬似差動)
通信方式:I2C(標準 / 高速モード対応)
動作電圧:2.7V 〜 5.25V(3.3V / 5V マイコン両対応)
最大サンプルレート:70 ksps(要 3.4MHz I2Cモード)
外形寸法 / 重量:30.5mm × 17.7mm × 4.7mm / 2.1g
※ロットにより製品に実装、同梱されている端子台やコネクタ、その他部品等の色・外観は写真と異なる場合があります(選択できません、交換・返品等もお受けできません)。
◎値引対象外商品 秋葉原本店取扱フロア:1階14番左壁06列目在庫拠点
