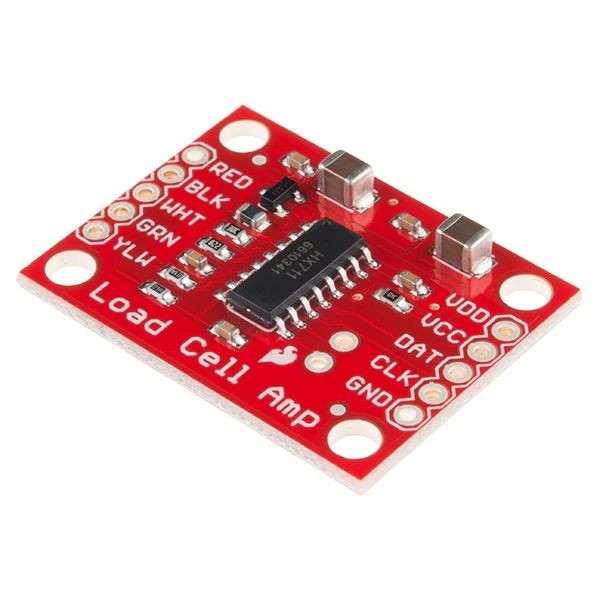

SparkFun SEN-13879
Load Cell Amplifier - HX711
ロードセル(重量センサー)の微小な電気信号を増幅・A/D変換し、マイコンで正確に重量データを読み取るための専用アンプモジュールです。
手軽に高精度な重量計測を行いたい電子工作やプロトタイピングに適した定番モジュールです。
■ 主な特徴
▼ 高精度な24ビットA/Dコンバータ(HX711)搭載
ロードセルが出力する微小な電圧変化を24ビットの高解像度でデジタルデータに変換します。自作デジタルはかりや重量検知システムの構築に最適です。
▼ ノイズ対策を強化した基板設計
ユーザーのフィードバックをもとに改良されたバージョンで、アナログ電源とデジタル電源のラインを分離(デカップリング)し、フィルタ電界コンデンサやインダクタ(3.3μH)を追加することで測定精度のブレ・ノイズを大幅に低減しています。
▼ 標準的な4線式ホイートストンブリッジに対応
基板上のピン表記が標準的なロードセルの配線色(RED, BLK, WHT, GRN)と対応しており、迷わず接続できます。また、電磁干渉(EMI)を防ぐためのシールド接続用ピン(YLW)も用意されています。
▼ シンプルな2線式デジタルインターフェース
Clock(CLK)とData(DAT)の2つのGPIOピンのみでマイコン(ArduinoやRaspberry Piなど)と通信できます。オープンソースのライブラリが充実しているため導入が容易です。
■ 主な仕様
動作電圧:2.7V ～ 5.0V
動作電流:1.5mA 未満
出力データレート:10 SPS または 80 SPS(サンプル/秒)を選択可能
電源ノイズ除去:50Hz / 60Hz 同時除去機能
手軽に高精度な重量計測を行いたい電子工作やプロトタイピングに適した定番モジュールです。
■ 主な特徴
▼ 高精度な24ビットA/Dコンバータ(HX711)搭載
ロードセルが出力する微小な電圧変化を24ビットの高解像度でデジタルデータに変換します。自作デジタルはかりや重量検知システムの構築に最適です。
▼ ノイズ対策を強化した基板設計
ユーザーのフィードバックをもとに改良されたバージョンで、アナログ電源とデジタル電源のラインを分離(デカップリング)し、フィルタ電界コンデンサやインダクタ(3.3μH)を追加することで測定精度のブレ・ノイズを大幅に低減しています。
▼ 標準的な4線式ホイートストンブリッジに対応
基板上のピン表記が標準的なロードセルの配線色(RED, BLK, WHT, GRN)と対応しており、迷わず接続できます。また、電磁干渉(EMI)を防ぐためのシールド接続用ピン(YLW)も用意されています。
▼ シンプルな2線式デジタルインターフェース
Clock(CLK)とData(DAT)の2つのGPIOピンのみでマイコン(ArduinoやRaspberry Piなど)と通信できます。オープンソースのライブラリが充実しているため導入が容易です。
■ 主な仕様
動作電圧:2.7V ～ 5.0V
動作電流:1.5mA 未満
出力データレート:10 SPS または 80 SPS(サンプル/秒)を選択可能
電源ノイズ除去:50Hz / 60Hz 同時除去機能
使用方法につきましてはメーカーサイトをご参照ください。
